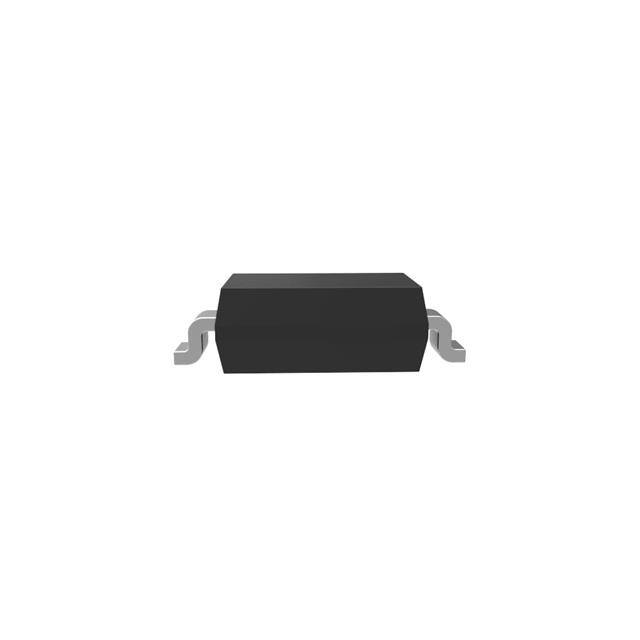

BZT52C33-TP

产品分类: 齐纳(稳压)二极管
产品描述: ±6% 100nA 33V 80Ω 500mW 独立式 SOD-123 贴片安装 2.85mm*1.8mm*1.2mm
供应商型号: BZT52C33-TP
供应商: TME
标准整包数: 25
MICRO COMMERCIAL COMPONENTS 齐纳(稳压)二极管 BZT52C33-TP

BZT52C33-TP概述

    # BZT52C系列齐纳二极管技术手册

    产品简介


    产品类型
    BZT52C系列是Micro Commercial Components Corp.生产的齐纳二极管。这些二极管主要用作稳压元件,在电源管理和信号处理等领域有着广泛应用。
    主要功能
    - 稳压:适用于需要稳定电压的应用场合。
    - 过压保护:可以有效地防止电路过压损坏。
    - 电压参考:为各种电路提供稳定的电压基准。
    应用领域
    - 电源管理
    - 信号调节
    - 过压保护
    - 电压基准

    技术参数


    - 额定功率:500毫瓦
    - 稳压范围:2.4到75伏特
    - 工作温度范围:结温-65°C至+150°C,存储温度-65°C至+150°C
    - 热阻:250°C/W(结到环境)
    - 封装形式:SOD-123
    - 电气特性:最大正向电压(IF=10mA)0.9V
    - 封装尺寸:
    - A:0.140-0.152英寸(3.55-3.85mm)
    - B:0.100-0.112英寸(2.55-2.85mm)
    - C:0.055-0.071英寸(1.40-1.80mm)
    - D:无(0.053-1.35mm)
    - E:0.018-0.026英寸(0.45-0.65mm)
    - G:0.006英寸(0.15mm)
    - H:0.010英寸(0.25mm)
    - J:0.006英寸(0.15mm)

    产品特点和优势


    - 平面晶片结构:保证了更长的使用寿命和更高的可靠性。
    - 广泛适用性:适用于多种自动化组装工艺。
    - 符合RoHS标准:绿色环保,减少环境污染。
    - 高可靠性和稳定性:能够在极端环境下正常工作,具有出色的温度系数。
    - 防潮等级:Moisture Sensitivity Level 1,适应潮湿环境。

    应用案例和使用建议


    应用案例
    BZT52C系列齐纳二极管常用于各种开关电源、稳压电路和传感器接口电路中。例如,它可用于PC电源供应器中的过压保护电路,确保电路安全稳定运行。
    使用建议
    - 散热设计:由于最高工作温度达到+150°C,建议在高温环境下使用时增加散热措施,如散热片或风扇。
    - 电路布局:参考建议的焊盘布局,确保焊接质量和电气连接的可靠性。
    - 电压选择:根据实际需求选择合适的稳压值,确保应用效果最佳。

    兼容性和支持


    - 兼容性:与市场上大多数自动装配设备兼容。
    - 支持服务:MCC公司提供技术支持和售后服务,确保用户在使用过程中获得帮助和指导。

    常见问题与解决方案


    1. 问题:如何识别二极管的阴极?
    - 解决办法:在二极管上通常会有一个标记来表示阴极。请参照技术手册中的说明进行识别。

    2. 问题:是否可选低卤素版本?
    - 解决办法:可以请求供应商提供带有“-HF”后缀的产品,即低卤素版本。
    3. 问题:如何正确焊接和安装?
    - 解决办法:参照技术手册中的建议焊盘布局,确保焊接质量。

    总结和推荐


    BZT52C系列齐纳二极管以其卓越的电气特性、高可靠性及广泛的应用范围,成为众多工程师和设计师的首选。无论是在电源管理还是信号处理领域,都能发挥出色的表现。强烈推荐使用该系列产品,尤其是在需要高精度和高稳定性的应用环境中。

BZT52C33-TP参数

参数
电压容差 ±6%
最大功率耗散 500mW
标称齐纳电压 33V
配置 独立式
最大功率 0.2
Ir - 反向电流 100nA
最大齐纳阻抗 80Ω
长*宽*高 2.85mm*1.8mm*1.2mm
通用封装 SOD-123
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BZT52C33-TP厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

BZT52C33-TP数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS 齐纳(稳压)二极管 MICRO COMMERCIAL COMPONENTS BZT52C33-TP BZT52C33-TP数据手册

BZT52C33-TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
