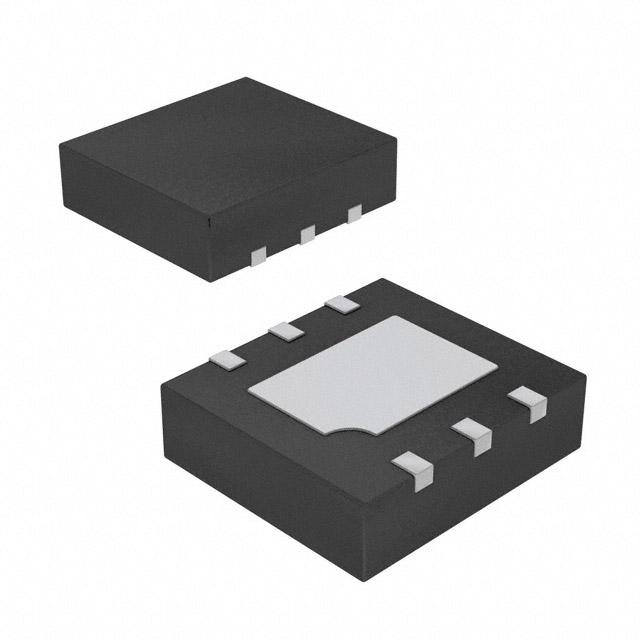

ESDLC3603P3-TP

产品分类: TVS二极管/ESD抑制器
产品描述: 5.5V 单向 100W 5A 20V 6.5V UFDFN-6 贴片安装
供应商型号: D-ESDLC3603P3-TP
供应商: Future
标准整包数: 3000

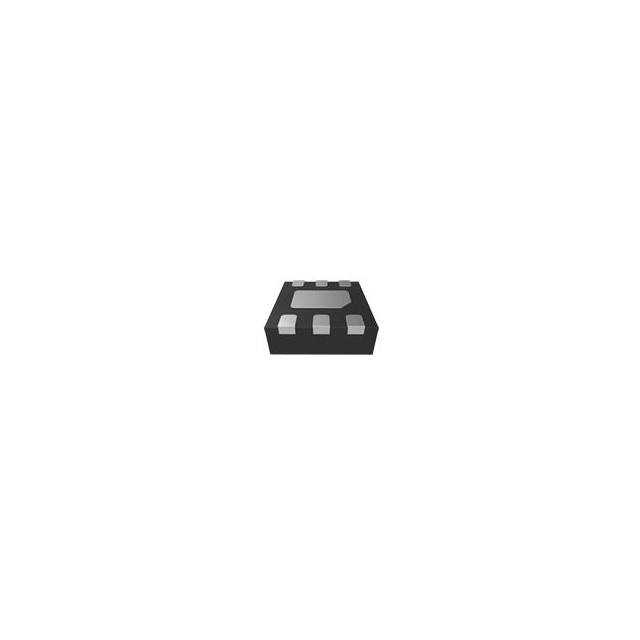

MICRO COMMERCIAL COMPONENTS TVS二极管/ESD抑制器 ESDLC3603P3-TP

ESDLC3603P3-TP概述

    ESDLC3603P3 技术手册

    产品简介


    ESDLC3603P3 是一种用于静电放电(ESD)保护的装置,专为高速数据传输接口如 USB 设计。它具有低电容、低工作电压和低箝位电压的特点,能够有效地保护电路免受静电放电损害。ESDLC3603P3 广泛应用于各种消费电子、计算机外围设备和通信设备中。

    技术参数


    - 工作结温范围:-55°C 至 +125°C
    - 存储温度范围:-55°C 至 +150°C
    - 最大额定值
    - 峰值脉冲电流(8/20μs):5A
    - 峰值脉冲功率(8/20μs):300W
    - 反向工作电压(Pin 6 to Ground):5.5V
    - 反向漏电流(VRWM = 5.5V,Pin 6 to Ground):0.5 μA
    - 电容(VR = 0V,f = 1MHz,Pin 6 to Ground):0.5 pF
    - 钳位电压(IPP = 4A,tP = 8/20μs,Pin 6 to Ground):10V
    - 工作电平:卤素自由、环氧树脂符合 UL 94 V-0 阻燃等级
    - 绿色环保:无铅/符合 RoHS 标准

    产品特点和优势


    1. 低电容:适合高速数据传输,减少信号失真。
    2. 低工作电压:适用于多种工作电压需求的应用场景。
    3. 低箝位电压:提供更好的保护性能。
    4. 绿色环保:符合 RoHS 和无卤标准,符合环保要求。
    5. 高可靠性:满足严苛的工作温度范围,适用于恶劣环境。

    应用案例和使用建议


    - 应用案例:在 USB 接口中用于 ESD 保护,确保数据传输的稳定性和可靠性。
    - 使用建议:
    - 确保安装时注意温度范围,避免超出工作范围。
    - 检查接线端子连接是否牢固,避免接触不良导致的信号干扰。
    - 在设计 PCB 时,合理规划 ESDLC3603P3 的放置位置,尽量靠近需要保护的接口。

    兼容性和支持


    - 兼容性:与多种数据传输接口如 USB 2.0 和 3.0 兼容,支持高速数据传输。
    - 支持和服务:制造商提供全面的技术支持和售后服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:温度范围是否合适?
    - 解决方案:根据手册中的规定,确保工作温度在 -55°C 至 +125°C 范围内,避免超温操作。
    2. 问题:如何正确安装?
    - 解决方案:按照手册中的建议进行安装,确保所有引脚正确连接且固定良好。
    3. 问题:是否存在漏电流问题?
    - 解决方案:检查反向漏电流参数是否符合要求,必要时更换设备。

    总结和推荐


    综上所述,ESDLC3603P3 是一款性能卓越的静电放电保护装置,具有低电容、低工作电压和低箝位电压等特点,广泛适用于高速数据传输接口的保护。通过详细的参数说明和技术支持,用户可以轻松掌握其使用方法和注意事项。强烈推荐在需要高速数据传输和严格保护要求的应用中使用此产品。

ESDLC3603P3-TP参数

参数
工作电压 5.5V
箝位电压 20V
击穿电压 6.5V
峰值脉冲电流 5A
峰值脉冲功率 100W
极性 单向
1.65mm(Max)
6-UFDFN
550μm(Max)
通用封装 UFDFN-6
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ESDLC3603P3-TP厂商介绍

Micro Commercial Components(MCC)是一家知名的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。MCC主营产品包括集成电路(IC)、被动元件(如电阻、电容)、连接器、半导体器件等,覆盖了从消费电子到工业控制、汽车电子等多个应用领域。

MCC的优势在于其广泛的产品线和强大的供应链管理能力。公司与多家顶级制造商建立了稳固的合作关系,能够为客户提供从设计、采购到物流的一站式服务。此外,MCC还提供技术支持和定制解决方案,帮助客户解决复杂的技术挑战。通过其全球分销网络,MCC能够快速响应客户需求,提供高效的物流和配送服务,确保客户项目按时完成。MCC的这些优势使其在激烈的市场竞争中脱颖而出,成为客户信赖的合作伙伴。

ESDLC3603P3-TP数据手册

厂牌 PDF简要描述 下载
MICRO COMMERCIAL COMPONENTS TVS二极管/ESD抑制器 MICRO COMMERCIAL COMPONENTS ESDLC3603P3-TP ESDLC3603P3-TP数据手册

ESDLC3603P3-TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1277 ¥ 1.0884
6000+ $ 0.1254 ¥ 1.0786
9000+ $ 0.1232 ¥ 1.0689
15000+ $ 0.1199 ¥ 1.0408
30000+ $ 0.1156 ¥ 0.9946
库存: 6000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 3265.2
直接购买
加入购物车
