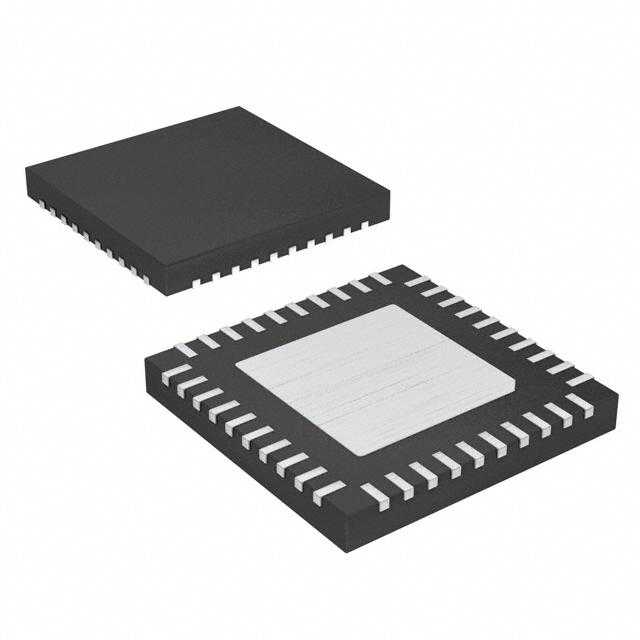

XRP7740ILB-0X18-F

产品分类: 其他稳压器
厂牌: MAXLINEAR
产品描述: Step-Down (Buck) Synchronous (4),Linear (LDO) (1) QFN 贴片安装 6mm*6mm*730μm
供应商型号: 1016-1697-ND
供应商: Digi-Key
标准整包数: 1
MAXLINEAR 其他稳压器 XRP7740ILB-0X18-F

XRP7740ILB-0X18-F概述


    产品简介


    XRP7708 和 XRP7740 是由 Exar 公司设计生产的四通道数字脉宽调制(PWM)降压控制器。它们集成了内置低压差稳压器(LDO)和通用输入输出接口(GPIO),为多通道电源管理提供了一体化解决方案。通过 I²C 串行接口可对芯片进行全面编程和配置,特别适用于音频视频设备、工业设备和通信设备等领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    |
    | 输入电压范围 | 6.5 20 | V | 主电源电压范围 |
    | 输出电压范围 | 0.9 5.1 | V | 支持的独立输出电压编程范围 |
    | PWM 频率范围 | 300 | 1.5 kHz | 可调频率范围,适合效率与元件尺寸权衡 |
    | 正常运行温度范围 | -40 125 | °C | 芯片正常工作温度区间 |
    | 最大耐受温度 | -65 150 | °C | 芯片极端存储或焊接环境耐受温度 |
    | 关机模式电流消耗 | 180 µA | 在禁用状态下达到极低功耗 |
    | I²C 接口速度 400 kHz | 数据传输速率 |

    产品特点和优势


    1. 高集成度:XRP7708/XRP7740 将多个独立电路集成于单颗芯片中,减少了外部元件需求。
    2. 数字控制灵活性:通过 I²C 界面,实现对电源参数的动态调整,支持软启动、软停止、过流保护及过压保护等功能。
    3. 多通道管理能力:支持多达四个独立输出通道,每个通道均可单独设置输出电压及频率。
    4. 快速响应:内部 MOSFET 驱动器提供 30ns 的开关时间,提升系统整体效率与稳定性。
    5. 开发工具支持:配套 PowerArchitect™ 软件,可辅助进行电路设计、调试及优化,大幅减少研发周期。

    应用案例和使用建议


    应用场景:
    - 多通道电源供应:用于服务器、工作站、通讯设备的多路供电系统,保证高精度电压调节。
    - 嵌入式系统:适用于嵌入式处理器和 DSP 基础设备中,确保核心模块稳定运行。
    使用建议:
    - 优先使用高频模式(>1MHz),以减小电感体积并提高效率。
    - 根据具体负载情况合理选择预设的相位偏移参数,降低相邻通道间的干扰。
    - 在复杂应用中结合外部时钟同步功能,增强系统的鲁棒性。

    兼容性和支持


    - 兼容性:XRP7708/XRP7740 可与其他标准 I²C 设备协同工作,如 MCU 或其他外设。
    - 技术支持:Exar 提供详尽的技术文档、评估板(XRP7708EVB 和 XRP7740EVB),以及专业技术支持服务,协助用户快速完成项目部署。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压超出目标范围 | 检查 I²C 配置寄存器设定是否正确;确认外围电路连接无误 |
    | 功耗过高 | 检查是否存在未启用的 PWM 通道或错误设置的死区时间;优化输出电感参数 |
    | 启动失败 | 确保 ENABLE 引脚接法正确,禁用时间短于 100μs;检查 VIN1/VIN2 是否符合输入电压要求 |

    总结和推荐


    XRP7708 和 XRP7740 以其高性能、多功能集成以及强大的软件支持,在多通道电源管理领域展现了卓越的优势。尤其适用于需要高精度电压调节、复杂功率架构的设计项目。强烈推荐用于对可靠性要求较高的工业、通信及消费类电子产品。
    最终评价:高度推荐!

XRP7740ILB-0X18-F参数

参数
拓扑 Step-Down (Buck) Synchronous (4),Linear (LDO) (1)
长*宽*高 6mm*6mm*730μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘
