XRP6658ISTR-F

产品分类: DC-DC稳压器
厂牌: MAXLINEAR
产品描述: MaxLinear DCDC降压芯片, 最大输出5 V 1A, 最大输入5.5 V
供应商型号: F-XRP6658ISTR-F
供应商: 海外现货
标准整包数: 3000

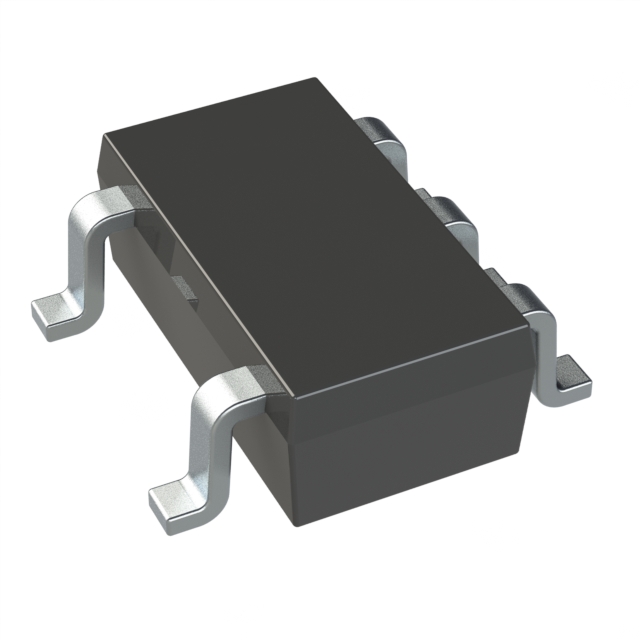

MAXLINEAR DC-DC稳压器 XRP6658ISTR-F

XRP6658ISTR-F概述

    XRP6658:1A 1.5MHz PFM/PWM同步降压转换器

    产品简介


    XRP6658是一款同步电流模式PWM降压(Buck)转换器,能够提供高达1安培的输出电流,适用于便携式电池供电的应用场合。该器件基于1.5MHz恒频PWM控制方案,减少整体组件数量和解决方案占地面积,同时提供低输出电压纹波和优异的线性及负载调节能力。此外,它还具备PFM模式以提升轻载效率,并实现100%占空比的LDO模式。输出电压可调至最低0.6V,精度优于±3%,并且低静态电流支持最严格的电池运行条件。

    技术参数


    - 输入电压范围:2.5V到5.5V
    - 输出电流:1A
    - 开关频率:1.2MHz到1.8MHz
    - 最大峰值电感电流:2.3A
    - 静态电流(PFM模式):30μA
    - 关断电流:0.1μA到1μA
    - 反馈电压精度:±3%
    - 线性调节率:0.4%/V
    - 内置温度保护和欠压锁定保护
    - 封装:无铅环保5引脚SOT23封装

    产品特点和优势


    - 高精度输出电压:通过精密的反馈网络实现±3%的输出电压精度,适用于多种电压需求。
    - 高效节能:采用PFM模式以提升轻载效率,且在100%占空比下提供高效的LDO模式。
    - 紧凑设计:通过内置补偿网络简化电路设计,减少外部组件的数量。
    - 高可靠性:具备过温保护和欠压锁定保护功能,确保安全运行。
    - 环境友好:符合RoHS标准,无卤素材料,适合绿色电子产品制造。

    应用案例和使用建议


    - 便携设备:例如笔记本电脑、智能手机和平板电脑等便携式电子设备。
    - 音频/视频设备:为需要稳定电源的音响设备和视频播放器提供可靠的电力供应。
    - 网络与电信设备:为路由器、交换机等网络基础设施提供稳定的电力供应。
    使用建议:
    - 在选择电感时,需考虑电感的电流纹波和饱和电流,优选低DCR电感。
    - 输入和输出电容的选择应确保满足规定的电流和电压要求,尤其是高ESR陶瓷电容器可以提供更好的性能。
    - 输出电压可通过外部电阻网络进行调整,确保功耗最小化。

    兼容性和支持


    - 兼容性:XRP6658可与其他标准电子元件兼容,特别适合便携式设备的设计。
    - 支持:MaxLinear公司提供了详尽的技术文档和测试报告,用户可以通过官方网站获取最新的订购信息和技术支持。

    常见问题与解决方案


    - 问题1:输入电压超出规定范围。
    - 解决方案:检查电源输入并调整输入电压,确保在2.5V至5.5V之间。
    - 问题2:输出电压不稳定。
    - 解决方案:检查反馈网络的连接情况,确保反馈电压准确无误。
    - 问题3:温度过高导致器件关断。
    - 解决方案:加强散热措施,如增加散热片或优化PCB布局以改善热管理。

    总结和推荐


    XRP6658作为一款高性能的同步降压转换器,凭借其精准的输出电压控制、高效的能量管理和广泛的适用性,在多个领域展现出卓越的表现。其紧凑的设计和可靠的保护机制使其成为便携式设备的理想选择。建议在对小型化和高效率有严格要求的应用中采用XRP6658。
    通过上述分析,我们可以看到XRP6658是一款优秀的同步降压转换器,其精准的输出电压控制、高效的能量管理和广泛的适用性使其在众多应用场合中表现出色。如果您正在寻找一款可靠、高效且易于集成的降压转换器,XRP6658是一个值得推荐的选择。

XRP6658ISTR-F参数

参数
拓扑 Buck
同步整流器 Yes
最大输入电压 5.5V
功能 Step-Down
最大输出电压 5V
开关频率 1.5MHz
输出数量 1
最小输出电压 600mV
最小输入电压 2.5V
输出类型 Adjustable
长*宽*高 2.9mm(长度)*1.6mm(宽度)
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
包装方式 卷带包装

XRP6658ISTR-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XRP6658ISTR-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR DC-DC稳压器 MAXLINEAR XRP6658ISTR-F XRP6658ISTR-F数据手册

XRP6658ISTR-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.294 ¥ 2.4902
6000+ $ 0.2914 ¥ 2.4679
9000+ $ 0.2888 ¥ 2.4457
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 7470.6
