首页  >  产品百科  >  XR8052ASO8

XR8052ASO8

产品分类: 运算放大器
厂牌: MAXLINEAR
产品描述: 2.6mA(x2 Channels) 190V/μs 260MHz Rail to Rail 100mA 2 500μV 1.3μA 90MHz Voltage Feedback SOIC-8 贴片安装 4.98mm(长度)*1.48mm(高度)
供应商型号: 1016-1979-5-ND
供应商: Digi-Key
标准整包数: 196

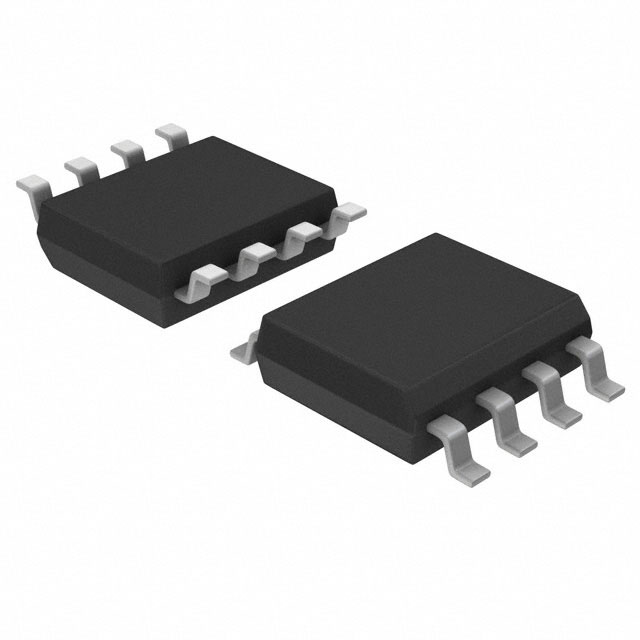

MAXLINEAR 运算放大器 XR8052ASO8

XR8052ASO8概述

    XR8051, XR8052, XR8054 高速运放技术手册

    1. 产品简介


    XR8051, XR8052, XR8054 是Exar公司生产的低功耗、高速度轨到轨放大器,分别提供单通道、双通道和四通道版本。这些放大器具有宽频带、高增益和高线性输出电流的特点,广泛应用于视频驱动、视频监控与分配、模拟数字转换器驱动、主动滤波器、CCD成像系统、光驱等领域。

    2. 技术参数


    | 参数 | 规格范围 |

    | 带宽(小信号) | 260MHz |
    | 输入电压范围 | -0.3V 至 +4.1V (+5V 电源下) |
    | 输出电压范围 | 0.03V 至 4.95V (+5V 电源下) |
    | 斜率 | 190V/μs |
    | 供电电流 | 每通道 2.6mA |
    | 线性输出电流 | ±100mA |
    | 短路电流 | ±125mA |
    | 工作温度范围 | -40°C 至 125°C |
    | 存储温度范围 | -65°C 至 170°C |

    3. 产品特点和优势


    XR8051, XR8052, XR8054 具有以下独特功能和优势:
    - 高带宽:260MHz 带宽,适合高频信号处理。
    - 宽输入电压范围:-0.3V 至 +4.1V,适用范围广。
    - 高斜率:190V/μs,确保快速响应。
    - 低供电电流:每通道仅 2.6mA,适用于电池供电系统。
    - 高输出电流:±100mA 和 ±125mA 短路电流,适用于多种负载需求。
    - 与竞争对手产品兼容:可直接替换AD8051/AD8091, AD8052/AD8092 和 AD8054。

    4. 应用案例和使用建议


    这些运放广泛应用于视频系统和电信领域,例如:
    - 视频驱动器:在需要高带宽和快速响应的视频系统中,如视频监控和图像处理。
    - 通信终端:在光电信号处理中,确保信号的稳定传输。
    使用建议:
    - 在使用过程中,应注意外部负载的影响,以保证放大器的性能稳定。
    - 针对不同应用,选择合适的封装类型,以满足空间和散热需求。

    5. 兼容性和支持


    这些产品具备良好的兼容性,可直接替代其他同类产品。厂商提供了详细的技术文档和支持服务,包括:
    - 技术咨询
    - 故障诊断工具
    - 免费样品

    6. 常见问题与解决方案


    1. 问:如何选择正确的封装类型?
    - 答:根据应用需求选择合适的封装类型,例如 SOIC-8 适用于紧凑空间设计,而 MSOP-8 适用于需要更小体积的应用。
    2. 问:如何避免信号失真?
    - 答:正确连接外部电阻和电容,确保电路阻抗匹配,减少信号失真。
    3. 问:如何优化电源管理?
    - 答:选择合适的电源电压,并合理布局电源线路,减小电源噪声对信号的影响。

    7. 总结和推荐


    综上所述,XR8051, XR8052, XR8054 这些高性能的运放产品,凭借其出色的性能和广泛应用范围,非常适合于各种高端应用。对于需要高带宽和高线性度的应用场景,我们强烈推荐使用这些运放产品。

XR8052ASO8参数

参数
典型增益带宽 260MHz
典型输入噪声电压密度 -
电流 - 输入偏置 1.3μA
CMRR - 共模抑制比 -
最大工作供电电压 -
通道数量 -
最小工作供电电压 -
-3db带宽 90MHz
关闭 -
放大器类型 Voltage Feedback
典型压摆率 190V/μs
每个通道的输出电流 100mA
典型供电电流 2.6mA(x2 Channels)
Vos - 输入偏置电压 500μV
电路数 2
输出类型 Rail to Rail
长*宽*高 4.98mm(长度)*1.48mm(高度)
通用封装 SOIC-8
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装

XR8052ASO8厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR8052ASO8数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 运算放大器 MAXLINEAR XR8052ASO8 XR8052ASO8数据手册

XR8052ASO8封装设计

查看详情并下载
Symbol
Footprint
3D Model
