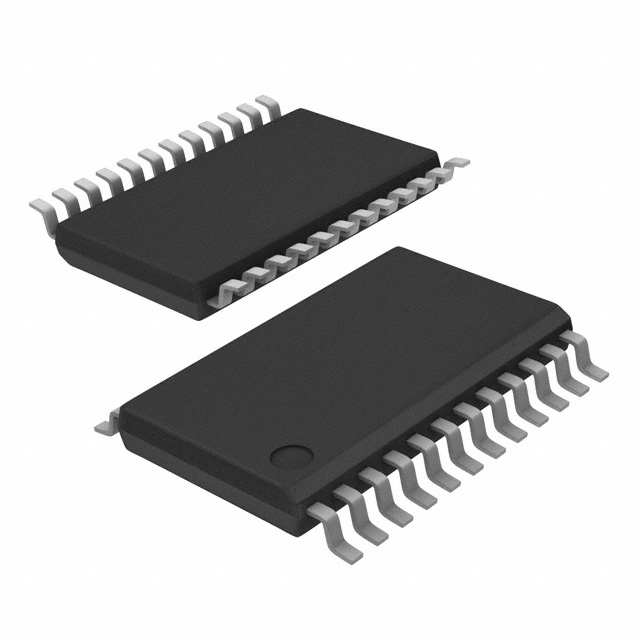

XRA1201PIG24TR-F

产品分类: I/O扩展器
厂牌: MAXLINEAR
产品描述: I2C,SMBus 16 1.65V 3.6V 400KHz 是 TSSOP-24 贴片安装,黏合安装
供应商型号: XRA1201PIG24TR-F
供应商: 云汉优选
标准整包数: 1
MAXLINEAR I/O扩展器 XRA1201PIG24TR-F

XRA1201PIG24TR-F概述

    16-Bit I2C/SMBus GPIO Expander XRA1201/1201P 技术手册

    1. 产品简介


    XRA1201/1201P 是由 Exar Corporation 生产的16位通用输入输出(GPIO)扩展器,它通过 I2C 或 SMBus 接口进行通信。这款芯片适用于各种便携式电子产品,如个人数字助理(PDA)、蜂窝电话/数据设备、电池供电设备、全球定位系统(GPS)以及蓝牙设备等。

    2. 技术参数


    - 工作电压: 1.65V 至 3.6V
    - I/O 端口数量: 16 个
    - 最大待机电流: 在+1.8V 时为 1uA
    - I2C/SMBus 接口频率: 最高可达 400kHz
    - 内部上拉电阻: 内置 100KΩ 上拉电阻,可根据需求启用或禁用
    - 噪声滤波器: 支持 SDA 和 SCL 输入端的噪声滤波
    - I2C 从设备地址: 最多支持 32 个地址

    3. 产品特点和优势


    XRA1201/1201P 拥有以下显著特点和优势:
    - 独立可配置的 I/O 端口: 用户可以单独控制和配置每个 I/O 端口的功能。
    - 灵活的中断管理: 支持上升沿、下降沿或两者皆有的中断模式。
    - 兼容性强: 与多种同类产品(如 PCA9535, TCA9535, MAX7312, CAT9555, PCA9555 等)引脚和软件兼容。
    - 强大的 I2C 接口: 支持高速 I2C 通信(最高 400kHz),且具备内部噪声滤波功能。

    4. 应用案例和使用建议


    XRA1201/1201P 广泛应用于便携式电子产品中,特别是在需要多个 GPIO 扩展的场合。例如,在电池供电设备中,该芯片可用于监控传感器状态或控制外围设备。为了优化使用,建议:
    - 针对不同应用场景合理配置 I/O 端口。
    - 充分利用中断机制,及时响应外部事件。

    5. 兼容性和支持


    XRA1201/1201P 与多种 I2C/SMBus 设备兼容,可方便地与其他电子元器件集成使用。厂商提供详尽的技术文档和支持服务,确保用户能够顺利部署和调试。

    6. 常见问题与解决方案


    - 问题: 设备无法正常工作。
    - 解决方案: 检查电源电压是否在 1.65V 到 3.6V 范围内,确保 I2C 地址正确设置。
    - 问题: 中断信号未触发。
    - 解决方案: 确认中断相关寄存器已正确配置,并检查中断信号线连接是否正常。

    7. 总结和推荐


    综上所述,XRA1201/1201P 作为一款高性能的16位 GPIO 扩展器,拥有广泛的应用前景和强大的功能支持。其丰富的配置选项、灵活的中断管理和广泛的兼容性使其成为众多项目的理想选择。强烈推荐给需要多通道 GPIO 扩展的应用场景。
    本文档基于 Exar Corporation 提供的 XRA1201/1201P 数据手册进行编写,详细介绍了该产品的特性和应用指导,旨在帮助用户更好地理解和使用这一优秀的电子元器件。

XRA1201PIG24TR-F参数

参数
典型供电电流 -
支持协议 I2C,SMBus
最大工作供电电压 3.6V
中断输出
I/O数量 16
拉电流 -
灌电流 -
最大时钟频率 400KHz
最小工作供电电压 1.65V
通用封装 TSSOP-24
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

XRA1201PIG24TR-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。
