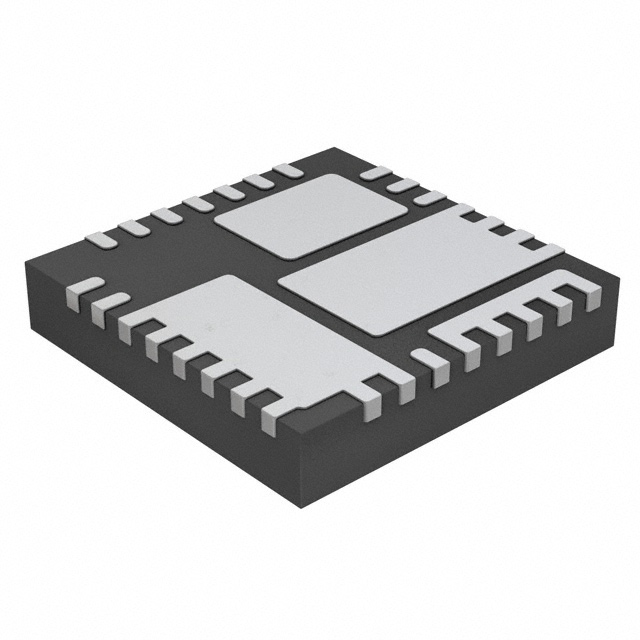

XR76208EL-F

产品分类: DC-DC稳压器
厂牌: MAXLINEAR
产品描述: Buck Yes 100KHz~800KHz Adjustable 1 40V 600mV 40V 5V QFN 贴片安装 5mm*5mm*880μm
供应商型号: UNP-XR76208EL-F
供应商: 海外现货
标准整包数: 1
MAXLINEAR DC-DC稳压器 XR76208EL-F

XR76208EL-F概述

    XR76203 / XR76205 / XR76208 技术手册解析

    产品简介


    XR76203、XR76205 和 XR76208 是同步降压调节器,集成了控制器、驱动器、自举二极管和MOSFET在一个封装内,适用于点负载电源供应。具体电流容量分别为3A、5A和8A,能够满足不同的应用需求。该系列产品具有广泛的输入电压范围(5V至40V),适用于行业标准的24V ±10%、18V - 36V、整流18VAC和24VAC电源轨。

    技术参数


    - 输入电压范围:5V 至 40V
    - 输出电流能力:3A (XR76203)、5A (XR76205)、8A (XR76208)
    - 绝对最大额定值:输入电压 (PVIN, VIN) 最高可达43V;内部最高温度可达150°C
    - 控制环路特性:负载和线路调节精度分别达0.07%和0.15%
    - 保护功能:过流保护 (OCP)、过温保护 (OTP)、短路保护和UVLO欠压锁定
    - 封装:采用符合RoHS标准的无卤绿色5x5mm QFN封装

    产品特点和优势


    - 集成度高:控制器、驱动器、自举二极管及MOSFET集成在同一封装内,简化电路设计。
    - 高效性:通过恒定时间(COT)控制方案,快速响应线性和负载瞬态变化,支持轻载时选择连续导通模式 (CCM) 或间断导通模式 (DCM),提高效率。
    - 易于调校:通过外部电阻可以灵活配置软启动时间和恒定开关频率。
    - 保护完善:具备多种保护机制,确保设备安全可靠运行。

    应用案例和使用建议


    - 应用场景:分布式电源架构、点负载转换器、电源模块、FPGA、DSP和处理器供电系统。
    - 使用建议:对于需要高频开关的应用,推荐使用大容量陶瓷电容器;对于不同负载情况下的效率优化,建议在轻载时采用DCM模式,在重载时采用CCM模式。

    兼容性和支持


    - 兼容性:产品可与其他兼容的电子元器件和系统轻松集成。
    - 厂商支持:提供详尽的技术文档、应用指南及售后技术支持。

    常见问题与解决方案


    - 问题1:电源电压不稳导致输出不稳定
    - 解决方案:检查输入电源是否稳定,必要时添加额外的滤波电路。
    - 问题2:过温保护频繁触发
    - 解决方案:改善散热措施,增加散热片或采用更好的散热方案。

    总结和推荐


    XR76203、XR76205 和 XR76208 同步降压调节器在集成度、效率、可靠性方面表现优异,特别适合高密度、高性能的电源管理系统应用。我们强烈推荐这些产品给寻求高效能电源解决方案的设计工程师。它们在众多领域的广泛适用性和优越性能使其成为市场上极具竞争力的产品之一。

XR76208EL-F参数

参数
最大输入电压 40V
拓扑 Buck
最大输出电压 40V
同步整流器 Yes
开关频率 100KHz~800KHz
输出数量 1
最小输入电压 5V
最小输出电压 600mV
功能 Step-Down
输出类型 Adjustable
长*宽*高 5mm*5mm*880μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XR76208EL-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR76208EL-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR DC-DC稳压器 MAXLINEAR XR76208EL-F XR76208EL-F数据手册

XR76208EL-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.044 ¥ 34.1718
库存: 10
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 34.17
