首页  >  产品百科  >  XR21V1412IL32-F

XR21V1412IL32-F

产品分类: 其他接口芯片
厂牌: MAXLINEAR
产品描述: EXAR UART, QFN封装, 32引脚
供应商型号: 701-XR21V1412IL32-F
供应商: Mouser
标准整包数: 1

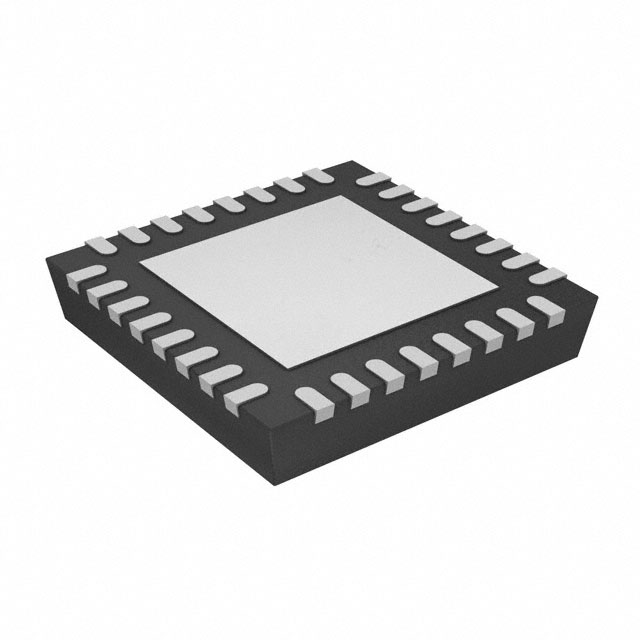

MAXLINEAR 其他接口芯片 XR21V1412IL32-F

XR21V1412IL32-F概述

    XR21V1412 2-Channel Full-Speed USB UART

    产品简介


    XR21V1412 是一款增强型双通道通用异步收发器(UART),带有USB接口。该芯片完全符合USB 2.0全速规范,支持12 Mbps的数据传输速率。XR21V1412 支持 USB 挂起、恢复和远程唤醒操作,无需外部晶体/振荡器即可工作。该器件适用于便携式设备、电池驱动设备、工厂自动化、工业应用等领域。

    技术参数


    - 数据传输速率:最高12 Mbps
    - USB接口:完全符合USB 2.0全速规范
    - ESD保护:±5 kV HBM保护(USB数据引脚);±2 kV HBM保护(所有其他引脚)
    - 工作电压:2.97至3.63伏
    - 供电方式:单电源3.3V
    - 封装形式:32-pin QFN
    - 内部时钟:48 MHz
    - FIFO缓冲区:128字节TX FIFO,384字节RX FIFO

    产品特点和优势


    - 高数据吞吐量:通过大容量的TX FIFO和RX FIFO来提高整体数据吞吐量。
    - 增强功能:支持多种硬件和软件流控制机制,具备自动半双工RS-485控制能力。
    - 内置ESD保护:为关键引脚提供高压级静电放电保护。
    - 单电源供电:简化电源设计,提高系统可靠性。
    - 兼容性:支持多种操作系统,包括Windows XP、Vista、Win7、Win8、Linux 和Mac OS X,提供WHQL/HCK认证的驱动程序。

    应用案例和使用建议


    XR21V1412 可用于多种应用场合,例如便携式设备、电池驱动设备、工厂自动化及工业应用等。例如,在工业自动化应用中,可以通过XR21V1412将数据传输到上位机进行处理。为了优化性能,建议根据具体的应用场景选择合适的流控制机制,确保数据传输的稳定性。

    兼容性和支持


    - 兼容性:XR21V1412 支持多种电子设备和操作系统。MaxLinear提供了适用于Windows和Linux的驱动程序,并且还提供了WHQL/HCK认证的驱动程序。
    - 技术支持:MaxLinear公司提供技术支持服务,帮助客户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题:如何设置正确的电源电压?
    - 解决办法:确保电源电压稳定在2.97至3.63伏之间。
    - 问题:如何配置流控制机制?
    - 解决办法:通过USB控制传输从主机进行配置,根据具体需求选择合适的流控制机制。
    - 问题:如何更新固件?
    - 解决办法:利用MaxLinear提供的固件更新工具,通过USB接口进行更新。

    总结和推荐


    XR21V1412 以其出色的性能、广泛的应用范围和良好的兼容性成为众多电子设备的理想选择。它的强大功能和多样化的应用场景使其在市场上具有较高的竞争力。我们强烈推荐在需要高性能串行通信的项目中使用XR21V1412。无论是便携设备还是工业控制系统,XR21V1412 都能提供可靠的数据传输性能。

XR21V1412IL32-F参数

参数
长*宽*高 5mm*5mm*880μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XR21V1412IL32-F厂商介绍

MAXLINEAR(美信集成)是一家全球领先的高性能模拟、混合信号和数字信号集成电路(IC)设计公司,专注于射频(RF)、模拟、电源管理、接口、数字电路和光通信领域。其产品广泛应用于通信、企业基础设施、工业和多市场领域。

MAXLINEAR的产品主要分为以下几类:
1. 射频和混合信号产品:包括射频收发器、调制器、解调器等,用于无线通信和信号处理。
2. 电源管理产品:提供电源转换、分配和管理解决方案,包括电源模块、电源管理IC等。
3. 接口产品:包括高速串行接口、以太网PHY、USB等,用于数据传输和接口连接。
4. 数字电路产品:涵盖FPGA、ASIC、微控制器等,用于数字信号处理和控制。
5. 光通信产品:包括光模块、光收发器等,用于高速光通信网络。

MAXLINEAR的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能、低功耗的创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 客户支持:提供专业的技术支持和定制化服务,帮助客户解决技术难题。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

XR21V1412IL32-F数据手册

厂牌 PDF简要描述 下载
MAXLINEAR 其他接口芯片 MAXLINEAR XR21V1412IL32-F XR21V1412IL32-F数据手册

XR21V1412IL32-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.787 ¥ 91.1502
10+ $ 7.733 ¥ 65.3439
25+ $ 7.236 ¥ 61.1442
100+ $ 6.2856 ¥ 53.1133
250+ $ 5.838 ¥ 49.3311
490+ $ 5.3235 ¥ 44.9836
980+ $ 4.6305 ¥ 39.1277
库存: 573
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 91.15
