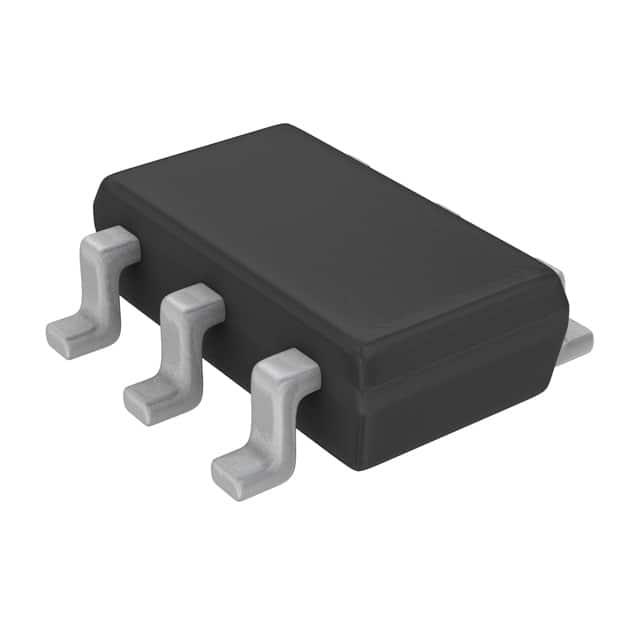

MAX6898AAZT+T

产品分类: 电源监控芯片
厂牌: MAXIM INTEGRATED
产品描述: 否 10μA 低有效 Active Low,Open Drain 1 1.5V 5.5V 否 否 SOT-23 贴片安装 2.9mm*1.6mm*880μm
供应商型号: CSCS-MAX6898AAZT+T
供应商: 海外现货
标准整包数: 1
MAXIM INTEGRATED 电源监控芯片 MAX6898AAZT+T

MAX6898AAZT+T概述

    # MAX6895–MAX6899电子元器件产品技术手册

    1. 产品简介


    产品类型
    MAX6895–MAX6899是一系列小型、低功耗的电压监测电路,具有时序控制能力。这些微小的器件非常适合于需要精确监控和灵活时序的应用场合。
    主要功能
    - 可调节阈值:可以监测低至0.5V的电压;
    - 外部电容可调延时;
    - 提供主动高或主动低的使能输入选项;
    - 推挽输出或开漏输出选择;
    - 支持电源开关、复位序列及复杂时序应用。
    应用领域
    - 便携式设备;
    - 医疗设备;
    - 智能仪器;
    - 计算机/服务器;
    - 电信设备;
    - 顶盒;
    - 关键微处理器监控。

    2. 技术参数


    | 参数名称 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 工作电压范围 | VCC | 1.5 5.5 | V |
    | 欠压锁定(UVLO) | UVLO | VCC下降 | 1.20 | 1.35 | V |
    | 供应电流 | ICC | VCC=3.3V,无负载 | 10 | 20 | µA |
    | 输入阈值电压 | VTH | VIN上升 | 0.491 | 0.5 | 0.509 | V |
    | 滞回电压 | VHYST | VIN下降 5 | mV |
    | 输入电流 | IIN | VIN=0V或VCC | -15 +15 | nA |
    | 延迟充电电流 | ICD | CDELAY上升 | 200 | 250 | 300 | nA |
    | 延迟阈值 | VTCD | CDELAY上升 | 0.95 | 1.00 | 1.05 | V |
    | 延迟放电电阻 | RCDELAY 130 500 | Ω |
    | 输出低电压(开漏) | VOL | VCC≥1.2V,ISINK=90µA | 0.3 V |
    | 输出高电压(推挽) | VOH | VCC≥2.25V,ISOURCE=500µA | 0.8×VCC V |

    3. 产品特点和优势


    - 超高精度(1.8%)的可调阈值;
    - 适用于1.5V至5.5V的供电电压;
    - 外部电容可调延迟时间;
    - 丰富的输出和使能输入配置;
    - 极低的工作电流(典型值为10µA);
    - -40°C至+125°C全温度范围内完全指定;
    - 超紧凑的6引脚μDFN封装或薄型SOT23封装;
    - AEC-Q100认证(仅适用于特定型号)。

    4. 应用案例和使用建议


    应用案例
    MAX6895–MAX6899广泛应用于电源顺序控制、复位序列管理以及关键微处理器监控等领域。例如,在便携式医疗设备中,它们可以确保设备在启动时按照预定顺序开启各个模块;在通信设备中,它们能够提供可靠的复位信号以维持系统稳定运行。
    使用建议
    为了获得最佳性能,请确保所有连接到IN引脚上的电阻值足够大以减少电流消耗,同时也要考虑到外部电容的选择对延迟时间的影响。此外,在嘈杂环境中工作时,建议在VCC引脚附近添加一个0.1µF陶瓷电容器以滤波干扰信号。

    5. 兼容性和支持


    MAX6895–MAX6899与多种其他电子元器件和设备兼容,具体取决于实际应用需求。Maxim Integrated公司提供了详尽的技术文档和支持服务,包括设计指南、应用笔记和技术支持热线等资源来帮助客户解决问题并加快产品上市速度。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出无法正常工作 | 检查供电电压是否处于指定范围内,并确认所有连接正确无误。 |
    | 延迟时间不符合预期 | 调整外部电容大小直至达到所需延迟时间。 |
    | 输入电压低于阈值但输出未关闭 | 确认使能信号状态是否正确,并检查内部电阻设置。 |

    7. 总结和推荐


    综上所述,MAX6895–MAX6899是一款功能强大且高度可靠的电子元器件,特别适合于需要精确电压监控和灵活时序控制的应用场景。它以其紧凑的设计、广泛的适用性以及卓越的性能表现赢得了市场的认可。如果您正在寻找一款能够在恶劣条件下稳定工作的电压监测芯片,那么MAX6895–MAX6899无疑是一个值得考虑的选择。强烈推荐给那些追求高效能解决方案的专业人士使用!

MAX6898AAZT+T参数

参数
人工复位
最小工作供电电压 1.5V
应用场景 -
看门狗计时器
输出类型 Active Low,Open Drain
工作电源电流 10μA
复位 低有效
最大工作供电电压 5.5V
监控数量 1
电池备用开关
重置延迟时间 -
长*宽*高 2.9mm*1.6mm*880μm
通用封装 SOT-23
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

MAX6898AAZT+T厂商介绍

Maxim Integrated(美信集成)是一家全球领先的半导体设计公司,专注于模拟、混合信号和微处理器解决方案。公司成立于1983年,总部位于美国加州圣何塞。

Maxim Integrated的主要产品分为以下几类:
1. 电源管理:包括电源管理IC、电池管理、电源转换器等,广泛应用于移动设备、工业控制等领域。
2. 微控制器:包括微处理器、微控制器等,应用于智能家居、物联网、医疗设备等领域。
3. 接口产品:包括以太网、串行通信、USB等接口产品,应用于通信、计算机等领域。
4. 传感器:包括温度、湿度、压力等传感器,应用于汽车、工业控制等领域。
5. 射频和无线:包括无线通信、射频放大器等产品,应用于无线通信、**通信等领域。

Maxim Integrated的优势在于:
1. 强大的研发能力:拥有超过4000项专利,持续推出创新产品。
2. 丰富的产品线:提供超过7万种产品,满足不同客户的需求。
3. 广泛的应用领域:产品广泛应用于消费电子、工业、汽车等领域。
4. 优质的客户服务:提供技术支持、定制解决方案等服务,满足客户的个性化需求。

MAX6898AAZT+T数据手册

厂牌 PDF简要描述 下载
MAXIM INTEGRATED 电源监控芯片 MAXIM INTEGRATED MAX6898AAZT+T MAX6898AAZT+T数据手册

MAX6898AAZT+T封装设计

查看详情并下载
Symbol
Footprint
3D Model
