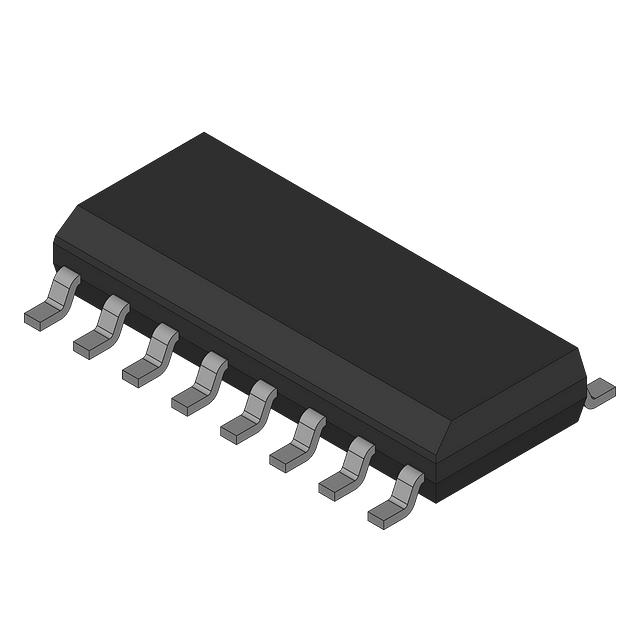

DS1482S+

产品分类: LIN收发器
厂牌: MAXIM INTEGRATED
产品描述:
供应商型号:
供应商:
标准整包数: 0
MAXIM INTEGRATED LIN收发器 DS1482S+

DS1482S+概述

    # DS1482 1-Wire Level Shifter and Line Driver with Load Sensor 技术手册

    产品简介


    DS1482是一款简单易用的1-Wire线驱动器,内置负载传感器和电平转换器,专为将主机系统(通常为3V)与运行于5V环境下的1-Wire系统之间的通信提供便利。它能够与所有iButton和1-Wire设备兼容,并支持常规和过载两种1-Wire速度模式,适用于需要高效电平转换和负载管理的应用场合。
    主要功能:
    - 支持所有iButton和1-Wire设备
    - 提供上下电平转换,以适配非5V系统
    - 具备外部强拉电流控制引脚,可提供低阻抗高电流电源
    - 内置负载传感器用于检测下游设备高电流状态的结束
    应用领域:
    该产品广泛应用于工业自动化、消费电子、楼宇自动化及智能仪表等领域,特别适合需与1-Wire协议兼容的设备间通信。

    技术参数


    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 工作电压(VCC) | 4.5 | 5 | 5.5 | V |
    | 接口电压(VCCQ) | 3 | 3.3 | 3.6 | V |
    | 供电电流(ICC) 150 | µA |
    | 输入高电平电压(VIH) | 0.7 × VCCQ V |
    | 输入低电平电压(VIL) | 0.2 × VCCQ V |
    | 输出高电平电压(VOH) VCC | V |
    | 输出低电平电压(VOL) 0.4 | V |
    | 比较器参考电压(VREF)| 0.99 × VCC V |
    此外,该芯片具有出色的容错能力,例如滤波延迟时间可达128至500微秒(tCF),确保通信稳定。

    产品特点和优势


    产品特点:
    - 双电源架构(VCC和VCCQ)支持不同系统的无缝连接
    - 外部强拉电流控制引脚(SPU)提供高达1650欧姆的动态电阻范围
    - 负载传感器功能,可以检测并响应下游设备的高电流需求变化
    - 独立的启动信号输入(START),用于控制DONE引脚的状态
    优势:
    - 高集成度设计,减少外围电路复杂性
    - 宽温范围(-40°C至+85°C)增强工业级可靠性
    - 极低功耗(典型值150µA),适合电池供电设备
    这些特点使DS1482成为1-Wire应用的理想选择,尤其是在需要高可靠性和灵活性的环境中。

    应用案例和使用建议


    应用案例:
    1. 在智能仪表中,DS1482用于连接运行于5V环境的电能表到主机系统,简化数据传输。
    2. 在楼宇自动化中,通过1-Wire网络控制多个传感器节点,DS1482确保信号完整性。
    使用建议:
    - 在高负载情况下,尽量选用较低值的外接上拉电阻(RS),推荐值为5.1Ω±5%。
    - 始终确保SPU信号比DONE早至少100纳秒激活,避免信号冲突导致通讯失败。

    兼容性和支持


    DS1482可以轻松与其他1-Wire设备和标准串口接口协同工作,同时支持TTL逻辑电平,保证了广泛的兼容性。Maxim Integrated公司为用户提供详尽的技术文档和专业支持服务,包括软件工具、样品申请和技术咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 数据通信不稳定 | 检查时钟信号和上拉电阻配置是否正确 |
    | DONE信号长时间未反馈 | 检查下游设备是否有持续高电流负载 |
    | 设备功耗过高 | 减少不必要的外设连接或调整电压设置 |

    总结和推荐


    综上所述,DS1482凭借其强大的功能和灵活的设计,在1-Wire设备的开发中展现出显著的优势。无论是从集成度还是成本效益方面来看,它都是一款值得推荐的产品。对于需要处理复杂1-Wire网络的应用场景,DS1482无疑是一个理想的选择。
    推荐指数:★★★★★
    如需进一步了解具体应用场景或技术细节,欢迎联系Maxim Integrated官方获取更多资料和支持!
