DS4625P+100/100

产品分类: 其他时钟电路
厂牌: MAXIM INTEGRATED
产品描述: Oscillator XO 100MHz ±50ppm LVPECL 55% 3.3V 10-Pin LCCC EP SMD
供应商型号: CY-DS4625P+100/100
供应商: Avnet
标准整包数: 1
MAXIM INTEGRATED 其他时钟电路 DS4625P+100/100

DS4625P+100/100概述

    DS4625 3.3V Dual-Output LVPECL Clock Oscillator

    产品简介


    DS4625是一款双输出低抖动时钟振荡器,能够产生频率范围在100MHz到625MHz之间的输出组合。该设备集成了AT切割晶体、振荡器和低噪声相位锁定环(PLL),并封装在一个5.0mm x 3.2mm的小型表面贴装LCCC封装中。其主要功能是提供一对低电压正发射极耦合逻辑(LVPECL)时钟输出驱动器。标准频率选项见订购信息/选择指南表格。对于定制频率选项,可通过Custom.Oscillators@maxim-ic.com联系工厂。

    技术参数


    - 频率范围: 可选频率包括100MHz、125MHz、150MHz、156.25MHz和200MHz。
    - 相位抖动: 典型值小于0.7ps RMS(从12kHz到20MHz)。
    - 电源电压: +3.3V ±10%。
    - 工作温度范围: -40°C至+85°C。

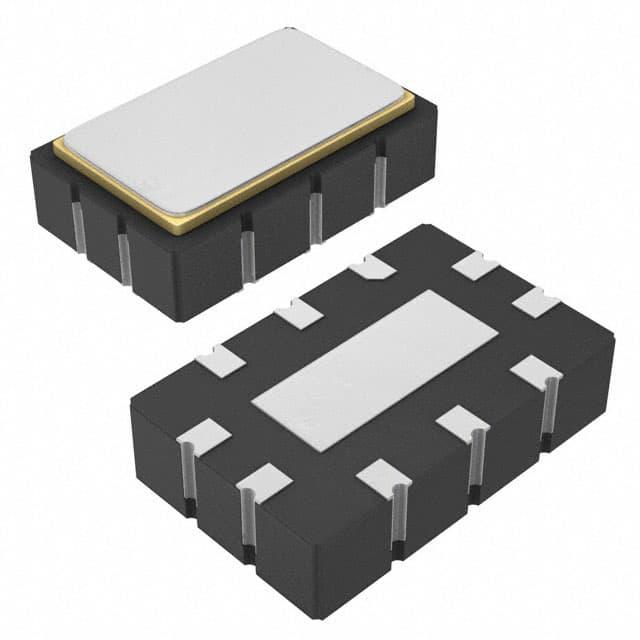

    - 封装形式: 5.0mm x 3.2mm陶瓷LCCC封装。
    - 其他特性: 高电源噪声抑制性能;输出使能/禁用功能。

    产品特点和优势


    DS4625的主要优势包括其低抖动特性、广泛的频率选项和高电源噪声抑制能力。这些特性使其适用于多种高性能应用,如XGMII时钟振荡器、InfiniBand、SAS/SATA和PCIe等。此外,它的LVPECL输出使其能够在高速信号传输中保持稳定性和可靠性。

    应用案例和使用建议


    - XGMII时钟振荡器: DS4625适用于高速以太网通信,如1GbE/10GbE。
    - InfiniBand: 这种高性能网络接口常用于数据中心,需要稳定的时钟源。
    - SAS/SATA: 在存储系统中,需要可靠且低抖动的时钟信号。
    - PCIe: 在高速数据传输应用中,DS4625可以提供必要的时钟同步。
    使用建议:为了确保最佳性能,应确保供电电压在±10%的范围内,并注意散热管理。如果需要更高的频率精度,可以通过调整外部电路来实现。

    兼容性和支持


    DS4625兼容于大多数常见的PCB设计工具,可以轻松集成到现有设计中。Maxim Integrated提供了详细的技术支持文档和客户服务中心,帮助解决使用过程中的问题。如需更多技术支持,请访问Maxim Integrated的官方网站或联系其客户服务。

    常见问题与解决方案


    - Q: 如何启用/禁用输出?
    A: 通过OE引脚进行控制,OE为高电平时,两个输出对均被启用。

    - Q: 如何确保良好的电源噪声抑制?
    A: 使用去耦电容(如图所示的0.1μF和0.01μF电容),并与电源线并联连接,可以有效降低电源噪声。

    总结和推荐


    DS4625是一款高性能的双输出低抖动时钟振荡器,广泛适用于各种高速通信和存储应用。其优良的电源噪声抑制能力和广泛的频率选项使其在市场上具有很强的竞争力。我们强烈推荐DS4625作为高性能时钟振荡器的选择。

DS4625P+100/100参数

参数
零件状态 停产
包装方式 管装

DS4625P+100/100厂商介绍

Maxim Integrated(美信集成)是一家全球领先的半导体设计公司,专注于模拟、混合信号和微处理器解决方案。公司成立于1983年,总部位于美国加州圣何塞。

Maxim Integrated的主要产品分为以下几类:
1. 电源管理:包括电源管理IC、电池管理、电源转换器等,广泛应用于移动设备、工业控制等领域。
2. 微控制器:包括微处理器、微控制器等,应用于智能家居、物联网、医疗设备等领域。
3. 接口产品:包括以太网、串行通信、USB等接口产品,应用于通信、计算机等领域。
4. 传感器:包括温度、湿度、压力等传感器,应用于汽车、工业控制等领域。
5. 射频和无线:包括无线通信、射频放大器等产品,应用于无线通信、**通信等领域。

Maxim Integrated的优势在于:
1. 强大的研发能力:拥有超过4000项专利,持续推出创新产品。
2. 丰富的产品线:提供超过7万种产品,满足不同客户的需求。
3. 广泛的应用领域:产品广泛应用于消费电子、工业、汽车等领域。
4. 优质的客户服务:提供技术支持、定制解决方案等服务,满足客户的个性化需求。

DS4625P+100/100数据手册

厂牌 PDF简要描述 下载
MAXIM INTEGRATED 其他时钟电路 MAXIM INTEGRATED DS4625P+100/100 DS4625P+100/100数据手册

DS4625P+100/100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.818 ¥ 96.0413
库存: 5466
起订量: 11 增量: 1
交货地:
最小起订量为:1
合计: ¥ 96.04
直接购买
加入购物车
