KNW020A0F41-88Z

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 400KHz Fixed 1 3.3V 3.25V 75V 36V 通孔安装 33mm*22.9mm*10.2mm
供应商型号:
供应商:
标准整包数: 0

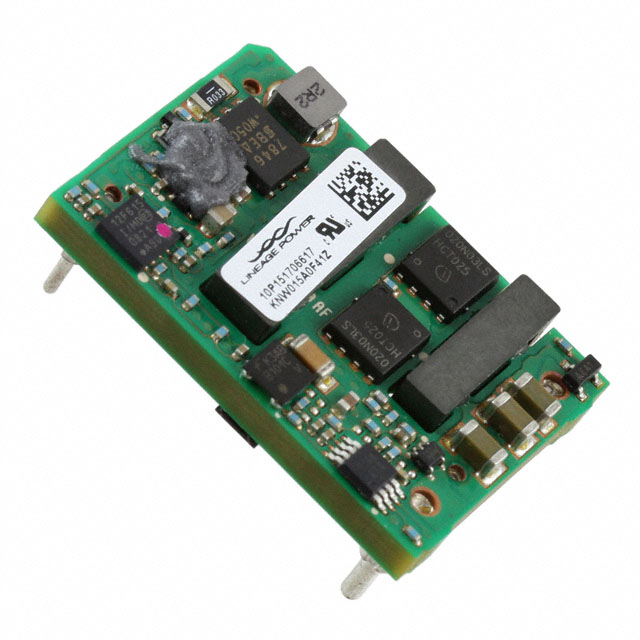

ABB DC-DC稳压器 KNW020A0F41-88Z

KNW020A0F41-88Z概述

    KNW013/020-88 系列直流-直流转换模块技术手册

    产品简介


    KNW013/020-88 系列是ABB公司生产的隔离型直流-直流转换模块,其输入电压范围为36至75Vdc,输出电压可选3.3Vdc至5.0Vdc,输出电流为13A至20A。这些转换模块适用于分布式电源架构、无线网络、接入及光纤网络设备(包括PoE)、企业网络以及最新的IC(如DSP、FPGA、ASIC)和微处理器供电的应用场合。该系列模块采用开放式框架设计,提供表面贴装(-SR)或通孔(TH)形式,符合RoHS标准。

    技术参数


    | 参数 | 设备符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压(连续) | VIN | 36 | 48 | 75 | Vdc |
    | 最大输入电流 | IIN,max | 1.7 | 2.4 | Adc |
    | 输出电压调整范围(外部电阻选择) | VO,adj | -20.0| +10.0| % VO, set |
    | 输出电压波动(全工作范围内) | VO | -3.0 | +3.0 | % VO, set |
    | 高效(典型) | η | 91.0 % |
    | 输出短路电流(启动模式) | IO, s/c | - | 20 | %Iomax Arms |
    | 隔离电压 | Ciso/Riso 1000 | pF/MΩ |

    产品特点和优势


    1. 宽输入电压范围:从36V到75Vdc,适应不同电源环境。
    2. 高效率:典型的转换效率达到91%,保证高效的能源利用。
    3. 紧凑设计:尺寸仅为33.0mm x 22.9mm x 10.2mm,适用于空间受限的应用。
    4. 远程控制:支持正逻辑和负逻辑远程开关,提高系统灵活性。
    5. 严格的安全认证:满足REACH、RoHS标准,符合多个安全机构的要求。
    6. 过温保护:自动重启功能确保长时间运行下的安全性。

    应用案例和使用建议


    KNW013/020-88 系列模块适用于多种高要求的工业应用,例如电信基础设施和企业网络设备。建议用户在设计时考虑电源的稳定性和散热需求,使用低阻抗电容来确保电源的稳定性。为了提高系统的可靠性和安全性,建议使用时间延迟保险丝并遵循安全机构的规定进行安装。

    兼容性和支持


    该模块与其他标准DOSA封装的直流-直流转换器兼容,方便在现有系统中替换或扩展。ABB公司提供全面的技术支持和保修服务,包括定期的产品更新和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法正常工作 | 检查输入电压是否在规定的范围内,检查输入保险丝是否正确配置。 |
    | 输出电压不稳定 | 检查负载变化,确保外部电路的稳定性,必要时添加外部电容。 |
    | 过温保护触发 | 减少负载,增加散热措施,必要时检查散热装置是否有效。 |

    总结和推荐


    KNW013/020-88 系列直流-直流转换模块凭借其高效率、宽输入电压范围和可靠性,非常适合用于高性能的工业应用。建议在需要高效、稳定电源供应的场景下使用。该系列产品不仅在技术上领先,而且在可靠性和兼容性方面也表现出色,是一款值得推荐的优质产品。

KNW020A0F41-88Z参数

参数
最大输入电压 75V
最小输出电压 3.25V
拓扑 -
开关频率 400KHz
输出数量 1
同步整流器 -
功能 -
最小输入电压 36V
最大输出电压 3.3V
输出类型 Fixed
长*宽*高 33mm*22.9mm*10.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

KNW020A0F41-88Z厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

KNW020A0F41-88Z数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB KNW020A0F41-88Z KNW020A0F41-88Z数据手册
