PKX014A0X3-SRZ

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: Programmable 1 600mV~5.5V 600mV 14.4V 4.5V 贴片安装,黏合安装 12.2mm*12.2mm*8.5mm
供应商型号: SG2-PKX014A0X3-SRZ
供应商: 期货订购
标准整包数: 1

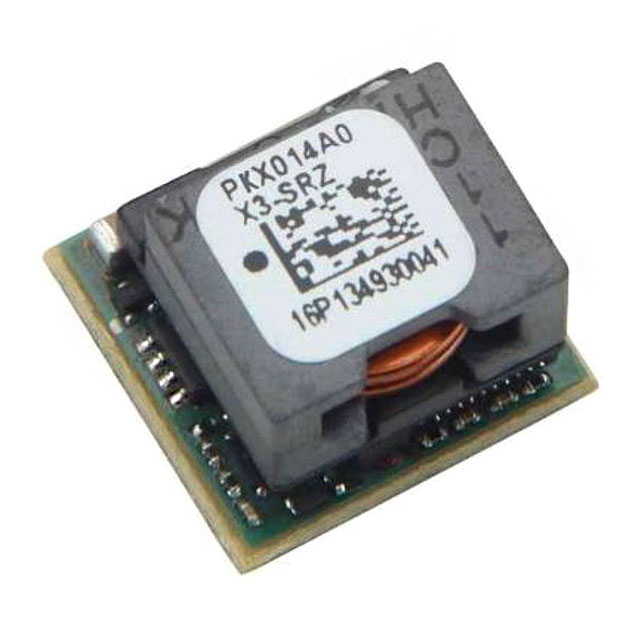

ABB DC-DC稳压器 PKX014A0X3-SRZ

PKX014A0X3-SRZ概述

    14A Analog PicoDLynxII™: 非隔离式直流-直流电源模块

    产品简介


    14A Analog PicoDLynxII™ 是一款由GE能源提供的非隔离式直流-直流(DC-DC)电源转换器。它能够提供高达14A的输出电流,并能够在4.5Vdc到14.4Vdc的输入电压范围内工作。这款电源模块的主要功能包括可调节输出电压、远程开/关控制、过流和过温保护等。其广泛应用于分布式电源架构、电信设备、服务器和存储系统、网络设备以及工业设备等领域。

    技术参数


    - 输入电压范围: 4.5Vdc 至 14.4Vdc
    - 输出电压范围: 0.6Vdc 至 5.5Vdc
    - 最大输出电流: 14A
    - 绝对最大额定值:
    - 输入电压: -0.3V 至 15V
    - 持续电流: 14A
    - 最大开关频率: 500kHz
    - 电气特性:
    - 线性调节率: ≤1.2Vout 时为2mV
    - 负载调节率: 4mV
    - 开/关信号高电平电流: 17µA
    - 开/关信号低电平电流: 2µA
    - 工作环境:
    - 操作温度范围: -40°C 至 85°C(标准型);-40°C 至 105°C(强化型)
    - 存储温度范围: -55°C 至 125°C

    产品特点和优势


    1. RoHS和REACH合规: 符合欧盟RoHS II和REACH指令。
    2. 适应性强: 支持Pb-free或SnPb回流焊接环境。
    3. 宽输入电压范围: 可以处理从4.5Vdc到14.4Vdc的输入电压。
    4. 调谐环路功能: 通过外部电阻调节输出电压,并优化动态响应。
    5. 小型化设计: 尺寸仅为12.2 mm x 12.2 mm x 8.5 mm,适合紧凑空间部署。
    6. 高可靠性: UL、CSA和VDE认证,ISO 9001和ISO 14001认证制造设施。

    应用案例和使用建议


    应用案例:
    - 分布式电源架构中的中间总线电压应用。
    - 电信设备中的稳定电源供应。
    - 服务器和存储系统的高效电源管理。
    使用建议:
    - 在使用该模块时,必须注意输入和输出的滤波,以减少电压纹波。
    - 考虑使用外部电容来改善动态负载变化下的瞬态响应。

    兼容性和支持


    - 该模块可与多种电子元件和设备兼容,适用于不同领域的应用场景。
    - 厂商提供了详尽的技术支持和维护信息,确保用户能够获得最佳的应用体验。

    常见问题与解决方案


    1. 问:如何避免输入电压纹波?
    - 答: 使用陶瓷电容器直接连接到输入端,可以有效降低输入电压纹波。
    2. 问:输出电压无法正确调节怎么办?
    - 答: 检查外部电阻是否正确连接,并重新配置外部电阻值以达到所需的输出电压。

    总结和推荐



    总结

    :
    14A Analog PicoDLynxII™ 是一款高度可靠且性能优异的非隔离式直流-直流电源模块。其显著的优势在于其宽泛的工作电压范围、高效的电源管理和高度灵活的外部配置选项。该模块经过严格的测试和认证,保证了其在各种应用场景下的稳定性。
    推荐:
    鉴于其卓越的性能和广泛的应用范围,我们强烈推荐此模块用于需要高效电源转换的应用场景,特别是在电信、服务器、存储和工业自动化等领域。

PKX014A0X3-SRZ参数

参数
输出类型 Programmable
同步整流器 -
最小输入电压 4.5V
最大输入电压 14.4V
拓扑 -
最小输出电压 600mV
输出数量 1
最大输出电压 600mV~5.5V
开关频率 -
功能 -
长*宽*高 12.2mm*12.2mm*8.5mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

PKX014A0X3-SRZ厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

PKX014A0X3-SRZ数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB PKX014A0X3-SRZ PKX014A0X3-SRZ数据手册

PKX014A0X3-SRZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
