首页  >  产品百科  >  PJT020A0X43-SRZ

PJT020A0X43-SRZ

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: 1 3.63V 510mV 14.4V 4.5V 黏合安装 12.2mm*12.2mm*8.5mm
供应商型号: SG2-PJT020A0X43-SRZ
供应商: 期货订购
标准整包数: 1

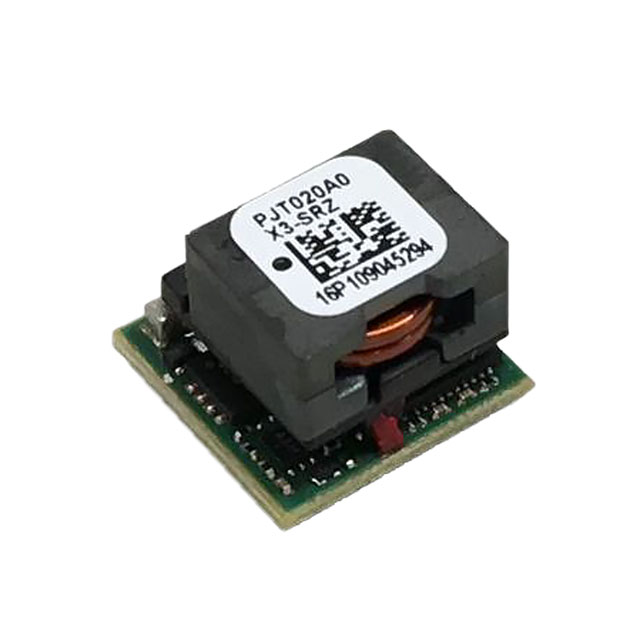

ABB DC-DC稳压器 PJT020A0X43-SRZ

PJT020A0X43-SRZ概述

    20A Digital PicoDLynxII™: Non-Isolated DC-DC Power Modules

    产品简介


    20A Digital PicoDLynxII™ 是一款非隔离式直流到直流转换器,可提供高达20A的输出电流。该模块适用于宽范围输入电压(VIN = 4.5Vdc至14.4Vdc),并能够通过外部电阻和PMBusTM 控制实现精确调节的输出电压(0.51Vdc至3.63Vdc)。其主要功能包括数字接口、远程开关控制、输出电压调整、过流和过温保护。这款产品广泛应用于分布式电源架构、电信设备、服务器及存储应用、网络设备以及工业设备等领域。

    技术参数


    - 输入电压范围: 4.5Vdc 至 14.4Vdc
    - 输出电压范围: 0.51Vdc 至 3.63Vdc
    - 最大输入电流: 18Adc (当VIN = 4.5V至14V, IO = IO, max)
    - 输入无负载电流:
    - VIN = 12Vdc, IO = 0, 模块启用时: 47mA
    - VIN = 12Vdc, IO = 0, Vo 设置为3.63Vdc: 120mA
    - 输入待机电流: 16mA (当VIN = 12Vdc, 模块禁用)
    - 效率: 在不同输出电压下的效率范围为78.9%至93.9%
    - 切换频率: 500kHz
    - 输出电流: 0至20Adc
    - 工作温度范围: 标准化: -40°C至85°C; 加固型: -40°C至105°C
    - 存储温度范围: -55°C至125°C
    - 电气特性: 符合RoHS指令2011/65/EU及其修订指令(EU)2015/863,符合REACH指令(EC) No 1907/2006

    产品特点和优势


    1. 兼容性和环保: 该产品完全符合RoHS、REACH指令以及IPC-9592标准。
    2. 数字接口和控制: 通过PMBusTM 协议进行数字控制,支持多种命令以控制和监控模块。
    3. 灵活性: 支持广泛的输出电压调整范围,并可通过Tunable LoopTM 优化动态响应。
    4. 可靠性: 包含过流和过温保护,确保长时间稳定运行。
    5. 小型设计: 尺寸仅为12.2mm x 12.2mm x 8.5mm,适合紧凑空间的应用。
    6. 高可靠性: 已获得多项国际安全认证,如ANSI/UL 62368-1、CAN/CSA C22.2 No. 62368-1、DIN VDE 0868-1/A11:2017 (EN62368-1:2014/A11:2017)

    应用案例和使用建议


    - 分布式电源架构: 可用于多个负载点电源供电,实现高效的能量分配。
    - 服务器和存储设备: 适合数据中心,为其内部组件提供稳定电源。
    - 电信设备: 能够应对高可靠性的需求,在电信基础设施中发挥作用。
    - 工业设备: 广泛应用于自动化设备和其他工业控制系统中。
    使用建议:
    - 在安装过程中,应确保输入电容直接放置在模块输入引脚附近,以保证稳定性。
    - 在选择外部电容时,需考虑使用Tunable LoopTM 功能,确保系统稳定并获得最佳瞬态响应。

    兼容性和支持


    - 兼容性: 可与多种设备和系统无缝集成,尤其在支持PMBusTM 协议的环境中表现出色。
    - 支持和服务: 厂商提供详尽的技术文档和客户服务,确保用户能够充分利用该产品的各项功能。

    常见问题与解决方案


    - 问题: 模块启动时间长。
    - 解决方案: 确保VIN在规定范围内,并且输入电容正确连接。
    - 问题: 输出电压不稳定。
    - 解决方案: 检查外部电阻和电容值,调整PMBus设置以确保正确输出电压。

    总结和推荐


    20A Digital PicoDLynxII™ 非常适合需要高效、稳定电源供应的应用场合。其出色的兼容性、强大的功能及卓越的性能使其在市场上具备很高的竞争力。强烈推荐给需要分布式电源管理、服务器、存储设备以及其他相关领域的工程师和技术人员。
    通过上述分析,可以明显看出20A Digital PicoDLynxII™ 是一款性能卓越、高度可靠的非隔离式直流到直流转换器,适用于各类复杂的应用环境。

PJT020A0X43-SRZ参数

参数
最大输出电压 3.63V
同步整流器 -
开关频率 -
输出类型 -
最大输入电压 14.4V
拓扑 -
功能 -
输出数量 1
最小输入电压 4.5V
最小输出电压 510mV
长*宽*高 12.2mm*12.2mm*8.5mm
安装方式 黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

PJT020A0X43-SRZ厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

PJT020A0X43-SRZ数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB PJT020A0X43-SRZ PJT020A0X43-SRZ数据手册

PJT020A0X43-SRZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
