PNVX002A0X3-SRZ

产品分类: DC-DC稳压器
厂牌: ABB
产品描述: Regulated 1 600mV~5.5V 600mV 14V 3V 贴片安装,黏合安装 12.2mm*12.2mm*4.5mm
供应商型号: SG2-PNVX002A0X3-SRZ
供应商: 期货订购
标准整包数: 1

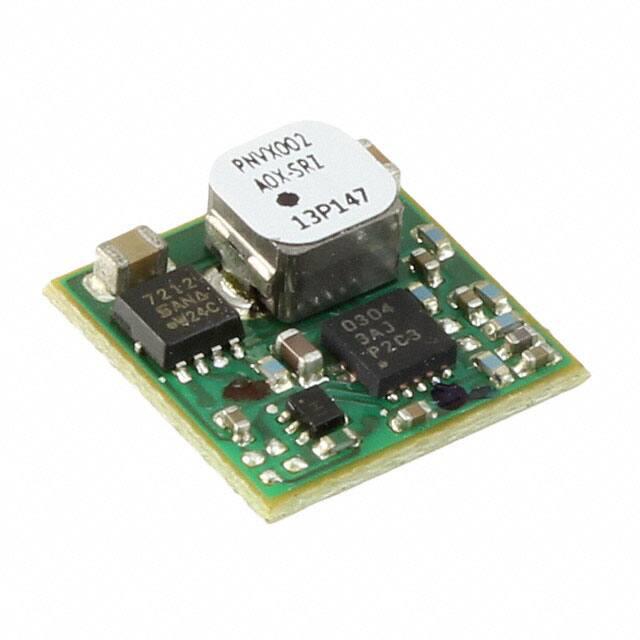

ABB DC-DC稳压器 PNVX002A0X3-SRZ

PNVX002A0X3-SRZ概述

    2A DLynxTM: 非隔离型DC-DC电源模块技术手册

    产品简介


    2A DLynxTM 是由GE Energy推出的非隔离型DC-DC电源转换模块,能够提供高达2A的输出电流。其工作输入电压范围为3Vdc至14Vdc,输出电压可通过外部电阻进行编程调节,范围在0.6Vdc到5.5Vdc之间。该模块适用于多种场合,如分布式电源架构、中间总线电压应用、电信设备、服务器和存储系统、网络设备以及工业设备等。

    技术参数


    - 输入电压:3Vdc至14Vdc
    - 输出电压:可编程范围为0.6Vdc至5.5Vdc
    - 最大输出电流:2A
    - 工作温度范围:-40°C至105°C
    - 封装尺寸:12.2mm x 12.2mm x 4.5mm
    - 稳压精度:±1.5%
    - 开机延迟时间:5至5.2毫秒
    - 转换效率:高达93.8%
    - 远程开关控制:支持远程启动/停止
    - 保护机制:过流保护(非锁存)、过温保护、欠压锁定保护
    - 认证标准:UL 60950-1 2nd Edition、CSA C22.2 No. 60950-1-07、VDE (EN60950-1 2nd Edition)

    产品特点和优势


    1. 宽输入电压范围:适用于广泛的电源条件,增加适应性。
    2. 灵活的输出电压调整:通过外部电阻实现精确的电压调节。
    3. 优化的动态响应:具有Tunable LoopTM 功能,能根据负载需求优化输出电压响应。
    4. 高集成度设计:小型化封装(12.2mm x 12.2mm x 4.5mm),易于集成于各种设备。
    5. 可靠的安全保护:提供过流、过温保护,保证长期稳定运行。
    6. 成本效益:开放式框架设计,降低生产成本。
    7. 符合国际标准:如RoHS II、IPC-9592等,确保环保及质量标准。

    应用案例和使用建议


    2A DLynxTM 可广泛应用于分布式电源架构、电信设备、服务器及存储系统等。针对不同的应用,需要特别注意以下几点:
    - 在使用过程中,应配置合适的输入滤波电容以减少纹波电流。
    - 在高振动或冲击环境下使用时,选择加固型(-D)版本以提高可靠性。
    - 对于复杂系统,可利用远程控制功能简化系统操作。
    - 注意外部电路设计,例如使用Kelvin连接以避免测量误差。

    兼容性和支持


    该模块与市面上主流的PCB材料兼容,可在无铅或锡铅再流焊环境中使用。GE Energy提供了全面的技术支持和维护服务,包括在线技术支持、快速更换件服务等,以确保客户能够顺利使用该产品。

    常见问题与解决方案


    - Q: 产品是否包含内部熔断器?
    - A: 该模块不包含内部熔断器,必须在外置正向输入线路上安装一个快速动作熔丝,最大额定值为4A。
    - Q: 如何处理启动过程中的电压振荡?
    - A: 可使用Tunable LoopTM 功能,通过调整外部电容来优化动态响应,从而减少电压振荡。
    - Q: 产品是否支持远程控制?
    - A: 是的,支持远程开关控制,通过设置外部逻辑信号来开启或关闭电源模块。

    总结和推荐


    综上所述,2A DLynxTM 非隔离型DC-DC电源模块是一款集高效率、多功能和宽泛适用性于一体的高性能产品。它在众多应用领域中表现出色,且具备可靠的保护机制和广泛的支持,非常适合现代复杂电子系统的电源管理。我们强烈推荐使用这款产品以提升系统的整体性能和稳定性。

PNVX002A0X3-SRZ参数

参数
最大输入电压 14V
输出数量 1
最大输出电压 600mV~5.5V
输出类型 Regulated
功能 -
最小输入电压 3V
最小输出电压 600mV
同步整流器 -
拓扑 -
开关频率 -
长*宽*高 12.2mm*12.2mm*4.5mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

PNVX002A0X3-SRZ厂商介绍

ABB是全球领先的电气设备和自动化解决方案提供商,总部位于瑞士苏黎世。公司业务遍布全球100多个国家,拥有超过14万名员工。

ABB的主营产品主要分为四大类:电气产品、机器人及运动控制、工业自动化和电网。电气产品包括开关设备、断路器、接触器等;机器人及运动控制包括工业机器人、伺服电机等;工业自动化包括过程控制系统、传感器等;电网包括变压器、开关设备等。

ABB的产品广泛应用于能源、交通、工业、建筑等多个领域。在能源领域,ABB提供智能电网解决方案,帮助提高能源效率和可靠性;在交通领域,ABB提供电动汽车充电解决方案,推动绿色出行;在工业领域,ABB的自动化和机器人技术帮助提高生产效率和灵活性;在建筑领域,ABB提供智能建筑解决方案,提高建筑能效和舒适度。

ABB的优势在于其创新能力、全球布局和客户服务。公司持续投入研发,拥有大量专利技术;在全球设有研发中心和生产基地,能够快速响应客户需求;同时,ABB提供全面的售后服务和技术支持,帮助客户实现价值最大化。

PNVX002A0X3-SRZ数据手册

厂牌 PDF简要描述 下载
ABB DC-DC稳压器 ABB PNVX002A0X3-SRZ PNVX002A0X3-SRZ数据手册

PNVX002A0X3-SRZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
