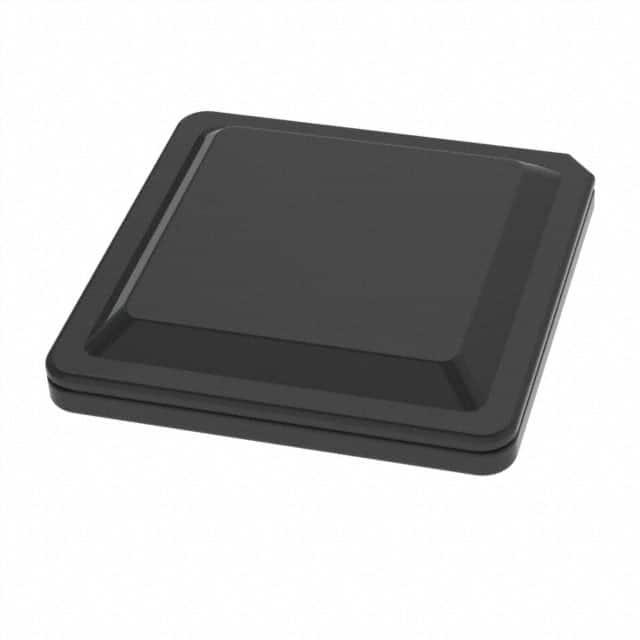

88X5113-A1-BVW4C000

产品分类: 以太网芯片
厂牌: MARVELL
产品描述: 4 998mV~1.103V;1.14V~1.26V;1.71V~1.89V;3.135V~3.465V;2.375V~2.625V 945mV 25Gbps,40Gbps,100Gbps FCBGA-169 贴片安装
供应商型号: 2208-88X5113-A1-BVW4C000-ND
供应商: Digi-Key
标准整包数: 1
MARVELL 以太网芯片 88X5113-A1-BVW4C000

88X5113-A1-BVW4C000概述

    Marvell® 88X5113 产品技术手册解析

    1. 产品简介


    Marvell® 88X5113 是一款高度集成的单芯片以太网收发器,支持高达25 Gbps全双工传输,适用于多种传输媒介,包括光模块、无源铜缆和背板。此器件可作为单端口100 Gbps以太网物理层(PHY)或四端口25 Gbps以太网物理层,适用于各类网络设备和通信基础设施。

    2. 技术参数


    - 基本规格:
    - 支持速率:25 Gbps / 100 Gbps
    - 工作模式:单端口100 Gbps PHY / 四端口25 Gbps PHY
    - 物理层标准:IEEE 802.3bj、IEEE 802.3bm 和 IEEE 802.3by

    - 接口规范:
    - CAUI-4 接口(100 Gbps)
    - 25GAUI 接口(25 Gbps)

    - 电气特性:
    - 最高MDC频率:25 MHz
    - 电源电压范围:标称值为2.5V(工业级),范围在2.2V至2.75V之间

    - 工作环境:
    - 操作温度范围:-40°C 至 +105°C(Junction 温度)

    3. 产品特点和优势


    - 多功能性:支持多速率传输及多种媒介连接,提供广泛的网络适配能力。
    - 先进的纠错机制:支持IEEE 802.3bj 和 IEEE 802.3bm 规定的多种前向纠错(FEC)功能。
    - 高度自主:集成自适应均衡器,可在线路和主机接收器上实现完全自主的自适应均衡化。
    - 紧凑设计:采用14 mm x 14 mm 的FCBGA封装,适合空间受限的应用场景。

    4. 应用案例和使用建议


    - 应用实例:如图所示,88X5113可用于25 Gbps/100 Gbps线卡和刀片服务器/交换机。
    - 使用建议:
    - 在设计应用时,确保电源管理和散热措施符合工业级要求。
    - 针对不同应用场景(如数据中心和电信基础设施),配置适当的物理层模式。
    - 利用集成的LED和GPIO,实现灵活的状态指示和控制功能。

    5. 兼容性和支持


    - 兼容性:符合多个IEEE标准,确保广泛兼容性。
    - 技术支持:提供详细的注册访问方式和硬件中断支持,便于用户进行故障排除和调试。
    - 外部初始化:可通过外部EEPROM进行初始化,提高系统的灵活性。

    6. 常见问题与解决方案


    - 问题1:电源管理不正常。
    - 解决方案:检查电源电压和电流消耗,确保在推荐范围内。
    - 问题2:LED状态不正确。
    - 解决方案:通过软件设置或检查硬件连接来调整LED映射配置。
    - 问题3:自适应均衡化失败。
    - 解决方案:确认设备是否处于正确的物理层模式,并检查是否正确启动了自动协商功能。

    7. 总结和推荐


    Marvell® 88X5113 是一款高性能的25 Gbps/100 Gbps以太网收发器,具备多功能性和广泛的适用性。它的主要优势在于强大的纠错能力和自主自适应均衡功能,适用于高性能网络设备。总体来看,这款产品非常适合需要高速、稳定数据传输的应用场景,是数据中心、电信基础设施等领域的一个理想选择。因此,我强烈推荐使用这款产品。

88X5113-A1-BVW4C000参数

参数
最小工作供电电压 998mV~1.103V;1.14V~1.26V;1.71V~1.89V;3.135V~3.465V;2.375V~2.625V
数据速率 25Gbps,40Gbps,100Gbps
收发器数量 4
最大工作供电电压 945mV
通用封装 FCBGA-169
安装方式 贴片安装
零件状态 在售
包装方式 托盘

88X5113-A1-BVW4C000厂商介绍

Marvell Technology Group Ltd.(简称Marvell)是一家全球领先的半导体公司,专注于提供高速、高效率的集成电子系统解决方案。Marvell成立于1995年,总部位于美国加州,在全球多个国家和地区设有研发中心和办事处。

Marvell的主营产品主要分为以下几类:

1. 存储解决方案:包括硬盘驱动器(HDD)、固态硬盘(SSD)和企业级存储解决方案,广泛应用于数据中心、云计算和企业存储市场。

2. 网络通信:提供以太网交换机、无线通信和网络处理器等产品,服务于数据中心、企业网络和宽带通信市场。

3. 移动与计算:包括移动处理器、图形处理器和多媒体处理器等,应用于智能手机、平板电脑和个人电脑等移动设备。

4. 物联网(IoT):提供低功耗、高性能的微控制器和通信芯片,服务于智能家居、工业自动化和智慧城市等物联网领域。

Marvell的优势在于其强大的技术创新能力和丰富的产品线。公司在高速数据传输、信号处理和系统集成方面拥有深厚的技术积累,能够为客户提供高性能、低功耗的解决方案。此外,Marvell在全球范围内拥有广泛的客户基础和合作伙伴,能够快速响应市场需求,为客户提供定制化的产品和服务。

88X5113-A1-BVW4C000数据手册

厂牌 PDF简要描述 下载
MARVELL 以太网芯片 MARVELL 88X5113-A1-BVW4C000 88X5113-A1-BVW4C000数据手册

88X5113-A1-BVW4C000封装设计

查看详情并下载
Symbol
Footprint
3D Model
