PM16P1620C30

产品分类: 多用途触头
厂牌: ANDERSON POWER

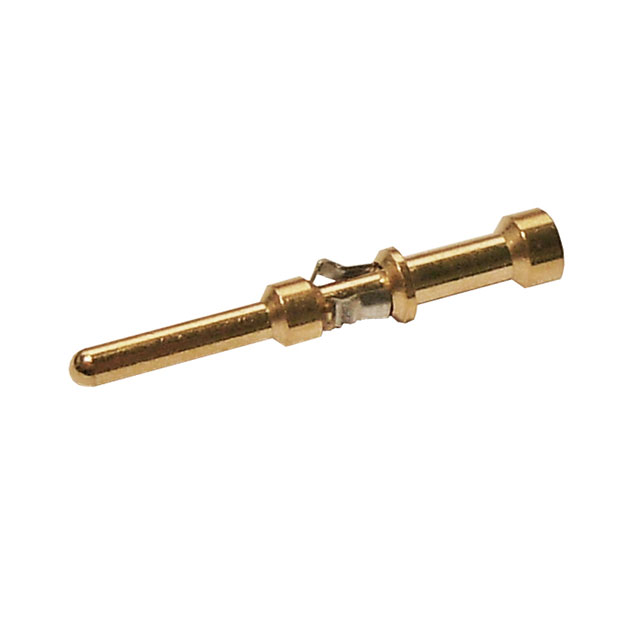

产品描述: Contact PIN Crimp ST Cable Mount 16-20AWG
供应商型号: PM16P1620C30
供应商: 云汉优选
标准整包数: 1
ANDERSON POWER 多用途触头 PM16P1620C30

PM16P1620C30概述

    # Anderson Power Products SPEC Pak® Mid Power 系列连接器技术手册

    产品简介


    SPEC Pak® Mid Power 是一款高度可靠的环境密封(IP68)插头和插座连接器,由Anderson Power Products公司开发。它采用APP的核心Powerpole®平滑擦拭触点技术,能够在高达600伏特电压下提供最大80安培的电力传输能力,同时支持信号传输。该系列适用于多种工业和特殊用途场景,包括海洋、风能、照明、交通运输、泵站、地面支持机械工具、工业自动化及太阳能等领域。

    技术参数


    电气特性
    - 额定电流:最高可达80安培(600V)
    - 额定电压:600V AC/DC
    - 绝缘耐压测试(AC):3,000V
    - 接触电阻:银镀层:平均值为0.200毫欧;金镀层:2.000毫欧
    - 热插拔能力:可进行250次热插拔循环(120V条件下)
    机械性能
    - 防护等级:IP68
    - 工作温度范围:-40°C 至 105°C
    - 匹配次数:无负载情况下达到1,500次
    - 接触保持力:>50磅力(222牛顿)
    - 插入力:28磅力
    - 防水测试:符合UL 50E标准
    - 抗震性能:通过EIA 394-97和EIA 364-40B测试
    材料与设计
    - 壳体材质:PBT/PC
    - 密封材料:EPDM
    - 阻燃等级:UL 94 V0
    - 抗紫外线与化学性能:通过UL 764C F1测试
    - 接触基材:铜合金
    - 接触镀层:银镀层或金镀镍镀层

    产品特点和优势


    SPEC Pak® Mid Power 连接器以其高度的灵活性和可靠性著称。主要特点包括:
    - 支持多达四个Powerpole® 75(PP75)触点,具有出色的电力传输能力。
    - 可选配多达八个辅助触点,用于信号传输或顺序控制。
    - 提供颜色编码的Powerpole®外壳,便于识别电线。
    - 不锈钢锁扣设计防止意外断开连接。
    - 防水性能卓越,适用于极端环境条件下的应用。
    - 提供广泛的电缆保护方案,适应各种尺寸的电线。

    应用案例和使用建议


    典型应用
    SPEC Pak® Mid Power 连接器广泛应用于工业自动化、风能发电系统、船舶动力系统、公共照明设施等高要求场景。例如,在海上风电场中,这些连接器能够确保可靠的能源传输,即使在恶劣天气条件下也能保持稳定运行。
    使用建议
    为了最大化SPEC Pak® Mid Power 的性能,建议采取以下措施:
    - 在安装前仔细检查所有组件的匹配性。
    - 定期对连接器进行清洁和润滑以延长使用寿命。
    - 对于高温或潮湿环境,建议使用额外的密封剂增强防护效果。

    兼容性和支持


    SPEC Pak® Mid Power 支持多种电缆直径和类型,适用于几乎所有类型的电源线。同时,Anderson Power Products 提供全面的技术支持和服务保障,确保客户在整个产品生命周期内获得最佳体验。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    1. 连接器无法正确锁紧
    - 原因:锁扣未完全卡入位置。
    - 解决方法:确保锁扣完全到位并轻轻拉动确认牢固。
    2. 接触不良
    - 原因:表面氧化或污染。
    - 解决方法:使用专用清洁剂清理触点表面。
    3. 防水失效
    - 原因:密封圈老化或损坏。
    - 解决方法:更换新的密封圈并重新组装。

    总结和推荐


    SPEC Pak® Mid Power 是一款极为强大的工业级连接器,凭借其卓越的性能、灵活的设计以及可靠的支持服务,在众多行业中得到了广泛应用。对于需要高效、安全且耐用连接解决方案的企业而言,这款产品无疑是理想的选择。因此,我们强烈推荐SPEC Pak® Mid Power 作为您的首选连接器解决方案。

PM16P1620C30参数

参数
安装方式 导线安装
零件状态 在售
包装方式 散装,袋装

PM16P1620C30厂商介绍

Anderson Power是一家专注于电力连接解决方案的公司,提供广泛的产品,包括端子、连接器、电缆组件和定制解决方案。其产品主要分为以下几类:

1. 端子和接触件:提供多种端子和接触件,适用于不同的电流和电压需求。
2. 连接器:包括圆形、矩形和定制连接器,适用于各种工业和商业应用。
3. 电缆组件:提供预制和定制电缆组件,以满足特定的电气连接需求。
4. 定制解决方案:根据客户的具体要求设计和制造定制的电力连接解决方案。

Anderson Power的产品广泛应用于以下领域:

- 工业自动化:为自动化设备提供稳定可靠的电力连接。
- 可再生能源:在太阳能、风能等领域提供高效的电力传输解决方案。
- 电动汽车:为电动汽车的充电和电池管理系统提供连接解决方案。
- 电信:在通信基础设施中提供稳定的电力和信号连接。

Anderson Power的优势在于:

- 技术创新:持续投入研发,以技术创新满足市场需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:能够根据客户的特定需求提供定制化的解决方案。
- 全球网络:拥有广泛的全球分销网络,确保产品供应的及时性和便利性。

PM16P1620C30数据手册

厂牌 PDF简要描述 下载
ANDERSON POWER 多用途触头 ANDERSON POWER PM16P1620C30 PM16P1620C30数据手册
