1399G1

厂牌: ANDERSON POWER

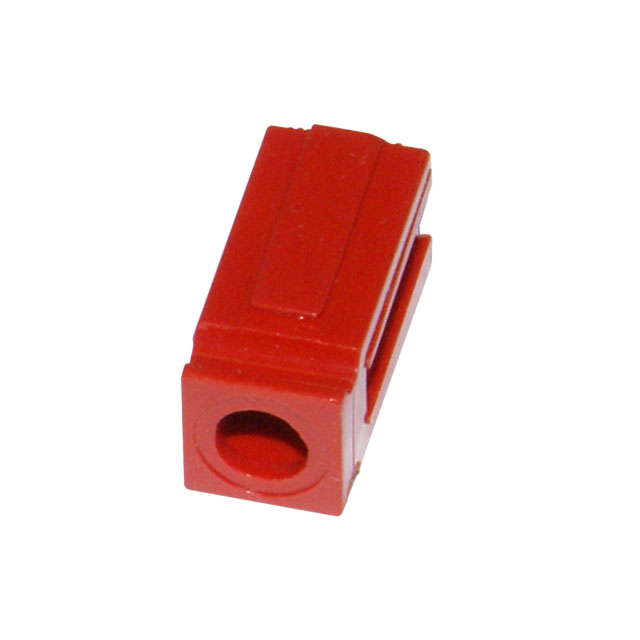

产品描述: Connector Accessories Spacer Straight Polycarbonate Red
供应商型号: 3358681
供应商: element14
标准整包数: 1
ANDERSON POWER 刀片式电源连接器 - 配件 1399G1

1399G1概述

    Anderson Power Products PP15/45 系列电子元器件技术手册

    1. 产品简介


    Anderson Power Products (APP) 的 PP15/45 系列是市场上最小的 Powerpole® 接线盒。这些接线盒适用于电线与电线、或电线与电路板之间的连接。它们支持从20到10 AWG(0.75到6平方毫米)的各种导线尺寸,每极的电流承载能力高达55安培。此外,这些接线盒具备防误触设计,可以选配第一接触最后一个断开的地线连接器,进一步增强其功能。

    2. 技术参数


    - 尺寸: 前视图长度为24.6mm,宽为41.2mm,高为8.4mm(分别为0.97英寸,1.62英寸,0.33英寸)
    - 电流承载能力: 每极最大55安培
    - 适用导线: 20至10 AWG(0.75至6平方毫米)
    - 接口配置: 防误触设计和标准开口设计,防误触设计不兼容标准接线盒
    - 额定温度: 额定IP20等级,满足UL1977第10.2节要求
    - 接口类型: 开放式和闭合式接触点,支持手工工具和大批量生产设备工具

    3. 产品特点和优势


    - 高功率密度: 体积紧凑但每极能承受高达55安培的电流
    - 多种配置: 支持电线与电线、电线与电路板的不同连接方式
    - 防误触设计: 保护操作人员免受带电部件的意外接触
    - 耐久性: 开放式和封闭式的触点结构提供长寿命和高可靠性

    4. 应用案例和使用建议


    - 电线与电线连接: 在电力输送系统中,用于各种电气设备之间的连接,确保高效可靠的电源传输
    - 电线与电路板连接: 在电子产品制造中,用于各类控制板和信号传输系统,提高系统的稳定性和可靠性
    - 环境适应性强: 适用于恶劣环境,如工业现场和户外装置
    - 使用建议: 在高负载应用中,优先选用银镀层触点以获得更高的耐用性;在低负载应用中,选择成本效益较高的锡镀层触点

    5. 兼容性和支持


    - 兼容性: 防误触设计的接线盒不能与标准接线盒配合使用;开放式接线盒则可与其他标准接线盒兼容
    - 支持和服务: 客户服务提供定制配置和售后技术支持,包括特定应用的工程解决方案

    6. 常见问题与解决方案


    - 问题: 连接器无法正确对接
    - 解决办法: 检查是否有异物阻塞连接器,确保连接器干净且无损坏
    - 问题: 触点过热
    - 解决办法: 检查导线是否超出建议规格,确认安装是否正确

    7. 总结和推荐


    总体来说,Anderson Power Products 的 PP15/45 系列产品在功率密度、连接多样性和安全性能方面表现出色。对于需要高性能、高可靠性的应用场景,PP15/45 系列是一个非常值得推荐的选择。其独特的防误触设计和多样化的配置使其成为众多应用场合的理想选择。如果您在寻找一款兼具高性能和安全性的接线盒,PP15/45 系列无疑是最佳选择之一。

1399G1参数

参数
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

1399G1厂商介绍

Anderson Power是一家专注于电力连接解决方案的公司,提供广泛的产品,包括端子、连接器、电缆组件和定制解决方案。其产品主要分为以下几类:

1. 端子和接触件:提供多种端子和接触件,适用于不同的电流和电压需求。
2. 连接器:包括圆形、矩形和定制连接器,适用于各种工业和商业应用。
3. 电缆组件:提供预制和定制电缆组件,以满足特定的电气连接需求。
4. 定制解决方案:根据客户的具体要求设计和制造定制的电力连接解决方案。

Anderson Power的产品广泛应用于以下领域:

- 工业自动化:为自动化设备提供稳定可靠的电力连接。
- 可再生能源:在太阳能、风能等领域提供高效的电力传输解决方案。
- 电动汽车:为电动汽车的充电和电池管理系统提供连接解决方案。
- 电信:在通信基础设施中提供稳定的电力和信号连接。

Anderson Power的优势在于:

- 技术创新:持续投入研发,以技术创新满足市场需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:能够根据客户的特定需求提供定制化的解决方案。
- 全球网络:拥有广泛的全球分销网络,确保产品供应的及时性和便利性。

1399G1数据手册

厂牌 PDF简要描述 下载
ANDERSON POWER 刀片式电源连接器 - 配件 ANDERSON POWER 1399G1 1399G1数据手册

1399G1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.2526
10+ ¥ 4.9572
100+ ¥ 4.34
500+ ¥ 3.46
库存: 38
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.25
直接购买
加入购物车
