B02265G2

厂牌: ANDERSON POWER
产品描述: Conn Housing RCP 2 POS Crimp ST Cable Mount
供应商型号: ET-2846880
供应商: 海外现货
标准整包数: 1

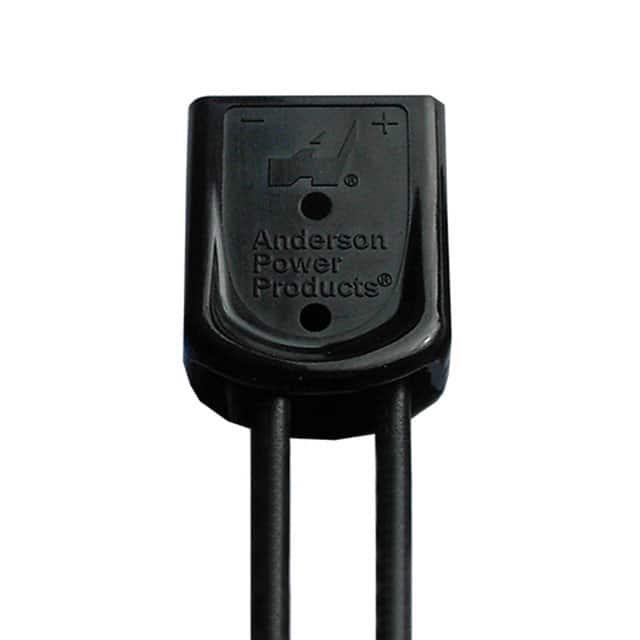

ANDERSON POWER 刀片式电源连接器 - 外壳 B02265G2

B02265G2概述

    SBS® Mini Connectors:紧凑高效的小型直流电源连接器
    SBS® Mini系列连接器是Anderson Power Products公司推出的最小尺寸直流电源连接器之一。它特别适用于需要频繁插拔操作的应用场景,具有显著的优势和特点。本文将详细探讨SBS® Mini的技术参数、应用案例、兼容性及常见问题解决方案,帮助您更好地了解这一先进的连接器系统。

    产品简介


    SBS® Mini是Anderson Power Products的SBS®系列中最紧凑的直流电源连接器。该系列产品设计用于20到10 AWG(0.52到5.3平方毫米)的导线,最大电流承载能力达到52安培。它采用两针的设计,能够保证热插拔操作的安全性和稳定性,使用户可以在不切断电源的情况下更换或连接组件。

    技术参数


    - 电流承载能力:最高可达52安培。
    - 电压等级:适用于600伏AC/DC电路。
    - 接触电阻:平均值为0.525毫欧姆(针对10 AWG导线)。
    - 操作温度范围:-4°F至221°F(-20°C至105°C)。
    - 热插拔认证:UL认证的热插拔评级达到45安培@72伏DC。
    - 防水防尘等级:符合IEC 60529 IP20标准。
    - 材料:壳体采用聚碳酸酯树脂,弹簧接触件由不锈钢制成。
    - 阻燃等级:UL94 V-0。

    产品特点和优势


    - 安全防护:具备触电保护功能,可有效减少意外接触风险。
    - 机械键控:通过颜色编码防止误配不同电压等级的连接器。
    - 紧凑设计:尺寸小巧,易于操作和安装,提高系统的用户友好性。
    - 高可靠性:经测试,银镀层版本可承受高达1,500次插拔循环,适合电路中断或热插拔应用。

    应用案例和使用建议


    - 汽车工业:用于车辆内部配电系统。
    - 户外活动:适用于便携式电源供应设备。
    - 通信基础设施:作为备用电源的连接点。
    使用建议:
    - 选择合适的导线尺寸以确保电流容量匹配。
    - 使用官方推荐的工具进行安装,避免损坏连接器。
    - 定期检查并清洁连接器,确保长期稳定运行。

    兼容性和支持


    SBS® Mini与SBS® Mini Housing、电缆夹装配套件兼容,可与其他单个位置的Powerpole® 15到45系列连接器堆叠,创建自定义配置。

    常见问题与解决方案


    1. 接触不良
    - 解决方法:确保导线正确安装并检查连接器是否有污垢或损坏。
    2. 热插拔过程中温度过高
    - 解决方法:选择更大规格的导线或采用更有效的散热措施。
    3. 外壳损坏
    - 解决方法:根据具体损坏情况更换新的外壳或部件。

    总结和推荐


    SBS® Mini连接器凭借其紧凑设计、高电流承载能力和可靠的安全防护功能,在多个行业得到广泛应用。对于追求高效且安全的直流电源解决方案的专业人士来说,这无疑是一个值得考虑的选择。尽管存在一些需要注意的细节问题,但总体而言,这款产品展现了出色的性价比和市场竞争力,推荐给需要高质量直流连接解决方案的用户。

B02265G2参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

B02265G2厂商介绍

Anderson Power是一家专注于电力连接解决方案的公司,提供广泛的产品,包括端子、连接器、电缆组件和定制解决方案。其产品主要分为以下几类:

1. 端子和接触件:提供多种端子和接触件,适用于不同的电流和电压需求。
2. 连接器:包括圆形、矩形和定制连接器,适用于各种工业和商业应用。
3. 电缆组件:提供预制和定制电缆组件,以满足特定的电气连接需求。
4. 定制解决方案:根据客户的具体要求设计和制造定制的电力连接解决方案。

Anderson Power的产品广泛应用于以下领域:

- 工业自动化:为自动化设备提供稳定可靠的电力连接。
- 可再生能源:在太阳能、风能等领域提供高效的电力传输解决方案。
- 电动汽车:为电动汽车的充电和电池管理系统提供连接解决方案。
- 电信:在通信基础设施中提供稳定的电力和信号连接。

Anderson Power的优势在于:

- 技术创新:持续投入研发,以技术创新满足市场需求。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 定制服务:能够根据客户的特定需求提供定制化的解决方案。
- 全球网络:拥有广泛的全球分销网络,确保产品供应的及时性和便利性。

B02265G2数据手册

厂牌 PDF简要描述 下载
ANDERSON POWER 刀片式电源连接器 - 外壳 ANDERSON POWER B02265G2 B02265G2数据手册

B02265G2封装设计

查看详情并下载
Symbol
Footprint
3D Model
