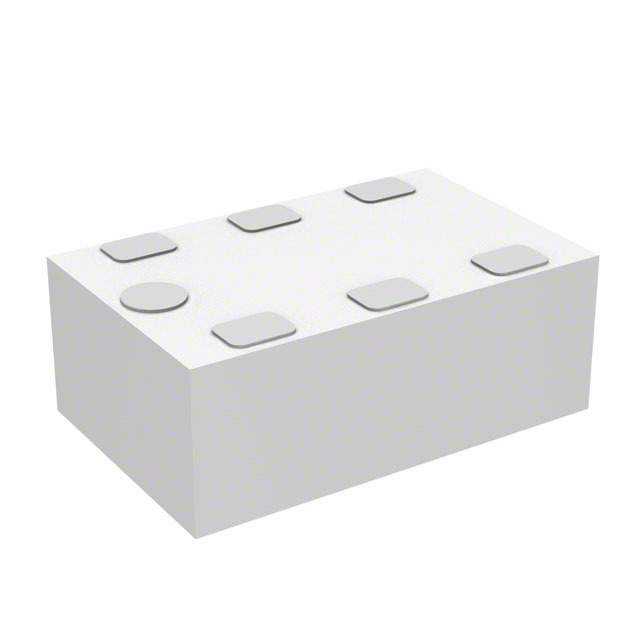

PD0922J5050D2HF

产品分类: RF功分器/合路器
厂牌: ANAREN
产品描述: 2.15GHz 50Ω 950MHz SMD 板安装 1.3mm(长度)*2.1mm(宽度)
供应商型号:
供应商:
标准整包数: 0
ANAREN RF功分器/合路器 PD0922J5050D2HF

PD0922J5050D2HF概述

    # Anaren PD0922J5050D2HF Ultra Low Profile 0805 Power Divider 技术手册

    产品简介


    Anaren PD0922J5050D2HF 是一款超低轮廓 0805 尺寸的威尔金森功率分配器(Wilkinson Power Divider),专为高密度集成设计。它特别适用于多种射频通信领域,包括数字视频广播卫星系统(DVB-S)、全球移动通信系统(GSM)、数字蜂窝系统(DCS)、个人通信服务(PCS)、码分多址(CDMA)和全球定位系统(GPS)。

    技术参数


    主要参数
    - 频率范围:950 MHz 至 2150 MHz
    - 输入端口阻抗:50Ω
    - 输出端口阻抗:50Ω
    - 回波损耗:最小 9.3 dB,典型 11 dB
    - 插入损耗:最大 0.8 dB(室温下,高温时约为 0.1 dB 更高)
    - 幅度平衡:最小 0.1 dB,最大 0.5 dB
    - 相位平衡:最小 1°,最大 3°
    - 隔离度(输出端口):最小 10.5 dB,典型 12 dB
    - 功率处理能力:2 瓦
    - 高度轮廓:0.8 毫米
    - 操作温度范围:-55°C 至 +85°C
    特性
    - 宽带频率范围:500 MHz 至 8.0 GHz
    - 高隔离度(输出端口):12 dB
    - 良好的回波损耗
    - 低插入损耗
    - 表面贴装
    - 带盘式包装
    - 无导电表面
    - 符合 RoHS 和无卤标准

    产品特点和优势


    PD0922J5050D2HF 的显著特点是其高集成度和高性能,能够满足严苛的射频通信应用需求。0.8 毫米的高度轮廓使其非常适合高密度电路板设计,而 12 dB 的隔离度和良好的回波损耗确保了信号的稳定传输。此外,其低插入损耗使得信号损失最小化,确保高效的能量传输。

    应用案例和使用建议


    PD0922J5050D2HF 在多个通信系统中都有广泛的应用,例如 DVB-S、GSM、DCS、PCS、CDMA 和 GPS 等。在设计过程中,需要考虑将合适的阻抗传输线连接到射频端口,以确保插入损耗、隔离度和电压驻波比符合预期规范。此外,由于需要两个外部电阻(R1 和 R2),应在 PCB 设计中预留合适的位置。
    使用建议
    - 确保射频端口与 PCB 上的传输线正确匹配,避免信号损失。
    - 在焊接过程中使用无铅工艺,以满足环保要求。
    - 选择适当的阻抗传输线,确保信号的高效传输和稳定的性能。

    兼容性和支持


    PD0922J5050D2HF 可与各种射频通信模块和设备兼容。它采用表面贴装技术(SMT),并以卷带包装形式提供,方便大批量制造的自动化生产。Anaren 公司还提供了详尽的技术支持文档和售后服务,帮助客户顺利完成产品设计和测试。

    常见问题与解决方案


    问题1:插入损耗偏高
    解决方案:检查射频端口与传输线的匹配情况,调整阻抗匹配网络。同时确认焊接过程无误,特别是外部电阻的焊接位置和阻值。
    问题2:信号隔离度不足
    解决方案:检查外部电阻的阻值和焊接位置,确保它们符合设计要求。若仍存在问题,可能需要重新设计 PCB 布局,优化信号路径。
    问题3:回波损耗差
    解决方案:确保阻抗传输线的设计符合规范,特别是在高频应用中。同时检查射频端口的连接质量和焊接质量。

    总结和推荐


    Anaren PD0922J5050D2HF 是一款高性能、高可靠性的威尔金森功率分配器,特别适合用于高密度集成和严苛的射频通信应用。它的低插入损耗、高隔离度和宽频率范围使其成为市场上的佼佼者。如果您正在寻找一款适合批量生产的射频组件,Anaren PD0922J5050D2HF 绝对值得您的考虑。

PD0922J5050D2HF参数

参数
最大电压驻波比 -
输出阻抗 50Ω
最大插入损耗 -
最大工作频率 2.15GHz
最小工作频率 950MHz
长*宽*高 1.3mm(长度)*2.1mm(宽度)
通用封装 SMD
安装方式 板安装
零件状态 在售
包装方式 卷带包装

PD0922J5050D2HF厂商介绍

Anaren公司是一家全球领先的高性能射频(RF)和微波组件制造商,专注于为****、**、通信和商业市场提供创新解决方案。公司主营产品包括:

1. 射频和微波组件:包括放大器、混频器、相控阵天线等,广泛应用于无线通信、**和电子战系统。
2. 微电子和集成电路:提供高性能的微电子解决方案,服务于高速数据传输和信号处理。
3. 定制解决方案:根据客户需求,提供定制化的射频和微波组件设计和制造服务。

Anaren的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,推动射频和微波技术的发展。
- 质量控制:严格的质量管理体系,确保产品性能稳定可靠。
- 客户定制:灵活的定制服务,满足客户特定应用需求。
- 全球服务:拥有全球销售和服务网络,为客户提供快速响应和技术支持。

Anaren以其卓越的产品性能和客户服务,在高性能射频和微波领域享有盛誉。

PD0922J5050D2HF数据手册

厂牌 PDF简要描述 下载
ANAREN RF功分器/合路器 ANAREN PD0922J5050D2HF PD0922J5050D2HF数据手册

PD0922J5050D2HF封装设计

查看详情并下载
Symbol
Footprint
3D Model
