LXH8-FW40-3

产品分类: 发光二极管
厂牌: LUMILEDS
产品描述: 120° 2.8V 700mA 圆形 白色 贴片安装 3.7mm*3.7mm*2.12mm
供应商型号: 2336342
供应商: 海外现货
标准整包数: 1

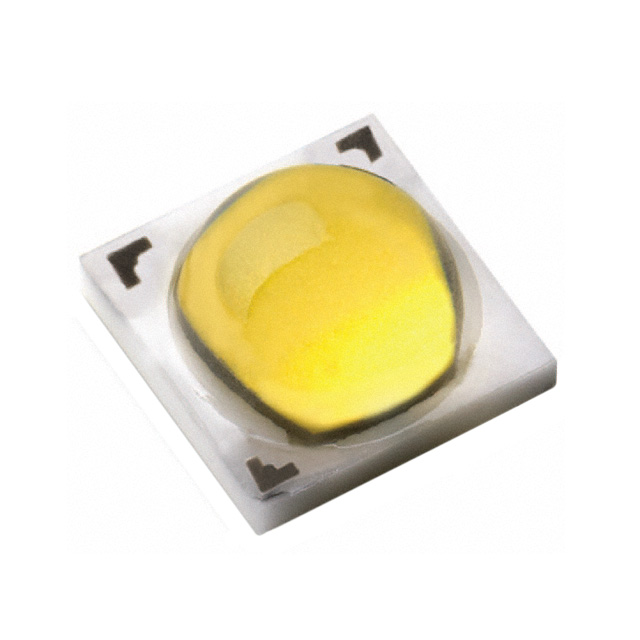

LUMILEDS 发光二极管 LXH8-FW40-3

LXH8-FW40-3概述

    LUXEON T: High-Efficacy LED for Directional and High-Lumen Applications

    1. 产品简介


    LUXEON T 是由Lumileds公司开发的一种高效能LED,旨在提供高光效和高流明密度,以便在方向性和高流明应用中实现紧密的光束控制。LUXEON T通过避免分档(Freedom from Binning),确保了优秀的光质和色彩一致性。LUXEON T适用于筒灯、高压灯、低压灯、室内区域照明和室外照明等应用场合。

    2. 技术参数


    LUXEON T 在驱动电流为700mA且结温(Tj)为85℃时进行测试和分档。以下是关键的技术规格:
    - 光通量:
    - 3000K @ 700mA 时,光通量范围为200-218 lm
    - 4000K @ 700mA 时,光通量范围为210-249 lm
    - 5000K @ 700mA 时,光通量范围为220-255 lm
    - 光效:
    - 3000K @ 700mA 时,光效范围为111-123 lm/W
    - 4000K @ 700mA 时,光效范围为127-140 lm/W
    - 5000K @ 700mA 时,光效范围为130-143 lm/W
    - 色温:
    - 3000K
    - 4000K
    - 5000K
    - 5700K
    - 6500K
    - 最大驱动电流: 1050 mA
    - 最大反向电压: 无设计要求
    - 最高工作温度: 135℃
    - 最低存储温度: -40℃

    3. 产品特点和优势


    LUXEON T 具备以下特点和优势:
    - 免分档:确保光质的一致性,消除因不同批次分档造成的色彩差异。
    - 低VF 和热阻:允许较小的散热片并提高光通量。
    - 紧凑尺寸:适合精确的光束控制。
    - 高光效:从紧凑光源获得卓越的光输出和效能。
    - 低系统成本:有助于系统优化。

    4. 应用案例和使用建议


    LUXEON T 主要应用于:
    - 筒灯:适用于住宅和商业场所的照明。
    - 高压灯和低压灯:适用于需要高亮度和良好光束控制的应用。
    - 室内区域照明:适合办公室、商店等空间的照明需求。
    - 室外照明:如路灯、景观照明等。
    使用建议:
    - 确保适当的散热设计,以保持 LED 的正常工作温度。
    - 使用适当的驱动电路,以确保 LED 的稳定工作。
    - 在安装过程中要注意正确的焊点位置,避免对LED造成物理损伤。

    5. 兼容性和支持


    LUXEON T 与常见的印刷电路板(PCB)焊盘设计兼容。制造商提供了详细的焊接指南,包括再流焊曲线的参数,确保可靠的焊接过程。此外,Lumileds公司还提供了技术支持和售后维护服务。

    6. 常见问题与解决方案


    - 问题:如何处理静电敏感性?
    - 解决方案:遵循ANSI/ESDA/JEDEC JS-001-2012标准,采用Class B级防护措施。
    - 问题:焊接温度过高怎么办?
    - 解决方案:遵循JEDEC标准020c规定的焊接温度(260℃),并确保不超过3次的回流焊接循环。

    7. 总结和推荐


    LUXEON T 是一款高效能、高可靠性的LED,适用于多种照明应用。其优越的光效、一致的光质和广泛的应用范围使其在市场上具有很强的竞争力。强烈推荐使用LUXEON T,特别是对于需要高效能和高光效的应用场合。
    以上是关于LUXEON T LED的全面介绍。希望这些信息能帮助您更好地了解这款产品的性能和技术参数,并在实际应用中充分发挥其优势。

LXH8-FW40-3参数

参数
显示颜色 白色
视角 120°
透镜类型 -
Vf-正向电压 2.8V
透镜形状 圆形
波长 -
测试电流 700mA
长*宽*高 3.7mm*3.7mm*2.12mm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

LXH8-FW40-3厂商介绍

LUMILEDS是一家全球领先的LED照明解决方案提供商,总部位于荷兰。公司专注于研发、制造和销售高品质的LED照明产品,包括LED芯片、封装器件、模组和照明解决方案。

LUMILEDS的主营产品主要分为以下几类:
1. LED芯片:提供高亮度、高效率的LED芯片,适用于各种照明应用。
2. 封装器件:包括各种封装形式的LED器件,如SMD、COB等,满足不同客户的需求。
3. 模组:提供集成化的LED模组,简化照明设计和制造过程。
4. 照明解决方案:提供一站式的照明解决方案,包括灯具、控制系统等。

LUMILEDS的产品广泛应用于以下领域:
1. 通用照明:如家居、商业、工业等场所的照明。
2. 汽车照明:包括前大灯、尾灯等汽车照明系统。
3. 特种照明:如植物照明、医疗照明等专业领域。
4. 显示屏:提供高品质的LED显示屏解决方案。

LUMILEDS的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能的LED产品。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求提供定制化的照明解决方案。
4. 全球布局:在全球范围内设有生产基地和销售网络,为客户提供便捷的服务。

LXH8-FW40-3数据手册

厂牌 PDF简要描述 下载
LUMILEDS 发光二极管 LUMILEDS LXH8-FW40-3 LXH8-FW40-3数据手册

LXH8-FW40-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
