L130-3090003000W21

产品分类: 发光二极管
厂牌: LUMILEDS
产品描述: 3μm(K) 116° 6.1V 120mA 圆形 暖白色 3030 贴片安装 3mm*3mm*620μm
供应商型号: 1416-1481-2-ND
供应商: Digi-Key
标准整包数: 5000

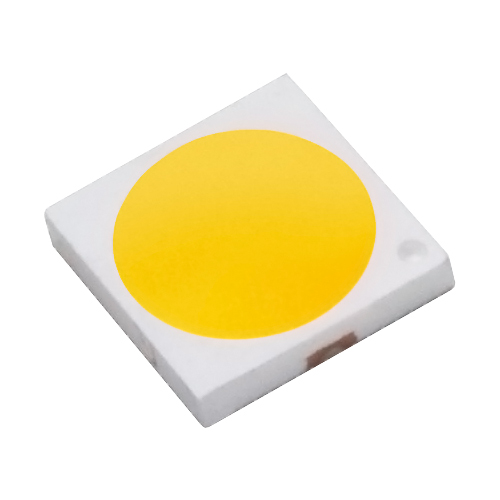

LUMILEDS 发光二极管 L130-3090003000W21

L130-3090003000W21概述


    产品简介


    LUXEON 3030 2D是一款高光通量且针对高温色差进行校准的中功率LED。它具有行业标准的封装尺寸(3.0mm x 3.0mm),并且能够以6V的工作电压为各种照明需求提供高效的解决方案。这款LED适用于室内和室外照明市场,可以覆盖所有ANSI色温(CCT)范围,并保证所需的效能和可靠性。

    技术参数


    - 封装尺寸:3.0mm x 3.0mm
    - 工作电压:6V
    - 典型正向电压:5.8V到6.6V
    - 最大正向电流:240mA
    - 最高结温:125°C
    - 最大工作温度:-40°C至105°C
    - 最大存储温度:-40°C至105°C
    - 热阻:12.0°C/W

    产品特点和优势


    - 行业标准封装:使现有3030系列封装的直接替换变得简单。
    - 微色分箱技术:确保颜色一致性,使得LED在同一应用条件下(如85°C)的色差在ANSI规定的范围内。
    - 卓越的光输出:在最大电流下提供较高的光通量,减少LED的数量。
    - 高度可靠:适用于广泛的室内和室外照明应用,提供稳定的性能和长寿命。

    应用案例和使用建议


    应用案例
    LUXEON 3030 2D广泛应用于以下照明设备:
    - 道路照明(如路灯)
    - 工业照明(如仓库照明)
    - 室内照明(如住宅、商业建筑)
    使用建议
    为了最大化光输出并保持一致的颜色表现,在安装和使用过程中需注意:
    - 确保良好的散热设计,避免过高的工作温度导致性能下降。
    - 选择合适的驱动电流以获得最佳的光效。
    - 在不同光照条件下测试以确保颜色一致性和稳定性。

    兼容性和支持


    LUXEON 3030 2D适用于现有的3030封装标准,因此可以直接替代同类产品。制造商提供了详细的焊接指南、湿度敏感度等级和包装信息,帮助客户顺利安装和维护产品。此外,还提供技术支持,确保在使用过程中遇到问题时能得到及时的解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED光输出不足 | 检查驱动电流是否符合规格,确保良好的散热。 |
    | 色差超出预期 | 核对所选LED的色温范围,确保与应用要求匹配。 |
    | 寿命短 | 确认LED工作温度在推荐范围内,避免长期超负荷运行。 |

    总结和推荐


    LUXEON 3030 2D凭借其高光通量、精确的颜色控制和可靠的性能,成为室内和室外照明市场的理想选择。通过微色分箱技术和行业标准封装,它能够在广泛的温度和光照条件下保持一致的表现。对于需要高效能、高稳定性的照明应用来说,这款LED是一个值得推荐的产品。同时,制造商提供了详细的技术文档和支持服务,使其易于安装和维护。总之,LUXEON 3030 2D是照明系统设计者和工程师们值得信赖的选择。

L130-3090003000W21参数

参数
波长 3μm(K)
测试电流 120mA
显示颜色 暖白色
视角 116°
透镜类型 -
Vf-正向电压 6.1V
透镜形状 圆形
长*宽*高 3mm*3mm*620μm
通用封装 3030
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

L130-3090003000W21厂商介绍

LUMILEDS是一家全球领先的LED照明解决方案提供商,总部位于荷兰。公司专注于研发、制造和销售高品质的LED照明产品,包括LED芯片、封装器件、模组和照明解决方案。

LUMILEDS的主营产品主要分为以下几类:
1. LED芯片:提供高亮度、高效率的LED芯片,适用于各种照明应用。
2. 封装器件:包括各种封装形式的LED器件,如SMD、COB等,满足不同客户的需求。
3. 模组:提供集成化的LED模组,简化照明设计和制造过程。
4. 照明解决方案:提供一站式的照明解决方案,包括灯具、控制系统等。

LUMILEDS的产品广泛应用于以下领域:
1. 通用照明:如家居、商业、工业等场所的照明。
2. 汽车照明:包括前大灯、尾灯等汽车照明系统。
3. 特种照明:如植物照明、医疗照明等专业领域。
4. 显示屏:提供高品质的LED显示屏解决方案。

LUMILEDS的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能的LED产品。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求提供定制化的照明解决方案。
4. 全球布局:在全球范围内设有生产基地和销售网络,为客户提供便捷的服务。

L130-3090003000W21数据手册

厂牌 PDF简要描述 下载
LUMILEDS 发光二极管 LUMILEDS L130-3090003000W21 L130-3090003000W21数据手册

L130-3090003000W21封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0649 ¥ 0.5375
10000+ $ 0.0576 ¥ 0.4778
25000+ $ 0.054 ¥ 0.4478
50000+ $ 0.0486 ¥ 0.4031
125000+ $ 0.0468 ¥ 0.3882
库存: 80000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 2687.5
