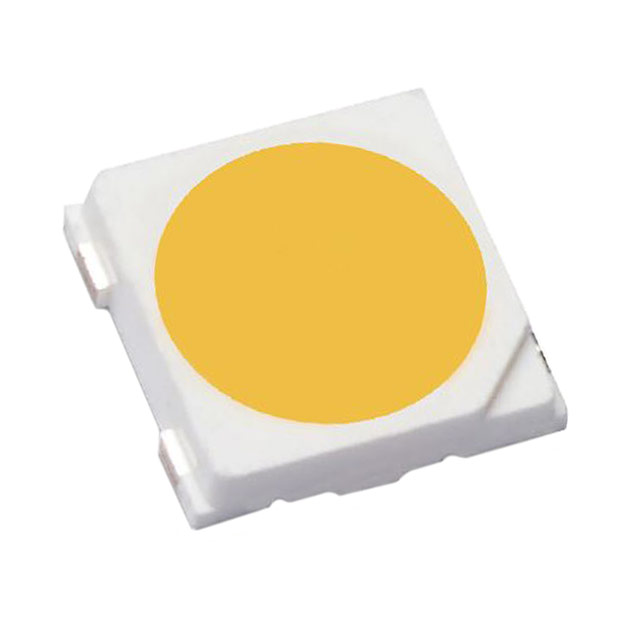

L135-4080CA35000P1

产品分类: 发光二极管
厂牌: LUMILEDS
产品描述: Lumileds 白光LED, LUXEON 3535L系列, 3535封装, 52 lm, 3.7 x 3.5 x 0.8mm
供应商型号: L135-4080CA35000P1
供应商: TME
标准整包数: 2
LUMILEDS 发光二极管 L135-4080CA35000P1

L135-4080CA35000P1概述

    LUXEON 3535L LED 技术手册

    产品简介


    LUXEON 3535L 系列LED是一款高性能照明解决方案,适用于室内和室外照明应用。其高效率结合所需的质量光效,使其在多种分布式光源应用中表现出色。该系列包含三种产品:
    - LUXEON 3535L: 入门级亮度和效能
    - LUXEON 3535L HE: 中等亮度和效能
    - LUXEON 3535L HE Plus: 高亮度和最高效能
    此系列LED采用3535封装,支持全范围的相关色温(CCT)和显色指数(CRI),并且符合多项行业标准认证,如ENERGY STAR®和DLC Premium认证。

    技术参数


    LUXEON 3535L 系列LED的测试条件为:在25°C的结温下,采用20毫秒单脉冲100毫安进行测试和分档。
    产品选择指南
    以下是LUXEON 3535L 系列在100毫安和65毫安电流下的性能参数:
    | 产品型号 | 相关色温(K) | 最小CRI | 最大CRI | 最大光通量(lm) | 平均光通量(lm) | 最小光通量(lm) | 最大光效(lm/W) | 平均光效(lm/W) | 最小光效(lm/W) |
    ||
    | LUXEON 3535L | 2700 | 80 | 90 | 156 | 145 | 136 | 156 | 142 | 128 |
    | LUXEON 3535L HE | 2700 | 80 | 90 | 172 | 164 | 154 | 172 | 163 | 155 |
    光学特性
    在100毫安电流,25°C温度下,LUXEON 3535L 系列的总光束角为140度,入射角为115度。
    电气和热特性
    在100毫安电流,25°C温度下,LUXEON 3535L 系列的正向电压典型值为2.7到2.8伏特,最大值为3.4伏特。最大结温为125°C,最大驱动电流为300毫安。
    绝对最大额定值
    - 直流正向电流: 300毫安
    - 峰值脉冲正向电流: 350毫安
    - 结温: 125°C
    - 静电敏感度: ANSI/ESDA/JEDEC JS-001-2012 标准2类
    - 工作结温: -40°C 到 105°C
    - LED存储温度: -40°C 到 105°C
    - 焊接温度: JEDEC 020D 260°C

    产品特点和优势


    LUXEON 3535L 系列的主要特点是高效率和可靠性。它的设计旨在满足室内和室外照明市场的严格要求。主要优势包括:
    - 节能认证: 符合ENERGY STAR® 和DLC Premium标准
    - 颜色控制: 1/7th ANSI色彩分区,提供精确的颜色控制
    - 高驱动电流: 最大驱动电流为300毫安,减少LED数量
    - 宽温度范围: 结点温度可达105°C,适用于高温环境
    - 环保材料: 不含铅、汞、镉、六价铬、聚溴联苯(PBB)和聚溴二苯醚(PBDE)

    应用案例和使用建议


    LUXEON 3535L 系列适用于多种照明应用,例如:
    - 室内和室外照明
    - 筒灯和嵌入式灯具
    - 工业照明
    在实际应用中,可以采用合适的散热设计来提高LED的使用寿命。同时,根据不同的应用场景选择适合的产品型号。

    兼容性和支持


    LUXEON 3535L 系列LED与市面上主流的电子元器件具有良好的兼容性。此外,Lumileds公司提供了全面的技术支持,包括在线文档、应用指南和技术咨询服务。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题: LED光效不足
    解决方法: 检查驱动电流是否正确,确保电路连接无误,并适当增加散热措施。
    - 问题: 色差较大
    解决方法: 重新选择合适的色彩分区(CCT/CRI),并确保安装环境的一致性。
    - 问题: LED寿命短
    解决方法: 保持工作温度在安全范围内,确保适当的电流和散热条件。

    总结和推荐


    LUXEON 3535L 系列LED以其高效率、可靠性和广泛的应用领域成为照明工程的理想选择。其独特的设计特点使其在市场上具备较强的竞争力。总体来说,LUXEON 3535L 系列是值得推荐的优质LED产品。

L135-4080CA35000P1参数

参数
显示颜色 白色
视角 115°
透镜类型 有色
Vf-正向电压 2.8V
透镜形状 矩形
波长 4μm(K)
测试电流 100mA
长*宽*高 3.5mm*3.4mm*800μm
通用封装 3535
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

L135-4080CA35000P1厂商介绍

LUMILEDS是一家全球领先的LED照明解决方案提供商,总部位于荷兰。公司专注于研发、制造和销售高品质的LED照明产品,包括LED芯片、封装器件、模组和照明解决方案。

LUMILEDS的主营产品主要分为以下几类:
1. LED芯片:提供高亮度、高效率的LED芯片,适用于各种照明应用。
2. 封装器件:包括各种封装形式的LED器件,如SMD、COB等,满足不同客户的需求。
3. 模组:提供集成化的LED模组,简化照明设计和制造过程。
4. 照明解决方案:提供一站式的照明解决方案,包括灯具、控制系统等。

LUMILEDS的产品广泛应用于以下领域:
1. 通用照明:如家居、商业、工业等场所的照明。
2. 汽车照明:包括前大灯、尾灯等汽车照明系统。
3. 特种照明:如植物照明、医疗照明等专业领域。
4. 显示屏:提供高品质的LED显示屏解决方案。

LUMILEDS的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能的LED产品。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求提供定制化的照明解决方案。
4. 全球布局:在全球范围内设有生产基地和销售网络,为客户提供便捷的服务。

L135-4080CA35000P1数据手册

厂牌 PDF简要描述 下载
LUMILEDS 发光二极管 LUMILEDS L135-4080CA35000P1 L135-4080CA35000P1数据手册

L135-4080CA35000P1封装设计

查看详情并下载
Symbol
Footprint
3D Model
