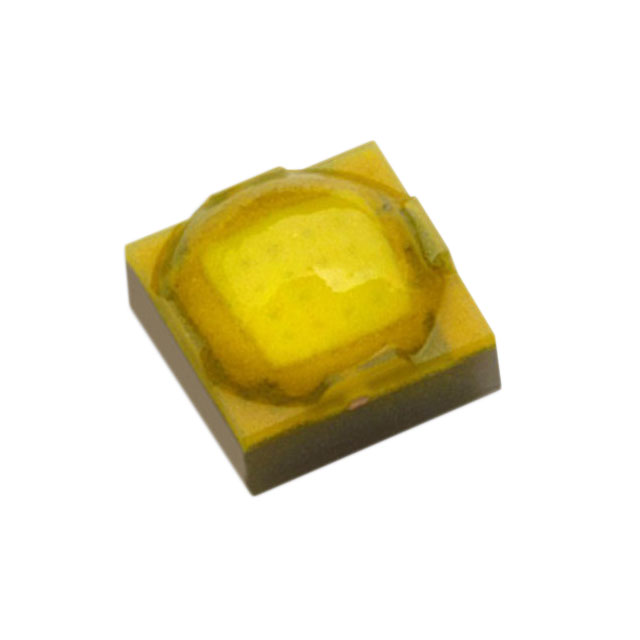

L1C1-5790000000000

产品分类: 发光二极管
厂牌: LUMILEDS
产品描述: 5.7μm(K) 150° 2.75V 350mA 圆形 透明 冷色 SMD 贴片安装 2mm*2mm*1.5mm
供应商型号: AV-S-LMIL1C1579000000!A
供应商: Avnet
标准整包数: 1000
LUMILEDS 发光二极管 L1C1-5790000000000

L1C1-5790000000000概述

    Illuminati DS144 LUXEON C Color Line 产品技术手册解析

    1. 产品简介


    LUXEON C Color Line 是由Lumileds公司推出的一系列高效率彩色LED产品,包括各种颜色的LED。这些LED设计用于无缝混合色彩,具有相同的焦距,提供一致的辐射图案,优化光学效率。同时,低顶盖设计消除了光通量和光源尺寸之间的折衷问题,适用于聚光灯、洗墙灯和景观照明等多种应用场合。

    2. 技术参数


    - 电流: 驱动电流为350mA时,结温(Tj)为85°C。
    - 电压范围:
    - 红色:1.75V至2.50V
    - 红橙色:1.75V至2.50V
    - 蓝色:2.50V至3.50V
    - 白色:2.50V至3.50V
    - 热阻: 行业最低的热阻,提高了光输出并降低了散热器成本。
    - 最大额定值:
    - 直流连续正向电流:1050mA
    - 脉冲峰值正向电流:1300mA
    - 结温(DC及脉冲):135°C

    3. 产品特点和优势


    - 光谱混合能力: 通过单一焦距实现无瑕疵的颜色混合,确保一致的辐射模式。
    - 光学效率: 高效设计减少了能量损失,优化了整体光输出。
    - 机械设计: 小巧的2x2mm²对称封装有助于密集排列和限制再流焊接过程中的旋转影响。
    - 热管理: 优秀的热管理设计有助于降低热量,提高系统寿命。

    4. 应用案例和使用建议


    应用案例:
    - 聚光灯: 适用于需要精准照明的应用,如舞台照明和展示陈列。
    - 洗墙灯: 适合建筑外立面的照明,能够提供均匀的照明效果。
    - 景观照明: 可以创建多样的色彩组合,提升户外装饰效果。
    使用建议:
    - 在设计过程中要考虑到LED的工作温度,避免因过热导致性能下降。
    - 使用适当的散热措施,例如散热器和良好的空气流通,以延长LED的使用寿命。

    5. 兼容性和支持


    LUXEON C Color Line系列产品与多种应用兼容,包括但不限于建筑照明、娱乐场所和应急车辆。此外,Lumileds公司提供了详尽的技术文档和支持服务,帮助客户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    问题1: 光输出不足。
    解决方案: 检查结温是否超过最大允许值,适当增加散热措施。
    问题2: 光照不均匀。
    解决方案: 检查LED的安装方向和角度,确保光线分布均匀。
    问题3: 色彩混合效果不佳。
    解决方案: 调整各LED的颜色配比,确保每个LED的工作状态一致。

    7. 总结和推荐


    总结: LUXEON C Color Line LED产品以其高效能、稳定的性能和丰富的颜色选择,在多个照明领域展现出强大的竞争力。其紧凑的设计和出色的光谱混合能力使其成为各种照明应用的理想选择。
    推荐: 我们强烈推荐使用LUXEON C Color Line LED产品,特别是在需要精确控制光输出和色彩混合的项目中。其卓越的性能和广泛的应用场景将为您的项目带来显著的优势。

L1C1-5790000000000参数

参数
波长 5.7μm(K)
测试电流 350mA
显示颜色 冷色
视角 150°
透镜类型 透明
Vf-正向电压 2.75V
透镜形状 圆形
长*宽*高 2mm*2mm*1.5mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

L1C1-5790000000000厂商介绍

LUMILEDS是一家全球领先的LED照明解决方案提供商,总部位于荷兰。公司专注于研发、制造和销售高品质的LED照明产品,包括LED芯片、封装器件、模组和照明解决方案。

LUMILEDS的主营产品主要分为以下几类:
1. LED芯片:提供高亮度、高效率的LED芯片,适用于各种照明应用。
2. 封装器件:包括各种封装形式的LED器件,如SMD、COB等,满足不同客户的需求。
3. 模组:提供集成化的LED模组,简化照明设计和制造过程。
4. 照明解决方案:提供一站式的照明解决方案,包括灯具、控制系统等。

LUMILEDS的产品广泛应用于以下领域:
1. 通用照明:如家居、商业、工业等场所的照明。
2. 汽车照明:包括前大灯、尾灯等汽车照明系统。
3. 特种照明:如植物照明、医疗照明等专业领域。
4. 显示屏:提供高品质的LED显示屏解决方案。

LUMILEDS的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出高性能的LED产品。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求提供定制化的照明解决方案。
4. 全球布局:在全球范围内设有生产基地和销售网络,为客户提供便捷的服务。

L1C1-5790000000000数据手册

厂牌 PDF简要描述 下载
LUMILEDS 发光二极管 LUMILEDS L1C1-5790000000000 L1C1-5790000000000数据手册

L1C1-5790000000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
