BT10M-MI

产品分类: 距离传感器
厂牌: SURERTECH/抒微智能
产品描述: 5M 12V 100mA 30V 固定安装 23mm*41mm*38mm
供应商型号: SG-FHS AH 600
供应商: 国内现货
标准整包数: 1
SURERTECH/抒微智能 距离传感器 BT10M-MI

BT10M-MI概述

    南京抒微智能科技有限公司产品技术手册解读

    1. 产品简介

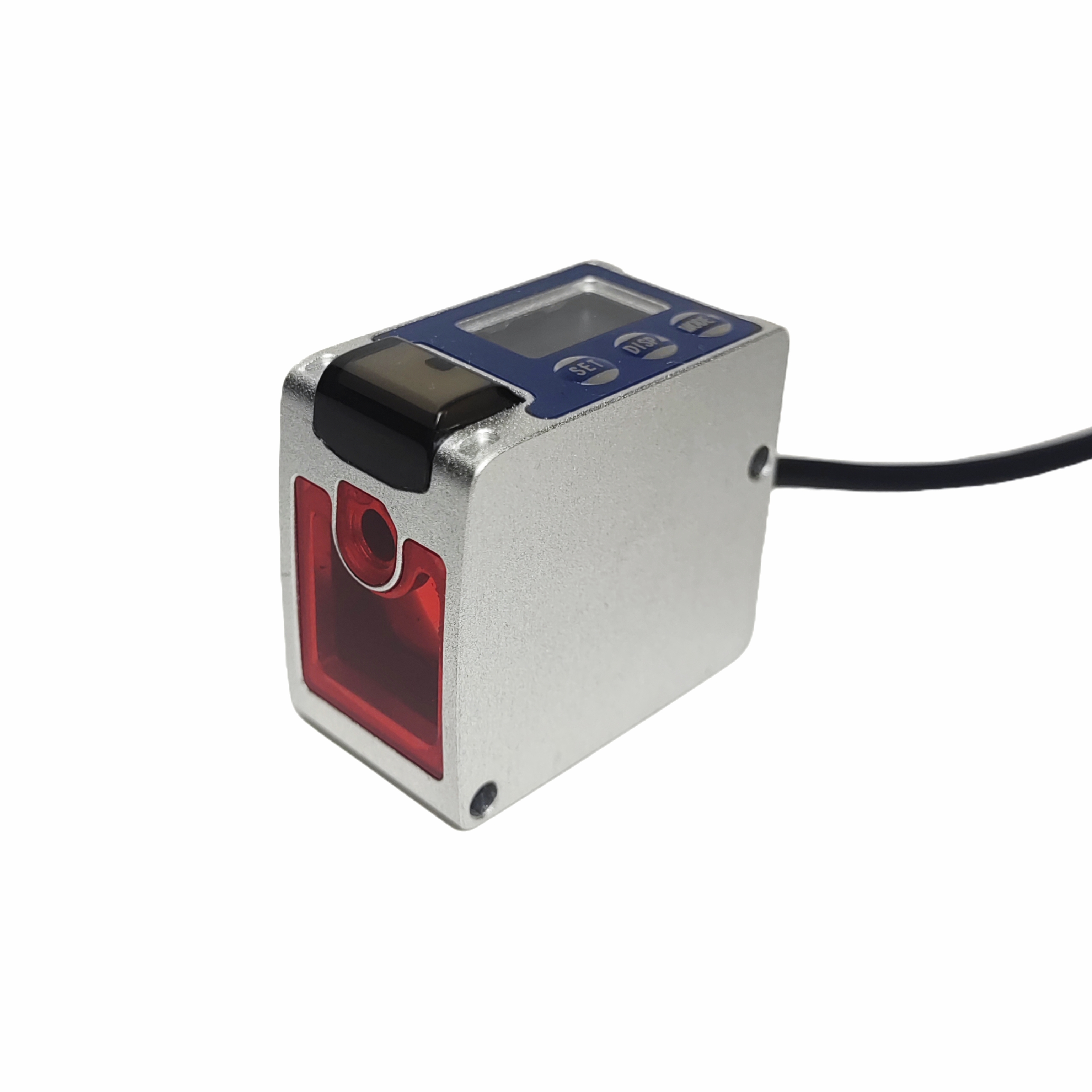

    BT10M-MI 是一款基于飞行时间(TOF)算法设计的单点激光雷达,专为工业级应用打造。它利用飞行时间技术(Direct Time Of Flight)实现了高精度的距离测量功能,适用于树脂、金属循环控制、焊接、物流自动化以及食品推列机等多个领域。凭借其强大的测距能力和高性价比,这款产品成为现代工业生产中不可或缺的关键组件。
    基本功能与应用领域:
    - 测量距离:0.05米至5米(反射率80%)
    - 支持三种检测模式:标准模式、基准面模式、窗口模式
    - 测量频率:1~2kHz(默认1kHz)
    - 环境光干扰抑制能力:高达3KLux

    2. 技术参数


    以下是 BT10M-MI 的核心技术参数:
    | 参数名称 | 技术指标 |

    | 型号 | BT10M-MI |
    | 量程 | 0.05m-5m(80%反射率) |
    | 测距频率 | 1~2kHz(默认1kHz) |
    | 测量精度 | ±10mm |
    | 重复精度 | 1mm |
    | 抗环境光能力 | 3KLux |
    | 测量激光波长 | 660nm |
    | 测量激光等级 | Class 2 |
    | 防护等级 | IP65 |
    | 尺寸(长x宽x高) | 23 x 41 x 38 mm |
    | 重量 | 40克(不含线缆) |
    | 供电电压 | 12-30V DC |
    | 峰值电流 | 100mA |
    | 平均电流 | 23mA |
    | 平均功耗 | 0.5W |
    | 通信方式 | 4-20mA |
    | 工作温度 | -20℃-+60℃ |

    3. 产品特点和优势


    BT10M-MI 具备多项突出的技术优势:
    - 高精度测量:最高精度达±10mm,分辨率可达1mm。
    - 低功耗设计:平均功耗仅为0.5W,在保持高性能的同时兼顾能源效率。
    - 高可靠性:IP65防护等级,适应多种复杂环境。
    - 灵活配置:提供标准模式、基准面模式和窗口模式,满足多样化需求。
    - 小巧轻便:尺寸仅为23mm×41mm×38mm,重量仅40克,便于集成安装。
    - 环境友好:抗3KLux环境光,确保户外工作的稳定性。

    4. 应用案例和使用建议


    典型应用场景:
    - 树脂和金属循环控制:用于监测生产线中工件的移动轨迹,提升加工效率。
    - 汽车焊接:精准检测焊接位置,减少偏差。
    - 自动仓库管理:实现货架货物的高度和位置监控。
    - 食品推列机:精确控制食品排列顺序,提高包装效率。
    使用建议:
    - 在进行单点设定时,尽量选择目标物表面反射率较高的区域,以获得最佳测量效果。
    - 针对长时间运行的场景,建议定期检查设备的工作温度,避免高温影响设备寿命。
    - 使用过程中,如需调整参数,务必按照说明书操作,避免误设导致故障。

    5. 兼容性和支持


    兼容性:
    BT10M-MI 支持多种工业协议,例如 4-20mA 输出接口,可无缝对接各类控制器和系统平台。此外,还支持用户定制输出协议,进一步提升了产品的适配性。
    技术支持:
    南京抒微智能科技有限公司为用户提供全面的技术支持服务,包括在线客服、电话咨询(025-58327981)以及电子邮件沟通(swzn@surertech.com)。如有特殊需求,还可联系官网进行定制化服务。

    6. 常见问题与解决方案


    以下为用户可能遇到的一些问题及其解决方法:
    | 问题描述 | 解决方案 |

    | 测量结果显示“” | 检查目标物是否超出测量范围或进入盲区 |
    | 输出信号不稳定 | 检查供电电压是否在正常范围内 |
    | 指示灯红灯闪烁 | 确认是否设置了合理的延迟时间 |

    7. 总结和推荐


    综合评价:
    BT10M-MI 作为一款具备高精度、高稳定性的单点激光雷达,无论是在工业制造还是物流自动化等领域都展现出了卓越的性能表现。其小巧的外形、良好的环境适应性以及丰富的功能选项使其在市场上具有显著的竞争优势。
    推荐结论:
    综上所述,我们强烈推荐 BT10M-MI 作为工业自动化和高端制造领域的首选测距设备。它不仅能够满足日常生产需求,还能为企业带来更高的经济效益和技术价值。
    联系方式:
    - 官网: http://www.surertech.com
    - 电话: 025-58327981
    - 地址: 江苏省南京市雨花台区铁心桥街道茗苑路6号软件谷芯创产业园2号楼4层
    南京抒微智能科技有限公司版权所有 © 2024

BT10M-MI参数

参数
最大供电电流 100mA
最大工作供电电压 30V
最小工作供电电压 12V
输出类型 -
感应距离 5M
长*宽*高 23mm*41mm*38mm
安装方式 固定安装
应用等级 工业级
零件状态 在售

BT10M-MI数据手册

厂牌 PDF简要描述 下载
SURERTECH/抒微智能 距离传感器 SURERTECH/抒微智能 BT10M-MI BT10M-MI数据手册

BT10M-MI封装设计

查看详情并下载
Symbol
Footprint
3D Model
