首页  >  产品百科  >  BT10M-485

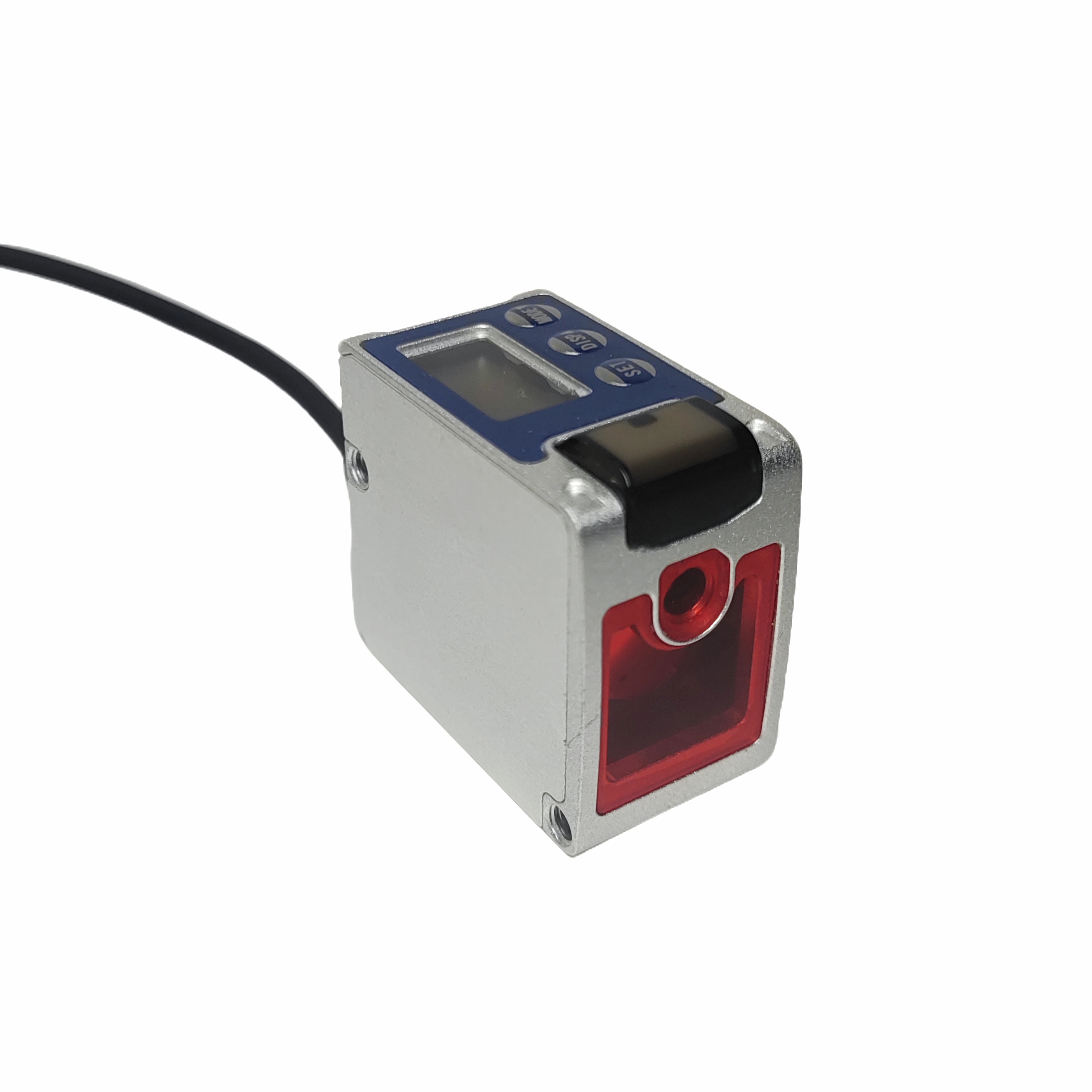

BT10M-485

产品分类: 距离传感器
厂牌: SURERTECH/抒微智能
产品描述: 5M RS-485 12V 100mA 30V 固定安装 23mm*41mm*38mm
供应商型号: SG-HXS 50-NP
供应商: 国内现货
标准整包数: 1
SURERTECH/抒微智能 距离传感器 BT10M-485

BT10M-485概述

    # BT10M-485 单点激光雷达技术手册解析

    1. 产品简介


    BT10M-485是一款基于APD方案的单点激光雷达,采用飞行时间(TOF)算法,适用于多种工业和物流应用场景。其核心功能是通过高精度测距,为用户提供可靠的测量结果。BT10M-485支持多种检测模式,包括标准模式、基准面模式和窗口模式,广泛应用于树脂/金属循环控制、汽车焊接、物流自动化及食品生产线等领域。
    主要功能
    - 高精度测距:最大测量距离5米,测量盲区5厘米,分辨率1毫米。
    - 快速响应:测距频率高达1~2kHz,适合高速动态检测需求。
    - 极强环境适应性:抗环境光能力强,可达3KLux。
    - 多功能性:支持多种检测模式,满足多样化应用场景。
    应用领域
    - 树脂、金属循环控制
    - 汽车、金属焊接
    - 自动化仓储物流
    - 食品推列机系统

    2. 技术参数


    以下是BT10M-485的技术参数表,简要概括如下:
    | 参数 | 规格 |

    | 型号 | BT10M-485 |
    | 测量范围 | 0.05m-5m |
    | 测距频率 | 1~2kHz |
    | 测距精度 | ±10mm |
    | 重复精度 | 1mm |
    | 抗环境光能力 | 3KLux |
    | 测量激光波长 | 660nm |
    | 测量激光等级 | Class 2 |
    | 测量激光视场角 | 4mm直径@1m |
    | 输入电压 | 12-30V DC |
    | 平均功耗 | 0.5W |
    | 通信方式 | RS485 |
    | 防护等级 | IP65 |
    | 尺寸 | 23mm×41mm×38mm |
    | 重量 | 40克(不含线缆) |

    3. 产品特点和优势


    产品特点
    1. 高性能TOF算法:直接测量飞行时间,快速准确获取距离数据。
    2. 小体积设计:紧凑型结构,方便集成到各种设备中。
    3. 多样化的检测模式:适应复杂多变的应用场景。
    4. 耐用性强:可在-20℃至+60℃环境下稳定工作。
    产品优势
    - 出色的性价比:同类产品中具备优异的性能表现。
    - 广泛适用性:不受安装位置限制,适配多种工况。
    - 易用性高:通过简单的按键操作即可完成设置,易于维护。

    4. 应用案例和使用建议


    应用案例
    - 在物流仓储中,用于货架货物的精准定位,提高拣货效率。
    - 在汽车制造行业,用于焊接机器人的精确校准,确保焊接质量。
    - 在食品加工领域,监控生产线上的产品排列状态,提升生产效率。
    使用建议
    1. 确保传感器的工作温度范围符合实际应用环境。
    2. 避免强光源直射,如需应对高亮度环境,可考虑外部遮光措施。
    3. 根据具体应用场景选择合适的检测模式,并适当调整迟滞距离和延时设置。

    5. 兼容性和支持


    兼容性
    - BT10M-485支持RS485通信接口,与大多数主流控制器兼容。
    - 可根据客户需求定制输出协议。
    厂商支持
    - 南京抒微智能科技有限公司提供详尽的产品技术支持和售后服务。
    - 客户可通过电话(025-58327981)或电子邮件(swzn@surertech.com)联系官方获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 测量结果显示“” | 检查目标是否在盲区或超过测量范围。 |
    | 输出信号异常 | 检查电源连接是否正确。 |
    | 延时功能无法生效 | 确认是否选择了正确的延时模式。 |

    7. 总结和推荐


    综合评估
    BT10M-485凭借其高精度、快速响应及多功能特性,在工业自动化和物流领域表现出色。其小巧的设计、出色的性价比以及良好的用户友好性使其成为同类产品中的佼佼者。
    推荐使用
    强烈推荐给需要高精度测距和稳定性能的工业用户,尤其是物流、金属加工和食品加工行业。对于其他场景,如自动驾驶辅助或智能家居设备,也有一定的潜在应用价值。
    通过专业细致的设计和强大的技术支撑,BT10M-485无疑是一款值得信赖的高性能单点激光雷达。
    南京抒微智能科技有限公司版权所有 www.surertech.com

BT10M-485参数

参数
最小工作供电电压 12V
输出类型 RS-485
感应距离 5M
最大供电电流 100mA
最大工作供电电压 30V
长*宽*高 23mm*41mm*38mm
安装方式 固定安装
应用等级 工业级
零件状态 在售

BT10M-485数据手册

厂牌 PDF简要描述 下载
SURERTECH/抒微智能 距离传感器 SURERTECH/抒微智能 BT10M-485 BT10M-485数据手册

BT10M-485封装设计

查看详情并下载
Symbol
Footprint
3D Model
