WT50A

产品分类: 距离传感器
厂牌: SURERTECH/抒微智能
产品描述: 50M UART 9V 100mA 36V 固定安装 38mm*20mm*30mm
供应商型号: SG-LESR 15-NP
供应商: 国内现货
标准整包数: 1
SURERTECH/抒微智能 距离传感器 WT50A

WT50A概述

    基于DTOF技术的激光雷达WT50A技术手册
    南京抒微智能科技有限公司版权所有
    www.surertech.com

    1. 产品简介

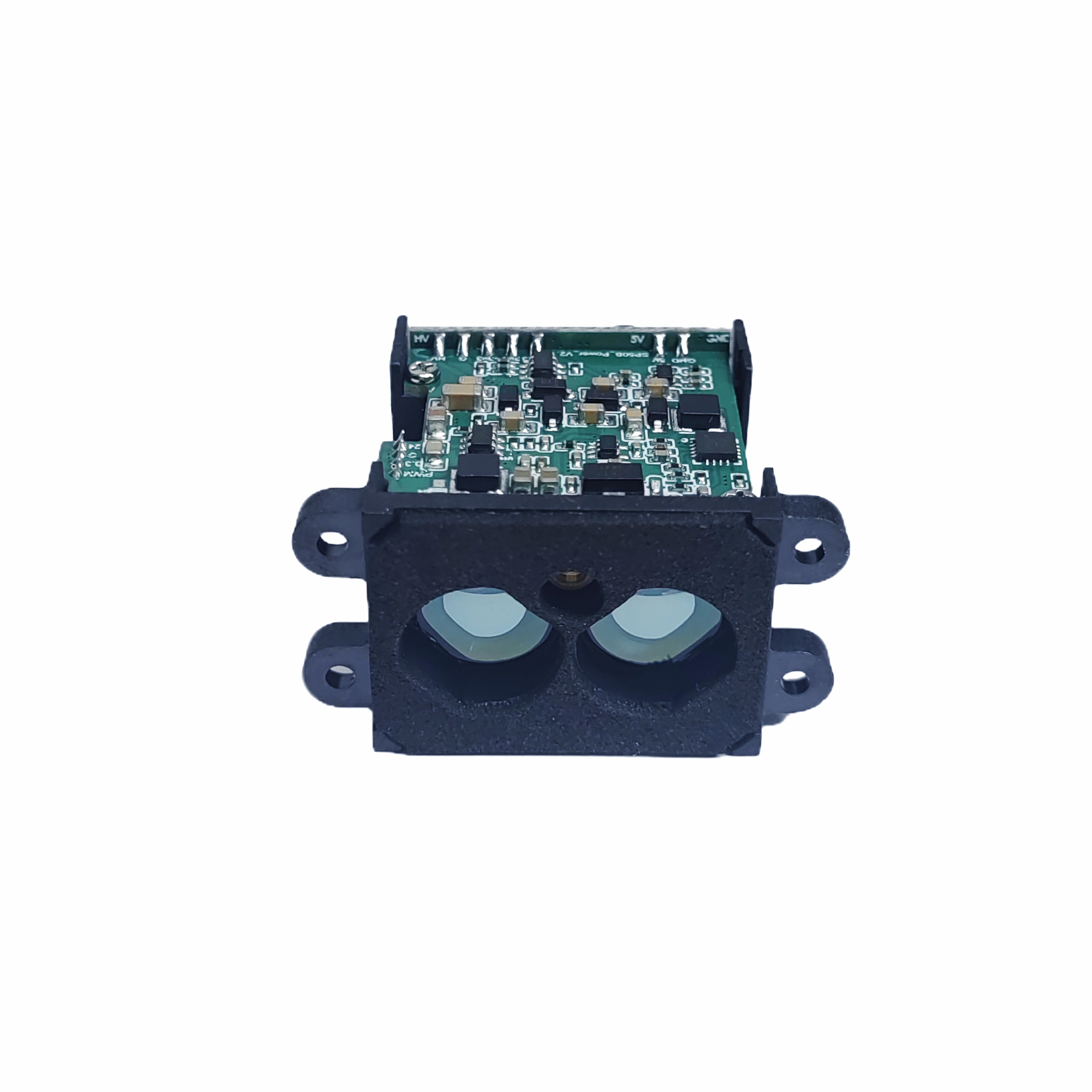

    WT50A是一款基于直接飞行时间(DTOF)技术的高频高精度激光雷达模组,主要用于中距离测距。其核心优势在于其卓越的抗环境光能力(可达100K Lux),适合复杂室内和室外应用场景。主要应用于天车定位、车厢衔接距离控制、安防及巡检机器人等领域。该产品小巧轻便,便于集成到各类智能系统中。

    2. 技术参数


    以下是WT50A的主要技术规格和技术参数:
    | 参数 | 描述 |

    | 型号 | WT50A |
    | 测量范围 | 0.05m至50m(80%反射率下) |
    | 测距频率 | 0.05Hz 至 1kHz |
    | 测量精度 | ±10cm(10m以内),1%(10m以外) |
    | 抗环境光能力 | 100K Lux |
    | 测量激光波长 | 905nm |
    | 测量激光等级 | Class 1 |
    | 指示激光波长 | 632nm(可见红光) |
    | 指示激光等级 | Class 2 |
    | 输入电压 | 9~36V DC |
    | 峰值电流 | 100mA |
    | 平均电流 | 34mA |
    | 平均功耗 | 0.8W |
    | 通信方式 | UART |
    | 防护等级 | N/A |
    | 尺寸 | 38mm x 20mm x 30mm |
    | 重量 | 15±2g |
    | 工作温度 | -40℃ 至 +65℃(无冻结,关闭指示红光) |
    | 线缆规格 | 1.25mm间距5P散线,长度50cm |

    3. 产品特点和优势


    - 高精度测量:WT50A能够实现±10cm的测量精度,适用于工业级高精度需求。
    - 多功能支持:支持UART通信接口,可调整串口数据输出频率及波特率,满足多种应用场景。
    - 抗干扰能力:强大的抗环境光性能,在强光环境下仍能稳定工作。
    - 小巧设计:仅重15±2g,体积小巧(38mm x 20mm x 30mm),适合嵌入式应用。
    - 高可靠性:测距盲区仅5cm,同时具备优异的户外抗干扰能力,保证长期稳定运行。

    4. 应用案例和使用建议


    应用场景:
    - 天车定位:结合WT50A的高精度测距能力,实现精确的位置跟踪和操作控制。
    - 车厢衔接距离控制:通过实时监测车厢之间的距离变化,确保安全高效的操作。
    - 安防监控:用于周界监控,配合其他传感器提升整体安全性。
    - 巡检机器人:帮助机器人精准导航和障碍物检测。
    使用建议:
    - 在高反物体(如金属表面)上使用时,建议调整测距频率以提高稳定性。
    - 系统设计时考虑灰尘防护,避免因灰尘遮挡导致测量误差。
    - 建议使用红透玻璃或亚克力面板保护镜头,确保波段透过率符合标准。

    5. 兼容性和支持


    WT50A可通过UART接口轻松集成到现有系统中,其灵活的定制能力(如外形结构和输出协议)提高了适配性。公司提供完善的售后服务和技术支持,包括软件升级和硬件维修服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 测距数据异常 | 检查供电电压是否在9~36V范围内 |
    | 激光等级不达标 | 确保产品未受到物理损伤 |
    | 测量盲区超出预期 | 调整测量频率至最佳范围 |
    | 数据传输不稳定 | 核查UART通信配置是否正确 |

    7. 总结和推荐


    WT50A凭借其高精度、高可靠性和广泛适用性,在多个行业中展现出强大的竞争力。无论是需要天车定位的工厂车间,还是复杂的安防监控环境,WT50A都能胜任。此外,其灵活的定制选项和稳定的性能使其成为一款值得推荐的产品。对于追求高性能和易用性的开发者来说,WT50A无疑是理想的选择。因此,我们高度推荐WT50A激光雷达模组。
    南京抒微智能科技有限公司版权所有
    电话:025-58327981
    邮箱:swzn@surertech.com
    官网:http://www.surertech.com
    地址:江苏省南京市雨花台区铁心桥街道茗苑路6号软件谷芯创产业园2号楼4层

WT50A参数

参数
感应距离 50M
最大供电电流 100mA
最大工作供电电压 36V
最小工作供电电压 9V
输出类型 UART
长*宽*高 38mm*20mm*30mm
安装方式 固定安装
应用等级 工业级
零件状态 在售
