VB22A

产品分类: 距离传感器
厂牌: SURERTECH/抒微智能
产品描述: 20M UART 100mA 3.3V 固定安装 21mm*15mm*7.43mm
供应商型号: SG-GO 10-SME
供应商: 国内现货
标准整包数: 1

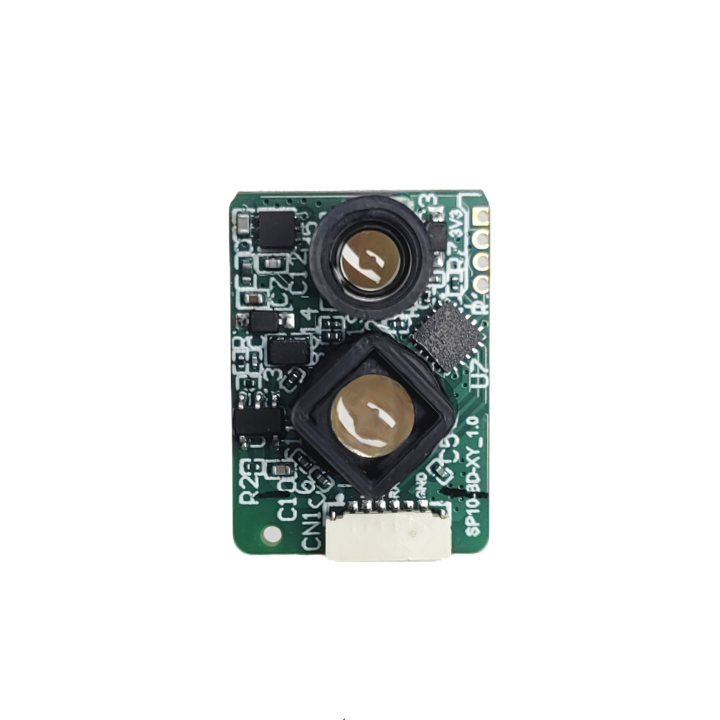

SURERTECH/抒微智能 距离传感器 VB22A

VB22A概述

    # 基于DTOF技术的单点激光雷达VB22A技术手册

    一、产品简介


    VB22A是一款基于直接飞行时间(DTOF)技术设计的单点激光雷达,由南京抒微智能科技有限公司推出。该产品广泛应用于无人机定高避障、机器人导航避障、工业光幕及AGV避障等领域。其核心优势在于小巧的体积、高性能的测距能力和卓越的抗环境光干扰能力。VB22A采用先进的DTOF测距原理,同时支持个性化定制,具有极高的性价比。

    二、技术参数


    | 参数名称 | 参数值 |

    | 测量距离 | 0.03-20米(90%反射率) |
    | 测距频率 | 500Hz |
    | 测距精度 | ±3cm (0.2~6m),1% (≥6m) |
    | 重复精度 | ±10mm |
    | 抗环境光能力 | 100KLux |
    | 测量激光波长 | 905nm |
    | 激光等级 | Class1 |
    | 视场角 | 3.4° |
    | 输入电压 | 3.3V DC |
    | 峰值电流 | 100mA |
    | 平均电流 | 75mA |
    | 平均功耗 | 0.4W |
    | 通信方式 | UART |
    | 尺寸 | 21mm x 15mm x 7.43mm |
    | 重量 | 2g |
    | 工作温度 | -30°C ~ +65°C |
    | 定制范围 | 支持外形结构定制、输入电压定制、输出协议定制 |

    三、产品特点和优势


    1. 基于DTOF测距技术:DTOF技术使VB22A具备更高的测距精度和可靠性,适合复杂场景应用。
    2. 高适应性:在各种复杂的环境中表现优异,包括室外强光干扰(100KLux)。
    3. 精准测量:支持0.03米至20米范围内高精度测距,适用于多种场景需求。
    4. 小型化设计:21x15x7.43毫米的紧凑设计,便于集成于无人机、机器人及其他小型设备。
    5. 便捷性与稳定性:产品支持模块化应用,易于安装与调试,且在不同环境下的性能稳定。

    四、应用案例和使用建议


    应用案例
    - 无人机定高避障:VB22A可用于保持无人机的高度和路径控制,确保飞行稳定性。
    - 机器人避障:工业机器人通过VB22A实时检测障碍物,提升操作安全性。
    - AGV避障:物流系统中的自动导引车(AGV)利用VB22A实现高效、智能的路径规划。
    - 工业自动化领域高速测量:适合工业生产线中的快速测距需求。
    使用建议
    1. 防护措施:避免长时间直视激光源或接触高反光表面,必要时使用透红玻璃面板增强防护。
    2. 清洁保养:定期清理镜头表面以保证测量准确性。
    3. 环境温度控制:在极端环境下作业时,应额外采取温控措施。

    五、兼容性和支持


    VB22A可通过UART接口与多种嵌入式系统无缝连接,支持主流平台开发。公司提供详尽的技术文档和及时的技术支持,同时支持定制外形、输入电压和输出协议。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 测距不准 | 确保被测物表面面积大于光斑直径。 |
    | 直接接触导致损坏 | 使用防静电手套操作。 |
    | 无法识别硬件设备 | 检查接线是否正确,重新设置波特率。 |

    七、总结和推荐


    VB22A凭借其卓越的测距精度、小巧的体积和强大的环境适应能力,在无人机、机器人等领域展现了巨大潜力。对于追求高性能且预算有限的应用场景,VB22A是理想的选择。我们强烈推荐该产品用于需要高精度、高速度测距的场合。南京抒微智能科技有限公司将继续为客户提供高质量的产品和服务,期待与您的合作!

    联系电话:025-58327981
    联系邮箱:swzn@surertech.com
    官方网站:[www.surertech.com](http://www.surertech.com)

VB22A参数

参数
输出类型 UART
感应距离 20M
最大供电电流 100mA
最大工作供电电压 3.3V
最小工作供电电压 -
长*宽*高 21mm*15mm*7.43mm
安装方式 固定安装
应用等级 工业级
零件状态 在售

VB22A数据手册

厂牌 PDF简要描述 下载
SURERTECH/抒微智能 距离传感器 SURERTECH/抒微智能 VB22A VB22A数据手册

VB22A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 69
库存: 200
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 69
直接购买
加入购物车
