BT04M-N

产品分类: 距离传感器
厂牌: SURERTECH/抒微智能
产品描述: 4M NPN 12V 100mA 30V 固定安装 20mm*11mm*33.1mm
供应商型号: SG-GO 20 SME/SP3
供应商: 国内现货
标准整包数: 1

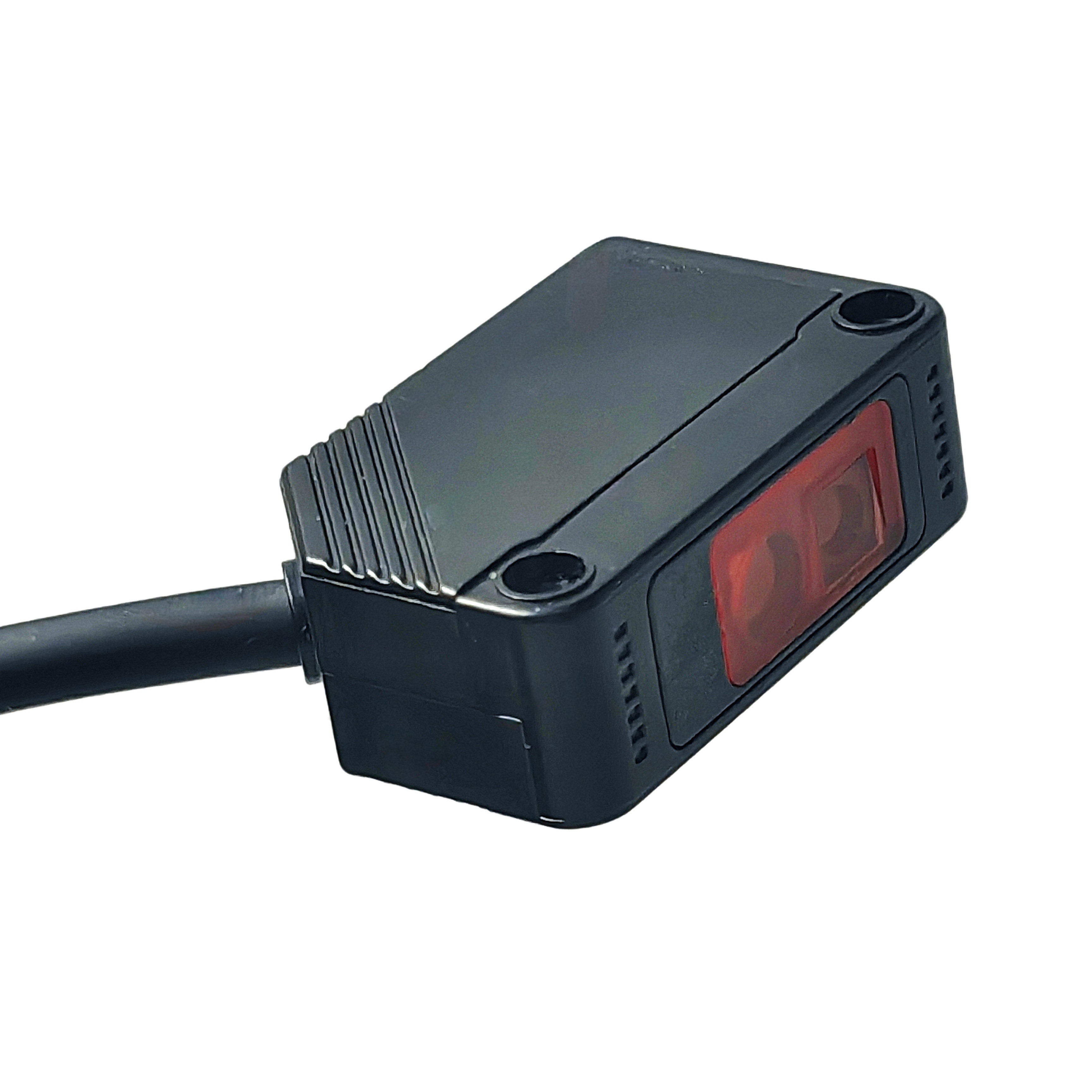

SURERTECH/抒微智能 距离传感器 BT04M-N

BT04M-N概述

    单点激光雷达 BT04M-N 技术手册深度解读
    南京抒微智能科技有限公司推出的 BT04M-N 是一款基于 DTOF(Direct Time of Flight)技术的单点激光雷达,专为多种工业和自动化场景设计。凭借其高性能、紧凑设计和高性价比,这款产品正在成为工业检测领域的理想选择。

    1. 产品简介


    产品类型:单点激光雷达
    主要功能:通过 DTOF 技术实现精准测距和目标检测。
    应用领域:流水线物料高度检测、数量检测、装配、搬运等领域。

    2. 技术参数


    | 参数项 | 规格 |

    | 测量距离 | 0.05~4米(80%反射率),0.05~2米(10%反射率) |
    | 测量频率 | 1Hz~1kHz,默认 100Hz |
    | 测量精度 | ±5毫米 |
    | 重复精度 | ±1毫米 |
    | 抗环境光能力 | < 4000Lux(建议室内使用) |
    | 测量激光波长 | 660nm(可见光) |
    | 测量激光等级 | Class 2 |
    | 输入电压 | 12-30V DC |
    | 峰值电流 | 100mA |
    | 平均电流 | 17mA |
    | 平均功耗 | 0.4W |
    | 防护等级 | IP65 |
    | 尺寸 | 20mm x 11mm x 33.1mm |
    | 重量 | 7克(不含线缆) |
    | 工作温度 | -20°C ~ +55°C |

    3. 产品特点和优势


    BT04M-N 的核心亮点在于其基于 DTOF 技术的高度精准测距能力和广泛的适用范围。相比传统光电传感器,其最大优势体现在以下几点:
    - 高精度:±5毫米的测量误差使其在精确检测场景中表现卓越。
    - 小体积大性能:20mm x 11mm x 33.1mm 的紧凑设计适配狭小空间需求。
    - 多功能支持:支持 1Hz 至 1kHz 的灵活频率调节,满足不同速度生产线的需求。
    - 高性价比:通过 DTOF 技术,以较低成本实现了高端检测功能。

    4. 应用案例和使用建议


    - 流水线物料高度检测:将 BT04M-N 集成到流水线系统中,用于实时监测物料位置和高度变化。
    - 流水线物料数量检测:配合自动控制系统,对输送带上物料数量进行实时统计。
    - 搬运和装配:辅助机械臂完成物品抓取和定位任务。
    使用建议:
    - 在户外强光环境中,尽量避免直接暴露于阳光下,可加装遮光罩。
    - 设置触发模式时,根据实际需求选择即时响应或延时响应模式。
    - 设定操作时严格按照手册说明执行,确保设定正确。

    5. 兼容性和支持


    BT04M-N 可通过定制化接口与其他设备连接,支持 NPN 输出协议。厂家提供详细的技术支持和维护服务,可通过电话(025-58327981)、邮箱(swzn@surertech.com)及官网(http://www.surertech.com)获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 没有检测到任何信号 | 检查供电电压是否在 12-30V DC 范围内。 |
    | 绿灯闪烁不正常 | 重置设备并重新进行两点或全自动设定。 |
    | 环境光干扰严重 | 将设备安装在避光处,减少环境光影响。 |

    7. 总结和推荐


    BT04M-N 是一款极具竞争力的产品,其紧凑的设计、高精度的测距能力和良好的性价比使其非常适合工业自动化领域。对于需要高速、高精度检测的应用场景,强烈推荐使用这款激光雷达。南京抒微智能科技有限公司的完善技术支持也为其加分不少。如果您需要一款稳定、高效的测距工具,BT04M-N 是您的明智之选。
    如需进一步了解或购买,请访问官网或联系客服团队。

BT04M-N参数

参数
输出类型 NPN
感应距离 4M
最大供电电流 100mA
最大工作供电电压 30V
最小工作供电电压 12V
长*宽*高 20mm*11mm*33.1mm
安装方式 固定安装
应用等级 工业级
零件状态 在售

BT04M-N数据手册

厂牌 PDF简要描述 下载
SURERTECH/抒微智能 距离传感器 SURERTECH/抒微智能 BT04M-N BT04M-N数据手册

BT04M-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
