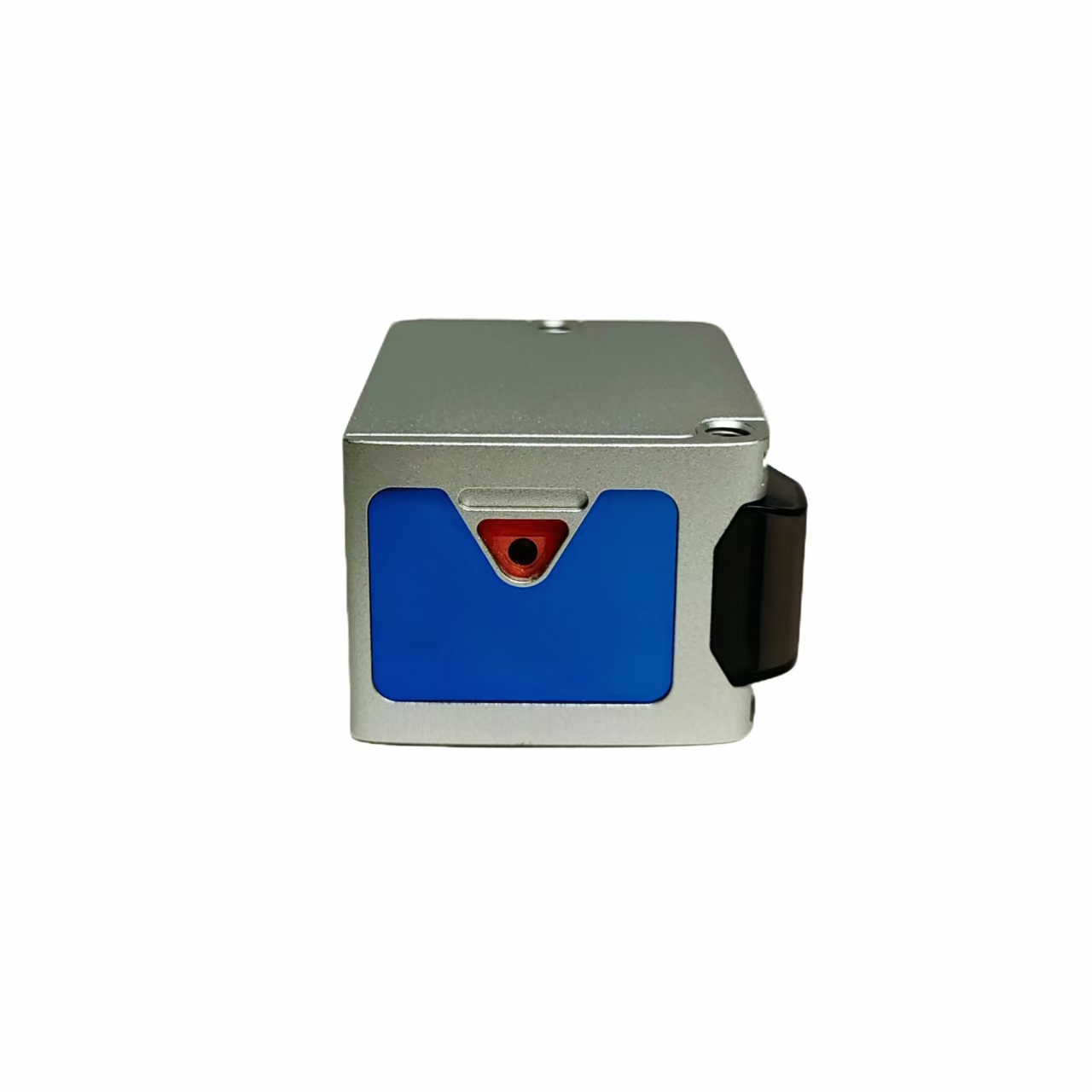

BT50C-MI

产品分类: 距离传感器
厂牌: SURERTECH/抒微智能
产品描述: 50M 20V 100mA 30V 固定安装 31mm*52mm*44mm
供应商型号: SG-CKSR 50-NP
供应商: 国内现货
标准整包数: 1
SURERTECH/抒微智能 距离传感器 BT50C-MI

BT50C-MI概述

    南京抒微智能科技有限公司电子元器件产品技术手册
    产品名称:BT50C-MI 单点激光雷达

    1. 产品简介


    BT50C-MI 是一款基于飞行时间(TOF, Time of Flight)技术设计的单点激光雷达传感器,广泛适用于工业自动化、制造业及物流等领域。它通过发射经过精密计算的激光脉冲并接收返回信号,从而精确测量目标物体的距离。该产品以出色的性价比、高可靠性以及广泛的工作环境适应性为特点,特别适合要求快速测量且复杂操作环境的应用场景。
    主要功能:
    - 高精度距离测量:支持 0.05 米至 50 米的测量范围。
    - 极低测量盲区:5 厘米,可精准识别近场物体。
    - 快速测量:测量频率高达 1~2 kHz。
    - 超强环境光抗干扰能力:在高达 100KLux 的环境光下仍能正常运行。
    - 极致小型化设计:尺寸仅为 31mm × 52mm × 44mm,重量仅 72g。
    主要应用领域:
    - 造纸、橡胶行业:用于卷对卷工艺监测。
    - 轮胎制造:适合轮胎成型工序。
    - 金属加工:如树脂和金属循环控制。
    - 汽车工业:焊接机器人精准定位。

    2. 技术参数


    以下是 BT50C-MI 的核心技术规格和性能参数:
    | 参数 | 描述 |

    | 型号 | BT50C-MI |
    | 量程 | 0.05m 至 50m (80% 反射率) |
    | 测距频率 | 1~2 kHz(默认 1 kHz) |
    | 测距精度 | ±10 cm |
    | 重复精度 | 1 cm |
    | 抗环境光能力 | 100KLux |
    | 测量激光波长 | 905 nm |
    | 指示激光波长 | 638 nm(红色可见光) |
    | 输入电压 | 20-30V DC |
    | 峰值电流 | 100 mA |
    | 平均电流 | 46 mA |
    | 平均功耗 | 1.1 W |
    | 通信方式 | PNP/NPN + 4-20mA |
    | 防护等级 | IP65 |
    | 尺寸 | 31 × 52 × 44 mm |
    | 重量 | 72 g(不含线缆) |
    | 工作温度 | -40℃ 至 +65℃ |
    | 线缆规格 | 0.2 mm² 5芯 PVC,线长 2 m(可定制) |

    3. 产品特点和优势


    BT50C-MI 的显著特点和优势如下:
    - 高精度测量:具备 ±10 cm 的测量精度,重复精度可达 1 cm。
    - 抗干扰性强:在强光环境下依旧能够稳定工作。
    - 紧凑设计:小体积设计方便灵活安装,适用于狭小空间。
    - 易用性高:内置 TOF 算法,支持 NPN/PNP 和 4-20mA 输出。
    - 定制化支持:支持通信协议的灵活调整,满足多样化需求。
    其卓越的性价比使其成为工业应用的理想选择,尤其在复杂的动态环境中表现尤为出色。

    4. 应用案例和使用建议


    典型应用场景:
    - 在造纸行业,用于实时监测纸张厚度及卷轴直径变化。
    - 在轮胎生产线上,实时监控模具填充状况。
    - 在金属加工过程中,确保部件尺寸的一致性。
    使用建议:
    - 在高亮度环境下(如户外阳光直射),可以额外加装遮光罩以提升抗环境光效果。
    - 根据具体需求定制线缆长度,避免因电缆过短导致的连接不便。
    - 在寒冷条件下使用时,注意防止冷凝现象影响传感器性能。

    5. 兼容性和支持


    BT50C-MI 支持多种主流工业通信协议,易于与其他自动化设备无缝集成。同时,公司提供详尽的技术文档和支持服务,包括但不限于在线咨询、现场调试和技术培训。如有特殊需求,还可以提供专属定制化服务。

    6. 常见问题与解决方案


    以下列举了一些用户可能遇到的问题及对应的解决办法:
    | 问题 | 解决方案 |

    | 无法启动 | 检查供电电压是否符合 20-30V DC 要求 |
    | 测量数据不稳定 | 关闭指示激光,减少外部光线干扰 |
    | 线缆过短 | 定制更长线缆,确保安装位置灵活性 |

    7. 总结和推荐


    BT50C-MI 凭借其高精度、高稳定性和广泛适用性,在工业测量领域展现出强大的竞争力。无论是极端温度条件下的鲁棒性,还是对高强度环境光的抵抗能力,都彰显了其卓越的性能表现。如果您正在寻找一款经济高效、功能强大的单点激光雷达传感器,那么 BT50C-MI 是您的不二之选!
    推荐指数:⭐⭐⭐⭐⭐
    联系信息:
    - 电话:025-58327981
    - 邮箱:swzn@surertech.com
    - 官网:http://www.surertech.com
    南京抒微智能科技有限公司 版权所有 © 2023

    以上是对 BT50C-MI 单点激光雷达的产品技术手册的全面解析,希望对您有所帮助!

BT50C-MI参数

参数
输出类型 -
感应距离 50M
最大供电电流 100mA
最大工作供电电压 30V
最小工作供电电压 20V
长*宽*高 31mm*52mm*44mm
安装方式 固定安装
应用等级 工业级
零件状态 在售

BT50C-MI数据手册

厂牌 PDF简要描述 下载
SURERTECH/抒微智能 距离传感器 SURERTECH/抒微智能 BT50C-MI BT50C-MI数据手册
