WT200B

产品分类: 距离传感器
厂牌: SURERTECH/抒微智能
产品描述: 200M 9V 100mA 36V 固定安装 53mm*33.5mm*83.9mm
供应商型号: SG-HX 10-P
供应商: 国内现货
标准整包数: 1

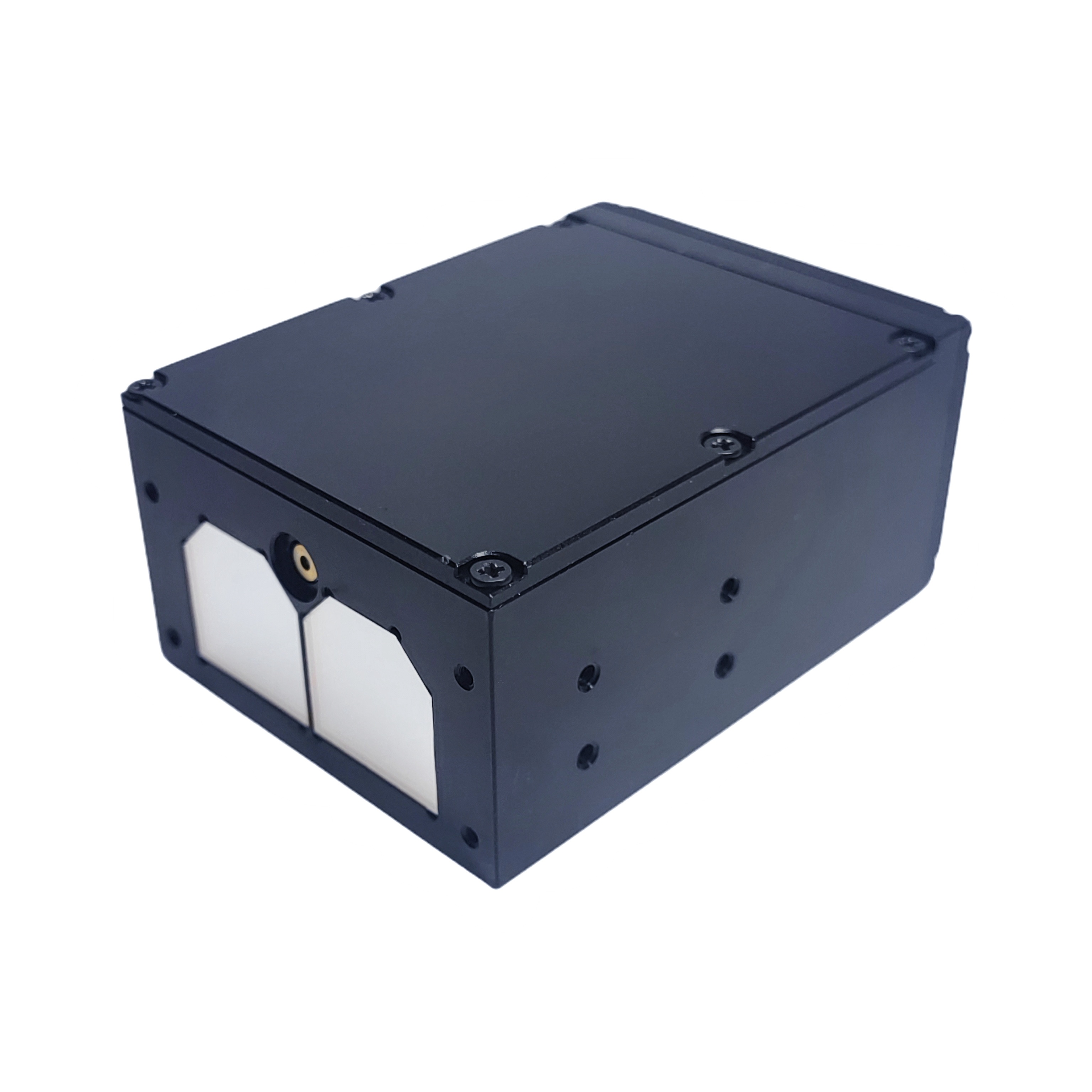

SURERTECH/抒微智能 距离传感器 WT200B

WT200B概述

    WT200B 单点激光雷达技术手册

    1. 产品简介


    WT200B 是一款基于飞行时间(ToF)算法设计的单点激光雷达,专为中远距离高精度测距需求而开发。该产品采用了先进的APD(雪崩光电二极管)方案,具备高测量精度和稳定性能,能够适应多种恶劣环境。WT200B 主要应用于堆垛机定位、港口装卸作业、自动化物流系统等领域。
    产品类型:单点激光雷达
    主要功能:高精度测距、实时数据传输、抗环境光干扰
    应用领域:物流运输、工业自动化、港口机械、高架起重机防撞监控

    2. 技术参数


    | 参数名称 | 参数值 |

    | 量程 | 0.05 - 200米(@70%反射率) |
    | 测距频率 | 200Hz |
    | 测距精度 | ±10cm(10m内),1%(10m以外) |
    | 重复精度 | 1cm |
    | 抗环境光能力 | 100KLux |
    | 测量激光波长 | 905nm |
    | 测量激光等级 | Class 1 |
    | 测量激光视场角 | 约4mrad |
    | 指示激光波长 | 632nm(可见红光) |
    | 指示激光等级 | Class 2 |
    | 输入电压 | 9-36V DC |
    | 峰值电流 | 100mA |
    | 平均电流 | 60mA |
    | 平均功耗 | 1.5W |
    | 输出接口 | NPN、PNP、4-20mA、RS232 |
    | 防护等级 | IP67 |
    | 尺寸(长x宽x高) | 53mm x 33.5mm x 83.9mm |
    | 重量 | 220±10克 |
    | 工作温度 | -40℃至+75℃ |
    | 线缆规格 | 8芯带屏蔽电缆,长2米(可定制) |

    3. 产品特点和优势


    WT200B 激光雷达具有以下显著特点和优势:
    - 高精度测距:凭借飞行时间算法,实现高精度测距(±10cm)且分辨率可达1cm。
    - 抗环境光干扰能力强:即使在阳光直射的户外环境中,仍能保持良好的性能表现(抗100KLux环境光)。
    - 多样化的输出接口:支持NPN、PNP、4-20mA和RS232输出,便于集成多种控制系统。
    - 灵活配置:用户可通过RS232接口对输出参数进行个性化设置,满足不同应用场景需求。
    - 高性价比:在中远距离激光雷达中,WT200B以其优异性能和经济成本脱颖而出。

    4. 应用案例和使用建议


    典型应用案例:
    - 堆垛机定位:通过精确的距离测量确保货物搬运的安全性和高效性。
    - 港口货车装货定位:辅助装卸车辆精准对接货物,提高港口运营效率。
    - 高架起重机防撞监控:实时监测起重机与周围障碍物之间的距离,保障操作安全。
    使用建议:
    - 根据实际测量需求合理设置4-20mA和PNP/NPN输出参数,例如将输出范围调整为特定距离区间。
    - 在强光环境下,需注意激光强度和角度的优化配置,以减少外部光线干扰。
    - 定期检查供电电压是否符合要求,确保产品长期稳定运行。

    5. 兼容性和支持


    WT200B 支持多种主流输出协议,并提供RS232通信接口,便于与其他工业设备集成。南京抒微智能科技有限公司承诺为客户提供全面的技术支持,包括产品选型指导、安装调试服务以及售后维修保障。如有定制需求,公司可根据客户要求调整输出协议。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常工作 | 检查供电电压是否符合要求(9-36V DC)。 |
    | 测距数据异常 | 重新校准设备或更换测试环境。 |
    | 输出参数设置无效 | 确认是否遵循正确的设置流程并重启设备。|

    7. 总结和推荐


    WT200B 单点激光雷达凭借其高精度、高可靠性及多样化输出接口,成为中远距离测距领域的理想选择。尤其适合工业自动化、物流运输及港口机械等行业。我们强烈推荐此款产品给寻求高性能、高性价比测距解决方案的用户。
    如需进一步了解或采购,欢迎访问官方网站或联系技术支持团队!
    电话:025-58327981
    邮箱:swzn@surertech.com
    官网:http://www.surertech.com

WT200B参数

参数
最大供电电流 100mA
最大工作供电电压 36V
最小工作供电电压 9V
输出类型 -
感应距离 200M
长*宽*高 53mm*33.5mm*83.9mm
安装方式 固定安装
应用等级 工业级
零件状态 在售
