首页  >  产品百科  >  KGV 80

KGV 80

产品分类: 圆形连接器
厂牌: LUMBERG
产品描述: Lumberg DIN插座 KGV系列, 母座8路M16连接器, 面板安装
供应商型号: 7406133
供应商: 海外现货
标准整包数: 1

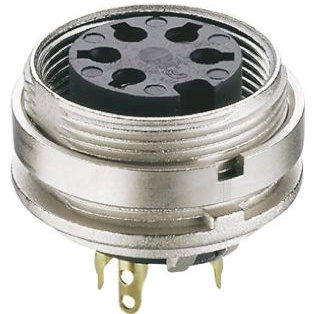

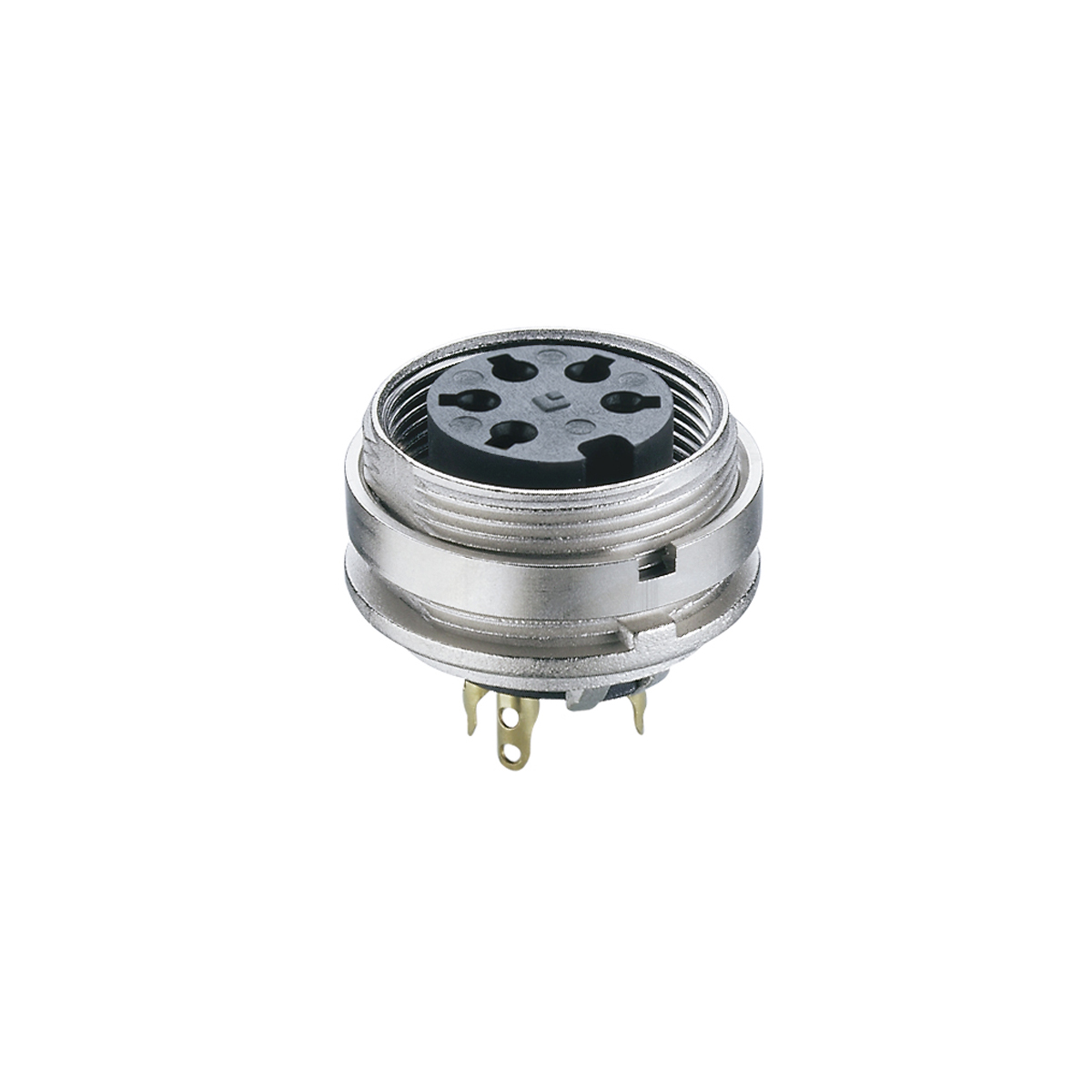

LUMBERG 圆形连接器 KGV 80

KGV 80概述

    电子元器件产品技术手册:圆形连接器

    产品简介


    本产品是一款适用于工业自动化、机械工程、汽车电子和通信系统等领域的圆形连接器。产品型号为KGV,采用M16接口标准,符合IEC 61076-2-106规范。该连接器包括机箱插座(chassis socket),具备IP40/IP67/IP68级别的防护等级,适用于多种严苛的工作环境。此外,该连接器提供背板安装方式,通过焊接端子连接导线。

    技术参数


    - 环境条件
    - 温度范围:-40°C 至 +85°C
    - 材料
    - 绝缘体:PA GF, V-0 级(根据UL94标准)
    - 接触套管:CuZn,镀银并带闪光金镀层(3-8极)
    - CuZn,预镍及镀金(12极)
    - 外壳:锌压铸件,预铜及镀镍
    - 螺丝环:CuZn,镀镍
    - 机械数据
    - 插入力/接触:≤5.0 N
    - 拔出力/接触:≥1.2 N(3-8极)
    ≥0.9 N(12极)
    - 防护等级:IP40(仅在锁定条件下,与相应部件配合使用时)
    - 可连接导线
    - 导线横截面积(焊点处):≤0.75 mm²(3-8极)
    ≤0.25 mm²(12极)
    - 电气数据(环境温度20°C)
    - 接触电阻:≤5 mΩ
    - 额定电流:5 A(环境温度40°C,3-8极)
    3 A(环境温度40°C,12极)
    - 额定电压(污染等级1):300 V(版本30, 40, 50/6, 60, 70)
    100 V(版本50, 71, 80, 81)
    160 V(污染等级1,Polbild 120)
    - 额定电压(污染等级2):250 V(版本30, 40)
    32 V(版本50, 71, 80, 81)
    160 V(版本50/6, 60, 70, 120)
    - 额定冲击电压:1500 V(版本30, 40, 50/6, 60, 70, 120)
    500 V(版本50, 71, 80, 81)
    - 材料等级II(IEC)/等级1(UL)(CTI ≥ 550)
    - 过电压类别:I
    - 绝缘电阻:>100 MΩ

    产品特点和优势


    1. 高防护等级:IP40/IP67/IP68的防护等级使产品能在恶劣环境中稳定工作。
    2. 高可靠性:接触电阻低,保证电气信号传输的稳定性。
    3. 耐高温:可在极端温度范围内(-40°C至+85°C)正常工作。
    4. 易用性强:易于安装和拆卸,可快速进行接线操作。
    5. 兼容性强:适用于多种标准和设备,具有广泛的适用性。

    应用案例和使用建议


    - 工业自动化:可用于自动化设备中的传感器和执行器之间信号传输。
    - 汽车电子:适合作为车载设备的连接接口,确保信号稳定传输。
    - 通信系统:用于通信设备内部布线,保证数据传输的可靠性。
    - 机械工程:适用于机器人和其他机械设备,确保控制系统的稳定运行。
    使用建议:
    - 在高温环境下工作时,确保产品周围没有过热现象,以免影响产品性能。
    - 安装过程中注意防水防尘,以保持良好的防护等级。

    兼容性和支持


    - 兼容性:KGV系列连接器与多种其他设备兼容,如与之配套的机箱插座(chassis socket)。
    - 支持和服务:制造商提供详尽的技术文档和支持服务,确保客户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题:插入力过大。
    - 解决方案:检查接触面是否清洁,必要时重新镀银或镀金。
    - 问题:拔出力不足。
    - 解决方案:检查螺丝是否紧固,调整螺纹深度,确保接触可靠。
    - 问题:接触电阻偏高。
    - 解决方案:更换磨损或损坏的接触套管。

    总结和推荐


    综上所述,KGV系列连接器以其卓越的电气性能、高强度和广泛的应用范围,在各类工业应用中表现优异。其高防护等级和可靠性使其成为多种复杂工作环境的理想选择。因此,我们强烈推荐使用这款连接器以满足您的项目需求。

KGV 80参数

参数
类型 Female Sockets,Plug,Threaded
颜色 银色
端接 焊盘
额定电流 5A
外壳材料 Zinc Die Cast
针脚数 8pin
触头镀层 - 配接 金,银
长*宽*高 17.5mm(长度)
安装方式 底座安装
应用等级 工业级
包装方式 散装

KGV 80厂商介绍

Lumberg是一家全球性的电子组件分销商和制造商,专注于为电子行业提供高质量的连接解决方案。公司主营产品包括连接器、电缆组件、印刷电路板(PCB)和电子制造服务。这些产品广泛应用于汽车、工业、医疗、通信和消费电子等多个领域。

Lumberg的产品分类主要包括:
1. 连接器:涉及高速数据传输、电源和信号连接等。
2. 电缆组件:提供定制化的电缆解决方案,满足特定应用需求。
3. PCB:设计和制造各种类型的印刷电路板,包括柔性和刚性板。
4. 电子制造服务:提供从原型制作到批量生产的全套制造服务。

Lumberg的优势在于:
- 定制化解决方案:能够根据客户需求提供定制化的产品和解决方案。
- 质量保证:遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球网络:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 技术专长:在高速数据传输和微型化技术方面拥有深厚的专业知识。
- 快速响应:能够迅速应对市场变化,提供及时的支持和服务。

KGV 80数据手册

厂牌 PDF简要描述 下载
LUMBERG 圆形连接器 LUMBERG KGV 80 KGV 80数据手册

KGV 80封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 55.7687
13+ ¥ 53.4156
25+ ¥ 52.2765
库存: 12
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 55.76
直接购买
加入购物车
