0107 04

产品分类: 圆形连接器
厂牌: LUMBERG
产品描述:
供应商型号: 1814799
供应商: 海外现货
标准整包数: 1

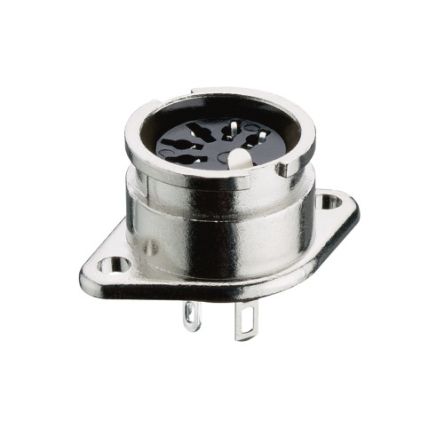

LUMBERG 圆形连接器 0107 04

0107 04概述

    DIN Chassis Socket: 技术手册解读
    本文旨在详细解读Lumberg公司生产的DIN底盘插座(DIN chassis socket)的技术手册,通过解析其产品类型、主要功能、技术参数、应用实例等方面,全面介绍这一电子元器件的特点和优势。

    产品简介


    产品类型:DIN圆形连接器
    主要功能:用于DIN标准的工业环境中提供可靠的电力和信号传输,适用于各种工业控制和自动化系统。
    应用领域:广泛应用于工业自动化、机械设备、通信系统等需要高可靠性的连接场合。

    技术参数


    | 参数 | 描述 |

    | 温度范围 | -20 °C 至 +85 °C |
    | 绝缘材料 | ABS,UL 94 V0等级 |
    | 接触弹簧材料 | CuZn,镀银 |
    | 地线接触弹簧材料 | Cu,镀镍 |
    | 外壳材料 | 锌合金,镀镍 |
    | 机械数据 | 与DIN插头0132、0134适配 |
    | 电气数据 | 接触电阻 - 接触弹簧 ≤ 30 mΩ,外壳 ≤ 50 mΩ;额定电流 ≤ 4 A;额定电压 60 V AC;试验电压 250 V AC RMS/60 s;绝缘电阻 ≥ 100 MΩ |

    产品特点和优势


    1. 温度适应性强:能在广泛的温度范围内稳定工作,适用于极端环境下的工业应用。
    2. 材料选择优良:采用ABS、CuZn、Cu和锌合金材料,具有良好的机械强度和耐腐蚀性。
    3. 高效连接性能:接触电阻低,保证了电流传输的效率,且有较高的绝缘电阻。
    4. 可靠性高:通过严格的测试标准,确保长期使用的稳定性。

    应用案例和使用建议


    该连接器常被用于工业控制面板、机械设备、通信系统等领域。例如,在工业自动化控制系统中,可作为电源和信号的连接点。对于实际应用中,我们建议在安装时检查连接器的温度范围,确保所选型号适合所在环境。同时,定期检查连接器状态以避免因磨损或其他因素导致的故障。

    兼容性和支持


    该连接器设计符合DIN标准,因此易于与其他标准组件集成。厂商提供全面的技术支持和售后服务,确保用户在使用过程中遇到问题时能够及时得到帮助。

    常见问题与解决方案


    1. 接触不良:检查连接器是否安装到位,并确认接触弹簧没有氧化。
    2. 绝缘失效:检查是否有外部物理损伤或内部导体外露的情况,必要时更换新的连接器。

    总结和推荐


    综上所述,这款DIN底盘插座凭借其出色的性能、可靠的设计以及适用的温度范围,在工业自动化和机械设备等领域中表现优异。强烈推荐在需要高可靠性和广泛温度适应性的工业应用场景中使用。

0107 04参数

参数
触头镀层 - 配接 -
类型 -
颜色 -
端接 -
额定电流 -
外壳材料 -
针脚数 -

0107 04厂商介绍

Lumberg是一家全球性的电子组件分销商和制造商,专注于为电子行业提供高质量的连接解决方案。公司主营产品包括连接器、电缆组件、印刷电路板(PCB)和电子制造服务。这些产品广泛应用于汽车、工业、医疗、通信和消费电子等多个领域。

Lumberg的产品分类主要包括:
1. 连接器:涉及高速数据传输、电源和信号连接等。
2. 电缆组件:提供定制化的电缆解决方案,满足特定应用需求。
3. PCB:设计和制造各种类型的印刷电路板,包括柔性和刚性板。
4. 电子制造服务:提供从原型制作到批量生产的全套制造服务。

Lumberg的优势在于:
- 定制化解决方案:能够根据客户需求提供定制化的产品和解决方案。
- 质量保证:遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球网络:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 技术专长:在高速数据传输和微型化技术方面拥有深厚的专业知识。
- 快速响应:能够迅速应对市场变化,提供及时的支持和服务。

0107 04数据手册

厂牌 PDF简要描述 下载
LUMBERG 圆形连接器 LUMBERG 0107 04 0107 04数据手册

0107 04封装设计
