KFV 70

产品分类: 圆形连接器
厂牌: LUMBERG
产品描述: Lumberg DIN插座 KFV系列, 母座7路M16连接器, 面板
供应商型号: 5332734
供应商: 海外现货
标准整包数: 1

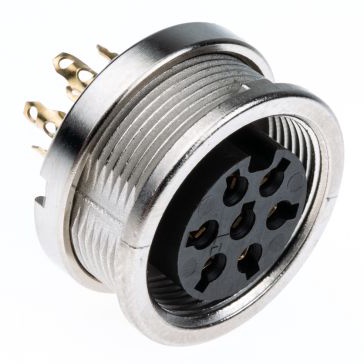

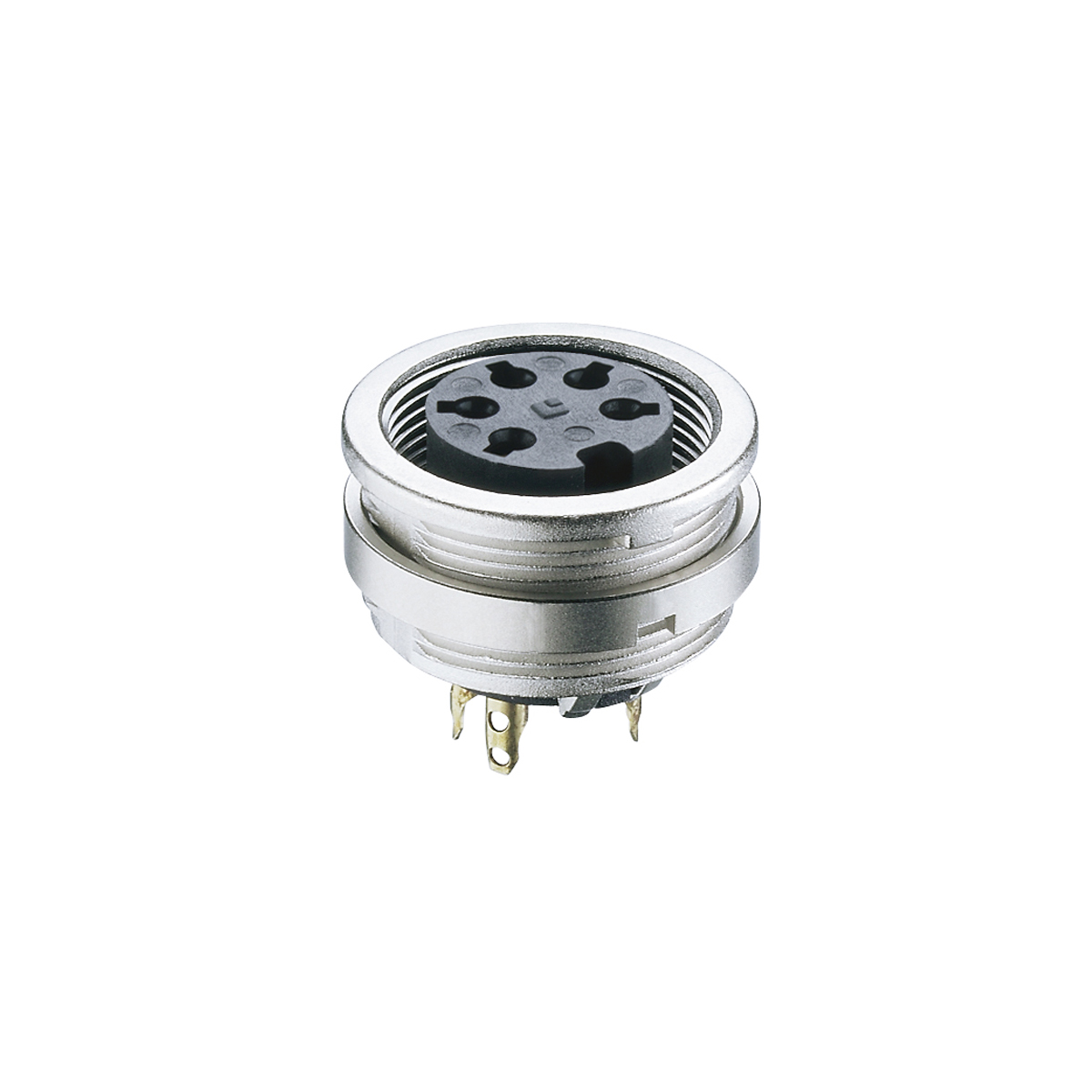

LUMBERG 圆形连接器 KFV 70

KFV 70概述


    产品简介


    KFV/KGV系列圆形连接器是一款高性能的电子元器件,适用于广泛的工业应用。这些连接器主要用于前后安装(KFV为前装,KGV为后装),采用螺纹连接方式,并通过焊接端子进行电气连接。它们符合国际电工委员会(IEC)标准IEC 61076-2-106和IEC 60130-9,具有IP40防护等级。KFV/KGV系列广泛应用于自动化控制、通信设备、医疗仪器等领域。

    技术参数


    KFV/KGV系列圆形连接器的技术参数如下:
    - 温度范围: -40°C至+85°C
    - 材料:
    - 接触载体:PA GF,UL 94 V0等级
    - 接触插针:3至8极CuZn,银和镀金
    - 大型接触插针:12极CuZn,预镍化和镀金
    - 外壳:锌压铸件,预铜和镍化
    - 环形螺母:CuZn,镍化
    - 机械数据:
    - 插入力/接触(3至8极):<5.0 N
    - 插入力/接触(12极):<5.0 N
    - 拔出力/接触(3至8极):≥1.2 N
    - 拔出力/接触(12极):≥0.9 N
    - 电气数据(20°C时):
    - 接触电阻:≤5 mΩ
    - 材料组别:II(IEC)/1(UL)(CTI≥550)
    - 过电压类别:I
    - 额定电流和电压:
    - 额定电流:3A至8A
    - 额定电压:300V AC(污染等级1)/250V AC(污染等级2)

    产品特点和优势


    KFV/KGV系列圆形连接器的优势在于其高性能和可靠性。它们的设计允许轻松插入和拔出,同时提供出色的电气连接。此外,这些连接器在极端温度下仍能保持稳定性能,适应各种恶劣的工作环境。其IP40防护等级保证了防尘效果,适合多种应用场景。

    应用案例和使用建议


    应用场景:
    KFV/KGV系列广泛应用于工业自动化、通信设备和医疗仪器中。例如,在自动化生产线中,这些连接器可用于机器间的信号传输,确保数据的稳定传输。
    使用建议:
    1. 在使用KFV/KGV系列连接器时,建议保持接触插针的清洁,以避免因污染物导致的电气性能下降。
    2. 使用过程中注意保护连接器的螺纹部分,避免损坏,从而影响其密封性和稳定性。

    兼容性和支持


    KFV/KGV系列圆形连接器符合IEC 61076-2-106和IEC 60130-9标准,可与同类标准的其他连接器互换使用。制造商提供全面的技术支持和维护服务,确保用户能够顺利部署和使用这些连接器。

    常见问题与解决方案


    常见问题及解决方案:
    1. 连接器插入困难
    - 解决方法: 确保接触插针干净且没有变形,必要时可使用润滑剂。
    2. 电气性能不稳定
    - 解决方法: 检查连接器是否正确安装,并确认接触电阻是否在规定范围内。
    3. 连接器磨损严重
    - 解决方法: 定期检查连接器的状态,及时更换磨损部件。

    总结和推荐


    综上所述,KFV/KGV系列圆形连接器凭借其高可靠性和广泛应用性,在众多工业应用中表现出色。它们在高温和低温环境下均能保持良好的性能,适用于严苛的工业环境。强烈推荐使用这些连接器,特别是在需要高稳定性和长寿命的应用场合。

KFV 70参数

参数
针脚数 -
触头镀层 - 配接 -
类型 DIN EN 60529
颜色 -
端接 焊盘
额定电流 5A
外壳材料 -
长*宽*高 17.5mm(长度)
安装方式 墙壁安装
包装方式 散装

KFV 70厂商介绍

Lumberg是一家全球性的电子组件分销商和制造商,专注于为电子行业提供高质量的连接解决方案。公司主营产品包括连接器、电缆组件、印刷电路板(PCB)和电子制造服务。这些产品广泛应用于汽车、工业、医疗、通信和消费电子等多个领域。

Lumberg的产品分类主要包括:
1. 连接器:涉及高速数据传输、电源和信号连接等。
2. 电缆组件:提供定制化的电缆解决方案,满足特定应用需求。
3. PCB:设计和制造各种类型的印刷电路板,包括柔性和刚性板。
4. 电子制造服务:提供从原型制作到批量生产的全套制造服务。

Lumberg的优势在于:
- 定制化解决方案:能够根据客户需求提供定制化的产品和解决方案。
- 质量保证:遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球网络:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 技术专长:在高速数据传输和微型化技术方面拥有深厚的专业知识。
- 快速响应:能够迅速应对市场变化,提供及时的支持和服务。

KFV 70数据手册

厂牌 PDF简要描述 下载
LUMBERG 圆形连接器 LUMBERG KFV 70 KFV 70数据手册

KFV 70封装设计

查看详情并下载
Symbol
Footprint
3D Model
