1636 06

产品分类:
厂牌: LUMBERG

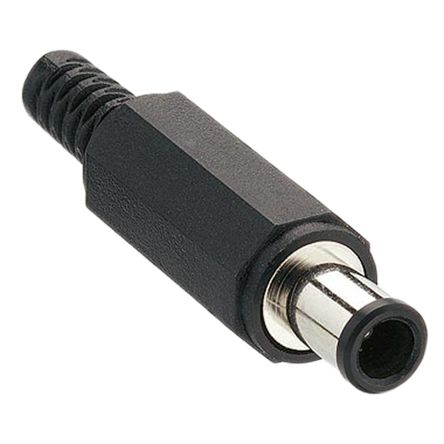

产品描述: Lumberg DC插头 直流插头, 4.1mm内径, 6.5mm外径 2.0A, 24.0 v, 电缆安装, 1mm引脚
供应商型号: 1636-06
供应商: TME
标准整包数: 1
LUMBERG  1636 06

1636 06概述

    电子元器件产品技术手册解析
    本文旨在详细解析一款符合JEITA RC-5322标准的电源连接器的技术手册,介绍其产品特性、应用领域及其市场竞争力。

    产品简介


    这款电子元器件为电源插头(Power supply connectors),型号为JCBP1,采用直角设计,配备焊眼和弯折保护。该产品适用于各种需要稳定直流供电的应用场景,如家用电器、工业设备和通信设备等。其主要功能是确保电源的安全、可靠连接。

    技术参数


    以下是该产品的关键技术和性能参数:
    - 温度范围:-20°C 至 +70°C
    - 材料
    - 绝缘体:PF
    - 触点:CuZn(黄铜),镀镍
    - 焊接触点:钢,镀铜并镀镍
    - 隔离材料:POM
    - 外壳:PE
    - 机械数据
    - 外径:6.5mm
    - 内径:4.1mm
    - 中心针直径:1.0mm
    - 适配插座:1613 19
    - 电气数据
    - 额定电流:2A
    - 额定电压:24V DC
    - 测试电压:500V/60s
    - 绝缘电阻:≥ 100 MΩ

    产品特点和优势


    此电源连接器具备以下独特优势:
    1. 宽广的工作温度范围:-20°C 至 +70°C,确保在极端环境下也能正常运行。
    2. 耐久材料:采用镀镍黄铜和镀铜镍化钢材料,确保长寿命和高可靠性。
    3. 优异的绝缘性能:绝缘电阻达到100 MΩ以上,有效防止电击风险。
    4. 直角设计:方便安装,节省空间。
    5. 弯折保护:焊眼设计增加稳定性,有效防止插头损坏。

    应用案例和使用建议


    - 家用电器:如电视、冰箱等设备的电源连接,确保安全可靠的供电。
    - 工业设备:在工业环境中提供稳定的直流供电。
    - 通信设备:确保通信设备的持续稳定运行。
    使用建议:
    - 在安装时确保环境干燥,避免湿气和灰尘进入导致短路。
    - 定期检查连接器的磨损情况,及时更换损坏部件以确保安全。

    兼容性和支持


    - 该产品与JEITA RC-5322标准兼容,可与同标准的电源插座匹配使用。
    - 供应商提供全面的技术支持和售后服务,帮助用户解决可能出现的问题。

    常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方法:检查连接器和插座是否干净,重新插入以确保良好接触。
    - 问题2:绝缘电阻低
    - 解决方法:检查绝缘材料是否有损伤,如有需要更换连接器。
    - 问题3:插拔困难
    - 解决方法:确认插入方向正确,必要时使用润滑剂减少摩擦。

    总结和推荐


    综上所述,这款JEITA RC-5322标准的电源连接器具有出色的性能和广泛的适用范围,特别是在家用电器、工业设备和通信设备等领域。其优异的机械和电气性能使其在市场上具有较强的竞争力。我们强烈推荐使用该产品,特别是在需要高性能、高可靠性的应用场景中。

1636 06参数

参数
长*宽*高 37mm(长度)*9mm(宽度)
安装方式 导线安装

1636 06厂商介绍

Lumberg是一家全球性的电子组件分销商和制造商,专注于为电子行业提供高质量的连接解决方案。公司主营产品包括连接器、电缆组件、印刷电路板(PCB)和电子制造服务。这些产品广泛应用于汽车、工业、医疗、通信和消费电子等多个领域。

Lumberg的产品分类主要包括:
1. 连接器:涉及高速数据传输、电源和信号连接等。
2. 电缆组件:提供定制化的电缆解决方案,满足特定应用需求。
3. PCB:设计和制造各种类型的印刷电路板,包括柔性和刚性板。
4. 电子制造服务:提供从原型制作到批量生产的全套制造服务。

Lumberg的优势在于:
- 定制化解决方案:能够根据客户需求提供定制化的产品和解决方案。
- 质量保证:遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球网络:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 技术专长:在高速数据传输和微型化技术方面拥有深厚的专业知识。
- 快速响应:能够迅速应对市场变化,提供及时的支持和服务。

1636 06数据手册

厂牌 PDF简要描述 下载
LUMBERG LUMBERG 1636 06 1636 06数据手册

1636 06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.306 ¥ 23.1192
50+ $ 2.22 ¥ 18.759
100+ $ 1.992 ¥ 16.131
库存: 453
起订量: 19 增量: 0
交货地:
最小起订量为:10
合计: ¥ 231.19
