首页  >  产品百科  >  0332 08

0332 08

产品分类: 圆形连接器
厂牌: LUMBERG
产品描述: Lumberg DIN插头, 公插8路, 电缆安装
供应商型号: ET-1212133
供应商: 海外现货
标准整包数: 1

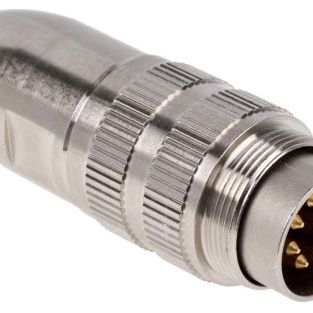

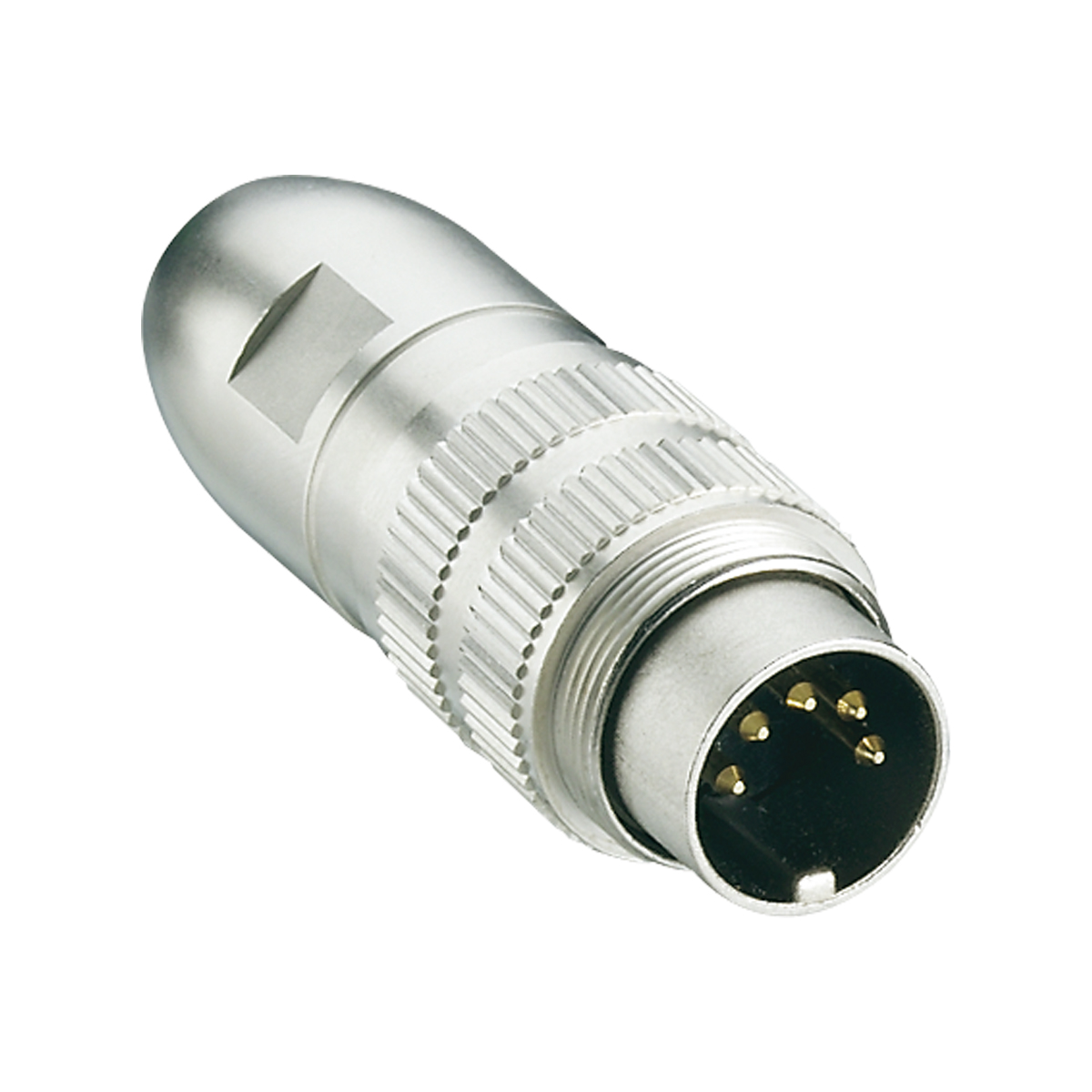

LUMBERG 圆形连接器 0332 08

0332 08概述

    电子元器件产品技术手册:Rundsteckverbinder

    产品简介


    Rundsteckverbinder是一种连接器,符合IEC 61076-2-106标准,主要用于工业控制、自动化设备、汽车电子等领域。它具备IP40/IP68防护等级,适用于各种恶劣环境条件下的应用需求。本产品由连接器外壳、连接触点、屏蔽层等组成,具有优良的机械特性和电气性能。

    技术参数


    - 环境条件
    - 温度范围:-40°C ~ +85°C
    - 材料
    - 触点载体:PA GF,V-0(按UL94标准)
    - 触点材料:CuZn,镀银和镀金(3至8针)
    - 接触材料:CuZn,压接并镀金(12至14针)
    - 绝缘外壳:PA,V-2(按UL94标准)
    - 夹紧装置:PA,V-0(按UL94标准)
    - 壳体材料:CuZn,镀镍/锌合金压铸件,电镀铜
    - 螺丝材料:CuZn,镀镍
    - 密封材料:EPDM/NBR
    - 机械数据
    - 安装扭矩:1-3 Nm
    - 连接器插拔扭矩:1-3 Nm
    - 防护等级:IP68(IEC/DIN EN 60529标准,仅在连接状态下,满足IPX8要求)
    - 电气数据
    - 额定电流:5A(20°C时,3至8针);3A(20°C时,12至14针)
    - 额定电压:污染等级1时为300V(03, 04, 05-1, 06, 07图片);100V(05, 07-1, 08, 08-1图片);160V(12, 14图片)。污染等级2时为250V(03, 04图片);160V(05-1, 06, 07, 12, 14图片);32V(05, 07-1, 08, 08-1图片)
    - 额定冲击电压:1500V(03, 04, 05-1, 06, 07, 12, 14图片);500V(05, 07-1, 08, 08-1图片)
    - 绝缘电阻:> 100 MΩ

    产品特点和优势


    - 高性能触点材料:采用镀银和镀金触点,确保良好的电气连接性能和抗腐蚀能力。
    - 高防护等级:IP68防护等级使得连接器在各种恶劣环境中都能正常工作。
    - 广泛的温度适应性:工作温度范围为-40°C至+85°C,适合多种严苛的环境条件。
    - 可靠的设计结构:采用螺纹连接方式,增强了连接的稳定性和可靠性。

    应用案例和使用建议


    - 应用案例:常用于工业自动化控制系统、电动汽车充电接口、机器人控制等领域。
    - 使用建议:在安装过程中,需确保扭矩适中以避免损坏连接器;定期检查连接处是否松动,并进行适当的维护保养。

    兼容性和支持


    - 本产品与配套的Gegenstücke(如0304, 0305, 0306, 0307等)兼容,适用于多种标准配置。
    - 生产厂家提供完善的售后技术支持,包括安装指导、故障诊断及维修服务。

    常见问题与解决方案


    - 问题:连接器无法完全锁定
    - 解决方案:检查螺纹是否有损伤,必要时更换新的连接器。
    - 问题:连接器接触不良
    - 解决方案:清洁触点表面,检查是否有污染物,并确保触点正确安装。
    - 问题:连接器外壳损坏
    - 解决方案:更换损坏部件或整套连接器组件,注意选择与原有型号匹配的配件。

    总结和推荐


    综上所述,Rundsteckverbinder具备优秀的机械特性和电气性能,广泛适用于各种工业环境。其高标准的防护等级、可靠的连接机制使其成为众多应用的理想选择。如果您正在寻找一款能够应对复杂工况的连接器,Rundsteckverbinder是一个值得信赖的产品。强烈推荐在需要高可靠性的应用场景中使用此连接器。

0332 08参数

参数
类型 DIN EN 60529
颜色 -
端接 焊盘
额定电流 5A
外壳材料 Brass
针脚数 -
触头镀层 - 配接 -
长*宽*高 54mm(长度)
安装方式 导线安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

0332 08厂商介绍

Lumberg是一家全球性的电子组件分销商和制造商,专注于为电子行业提供高质量的连接解决方案。公司主营产品包括连接器、电缆组件、印刷电路板(PCB)和电子制造服务。这些产品广泛应用于汽车、工业、医疗、通信和消费电子等多个领域。

Lumberg的产品分类主要包括:
1. 连接器:涉及高速数据传输、电源和信号连接等。
2. 电缆组件:提供定制化的电缆解决方案,满足特定应用需求。
3. PCB:设计和制造各种类型的印刷电路板,包括柔性和刚性板。
4. 电子制造服务:提供从原型制作到批量生产的全套制造服务。

Lumberg的优势在于:
- 定制化解决方案:能够根据客户需求提供定制化的产品和解决方案。
- 质量保证:遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球网络:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 技术专长:在高速数据传输和微型化技术方面拥有深厚的专业知识。
- 快速响应:能够迅速应对市场变化,提供及时的支持和服务。

0332 08数据手册

厂牌 PDF简要描述 下载
LUMBERG 圆形连接器 LUMBERG 0332 08 0332 08数据手册

0332 08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.2083 ¥ 145.4104
5+ $ 15.1214 ¥ 127.7761
10+ $ 14.5581 ¥ 123.0158
25+ $ 14.0137 ¥ 118.4157
125+ $ 11.5297 ¥ 97.4259
库存: 65
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 145.41
