KV 120

产品分类: 圆形连接器
厂牌: LUMBERG
产品描述: Lumberg DIN插座 KV系列, 母座12路M16连接器, 电缆安装
供应商型号: 5332756
供应商: 海外现货
标准整包数: 1

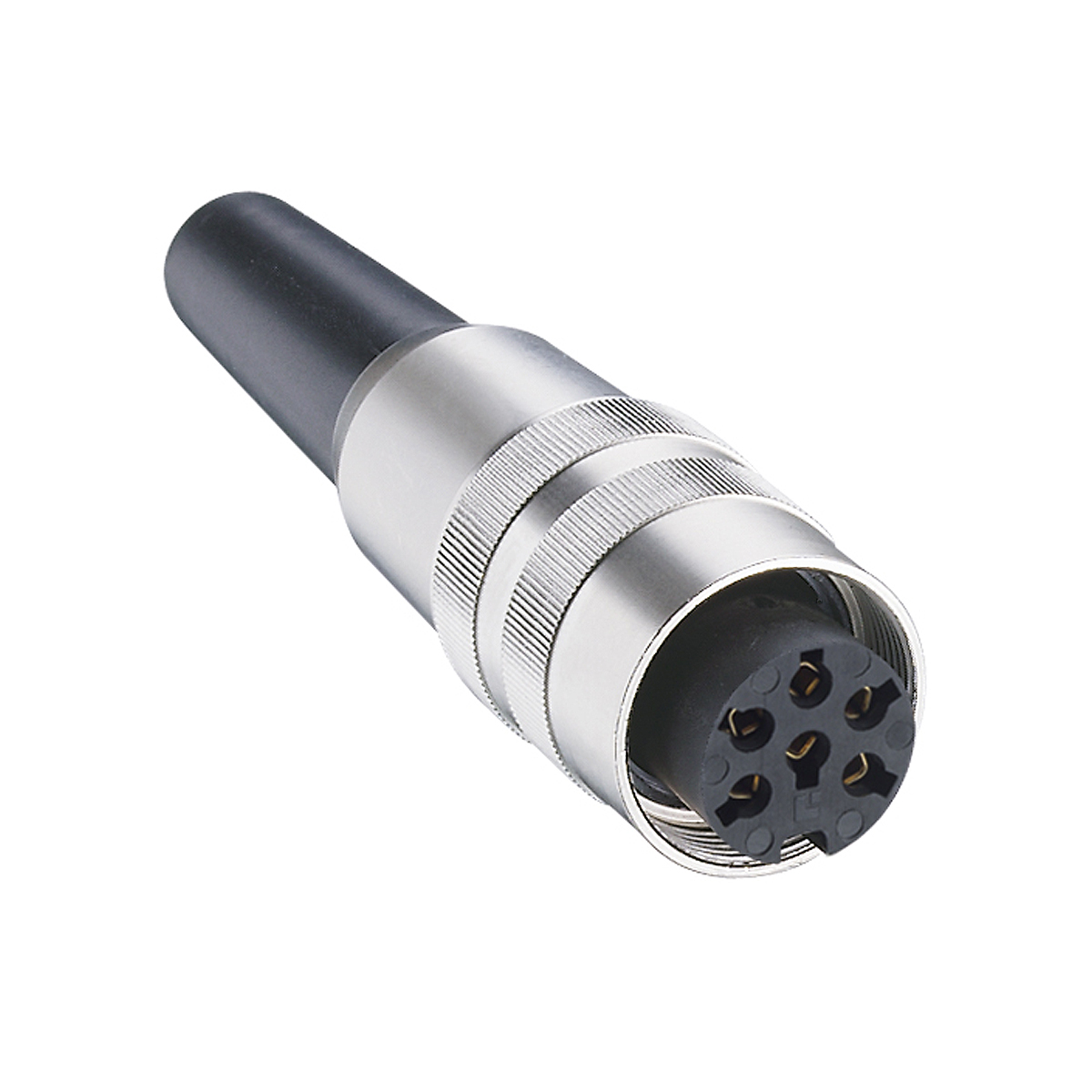

LUMBERG 圆形连接器 KV 120

KV 120概述


    产品简介


    本产品为圆形连接器,型号为M16,符合国际电工委员会(IEC)标准IEC 61076-2-106,防护等级分别为IP40/IP67/IP68。该连接器采用螺纹接口设计,适用于多种工业和商业应用。主要应用于自动化控制、通信设备、工业机器人等领域。

    技术参数


    - 环境条件
    - 温度范围:-40°C 至 +85°C
    - 材料
    - 绝缘体:PA GF, V-0,符合UL94标准
    - 接触体:CuZn,银镀层和闪金镀层(3-8极)
    - 接触体:CuZn,预镍和镀金(12极)
    - 外套:PC,HB,符合UL94标准
    - 应力释放:钢,镀镍
    - 壳体:CuZn,镀镍
    - 按钮:CuZn,镀镍
    - 弯曲保护套:TPE
    - 螺钉:钢,镀镍
    - 机械数据
    - 插入力/每接触点:≤ 5.0 N
    - 拔出力/每接触点:≥ 1.2 N(3-8极)
    - ≥ 0.9 N(12极)
    - 连接器拧紧扭矩:1-3 Nm
    - 螺母拧紧扭矩:1-3 Nm
    - 防护等级:IP40(仅在锁定状态下)
    - 电气数据(20°C时)
    - 接触电阻:≤ 5 mΩ
    - 额定电流:5 A(40°C时,3-8极)
    - 3 A(40°C时,12极)
    - 额定电压(污染等级1):
    - 300 V(版本30, 40, 50/6, 60, 70)
    - 100 V(版本50, 71, 80, 81)
    - 160 V(版本50/6, 60, 70, 120)
    - 额定电压(污染等级2):
    - 250 V(版本30, 40)
    - 32 V(版本50, 71, 80, 81)
    - 160 V(版本50/6, 60, 70, 120)
    - 冲击电压额定值:1500 V(版本30, 40, 50/6, 60, 70, 120)
    - 500 V(版本50, 71, 80, 81)
    - 材料组:II(IEC)/1(UL),400 ≤ CTI < 600
    - 过电压类别:I

    产品特点和优势


    - 高防护等级:IP40/IP67/IP68防护等级,适用于各种恶劣环境。
    - 广泛的应用温度范围:-40°C至+85°C,确保在极端温度下稳定运行。
    - 优良的机械强度:插拔力适中,耐用性强。
    - 高可靠性:接触电阻低,确保电气连接的可靠性和稳定性。
    - 丰富的极数配置:提供3到12个极数的选择,满足不同应用需求。

    应用案例和使用建议


    应用案例
    - 自动化控制:适用于工厂自动化系统中的传感器连接。
    - 通信设备:可用于通信基站内部设备之间的连接。
    - 工业机器人:用于机器人手臂和其他运动部件的连接。
    使用建议
    - 安装时注意防护等级:根据具体应用环境选择合适的防护等级。
    - 避免频繁插拔:频繁插拔可能导致接触点磨损,影响使用寿命。
    - 定期检查连接情况:确保连接器的接触良好,避免因接触不良导致的故障。

    兼容性和支持


    该连接器提供多个版本,可与其他标准配件如SFV、SGR、SV等兼容。厂商提供相应的技术支持和售后服务,确保用户能够顺利安装和使用产品。

    常见问题与解决方案


    1. 接触不良
    - 解决办法:检查连接器和连接线是否有损坏,必要时更换连接线或重新焊接。

    2. 防护等级失效
    - 解决办法:检查密封圈和螺母是否紧固,确保无水或尘土进入。

    3. 过热
    - 解决办法:检查负载电流是否超过额定值,必要时降低负载或更换更大容量的连接器。

    总结和推荐


    该圆形连接器以其卓越的防护等级、宽广的工作温度范围和可靠的电气性能,在工业自动化、通信设备和机器人应用中表现出色。其多样化的极数配置和广泛的兼容性使其成为各行业用户的理想选择。综上所述,强烈推荐使用此产品。

KV 120参数

参数
外壳材料 Zinc Die Cast
针脚数 -
触头镀层 - 配接 -
类型 DIN EN 60529
颜色 -
端接 焊盘
额定电流 3A
长*宽*高 66.3mm(长度)
安装方式 导线安装
包装方式 散装

KV 120厂商介绍

Lumberg是一家全球性的电子组件分销商和制造商,专注于为电子行业提供高质量的连接解决方案。公司主营产品包括连接器、电缆组件、印刷电路板(PCB)和电子制造服务。这些产品广泛应用于汽车、工业、医疗、通信和消费电子等多个领域。

Lumberg的产品分类主要包括:
1. 连接器:涉及高速数据传输、电源和信号连接等。
2. 电缆组件:提供定制化的电缆解决方案,满足特定应用需求。
3. PCB:设计和制造各种类型的印刷电路板,包括柔性和刚性板。
4. 电子制造服务:提供从原型制作到批量生产的全套制造服务。

Lumberg的优势在于:
- 定制化解决方案:能够根据客户需求提供定制化的产品和解决方案。
- 质量保证:遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球网络:拥有遍布全球的销售和服务网络,能够快速响应客户需求。
- 技术专长:在高速数据传输和微型化技术方面拥有深厚的专业知识。
- 快速响应:能够迅速应对市场变化,提供及时的支持和服务。

KV 120数据手册

厂牌 PDF简要描述 下载
LUMBERG 圆形连接器 LUMBERG KV 120 KV 120数据手册
