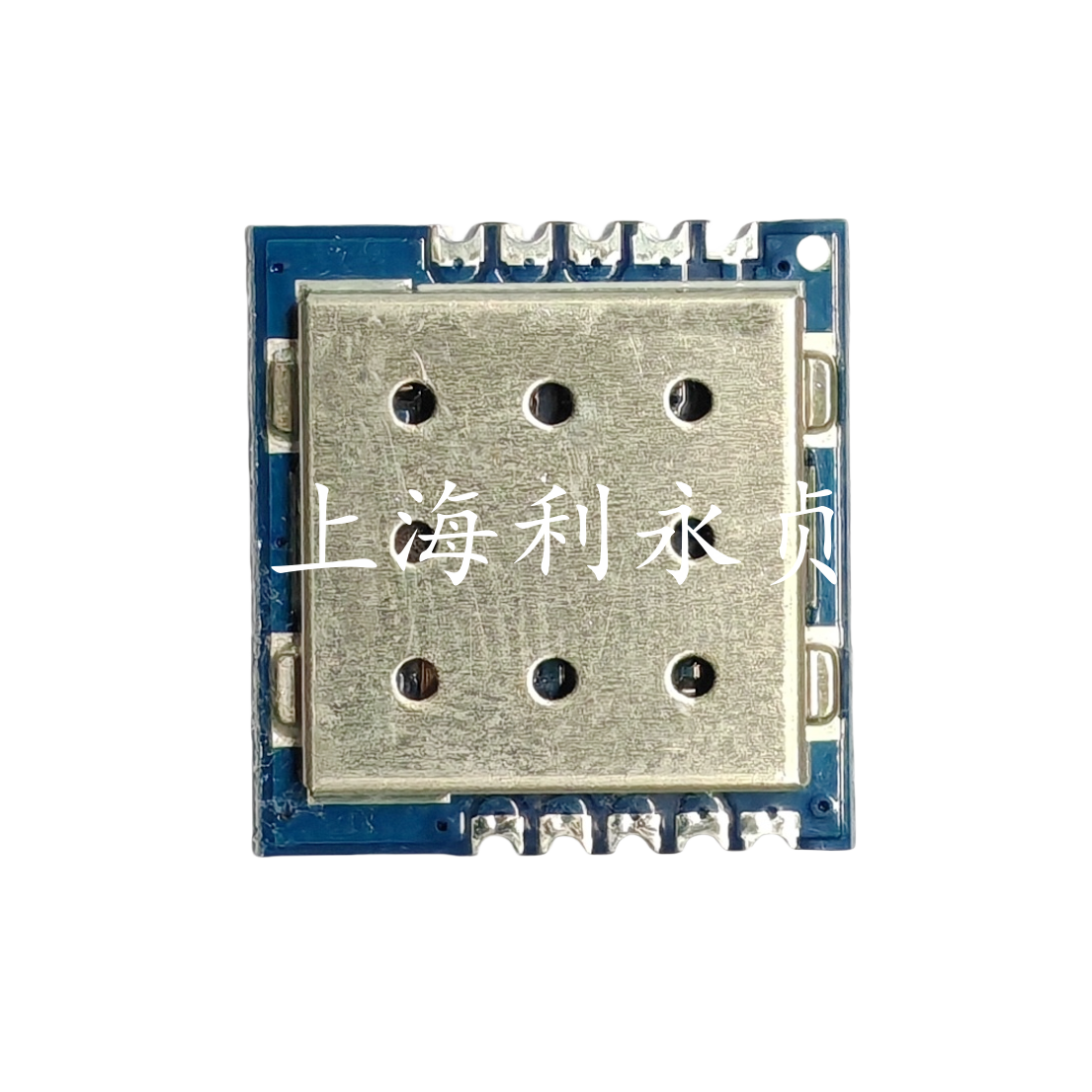

LCR1-4432Y

产品分类: LORA模块
厂牌: LEEYZ/上海利永贞
产品描述:
供应商型号: SG-LCR1-4432Y
供应商: 国内现货
标准整包数: 1
LEEYZ/上海利永贞 LORA模块 LCR1-4432Y

LCR1-4432Y概述

    LCR1-4432Y 无线模块技术手册解析

    一、产品简介


    LCR1-4432Y 是上海利永贞电子科技有限公司推出的一款微功率射频模块,专为 470MHz 至 510MHz 频段设计。其核心组件采用高性能射频芯片 SI4432,该芯片以其高效性与稳定性著称,广泛应用于各类无线通信领域。模块体积小巧,仅为 18.6 × 17.55 × 4 mm,适合紧凑型电子设备的设计需求。此外,模块支持多种调制方式(GFSK/FSK/OOK),适用于工业控制、智能仪表、智能家居等领域。

    二、技术参数


    以下是 LCR1-4432Y 的详细技术参数:
    | 类别 | 参数名称 | 指标值 |
    |
    | 射频特性 | 调制方式 | GFSK/FSK/OOK |
    频率范围 | 470MHz~510MHz |
    发射功率 | 1dBm~20dBm |
    接收灵敏度 | -121dBm |
    FIFO 容量 | 最大 256 字节 |
    天线连接 | 外置 SMA、弹簧天线、吸盘 |
    | 电气特性 | 输入电压 | DC 3.3V |
    最大发射电流 | ≤95mA (20dBm) |
    最大接收电流 | <14mA |
    休眠电流 | <1uA |
    | 尺寸参数 | 外形尺寸 | 长×宽×高=18.6×17.55×4mm |
    三、产品特点与优势
    LCR1-4432Y 的显著特点是其高性能、低功耗以及灵活的配置选项。具体优势包括:
    1. 高性能芯片:嵌入 SI4432 射频芯片,确保通讯的可靠性和稳定性。
    2. 超低功耗:休眠电流低至 <1uA,非常适合电池供电设备。
    3. 多信道支持:提供 128 个信道,频率范围覆盖 470MHz~510MHz。
    4. 丰富的调制方式:支持 GFSK、FSK 和 OOK,适应多种应用场景。
    5. 开放性设计:提供详尽的接口函数,便于开发者快速部署。
    四、应用案例与使用建议
    LCR1-4432Y 广泛应用于工业、农业和家居领域,例如远程抄表、环境监测系统、智能家居等。以下是一些典型的应用场景和建议:
    1. 工业自动化:用于监控生产设备的运行状态。建议配置高接收灵敏度(如 -121dBm),提高抗干扰能力。
    2. 智能物流:实现货物跟踪和路径规划。建议结合 GPS 或其他定位技术使用。
    3. 家庭安防:配置为门禁控制器或烟雾报警器的无线通信模块。建议优先选择天线外置 SMA 的设计,以增强信号强度。
    为了优化模块性能,建议在使用时加入天线匹配电路,避免信号衰减和失真。具体电路设计可参考技术手册中的示意图。

    五、兼容性和支持


    LCR1-4432Y 具备良好的兼容性,可与其他主流 MCU 和传感器无缝对接。公司提供完善的开发支持,包括:
    1. 示例代码与示例硬件设计;
    2. 专业的技术支持团队;
    3. 一年保修及终身维护服务。
    若客户需要特殊定制(如尺寸调整或形状修改),公司可根据需求进行设计。

    六、常见问题与解决方案


    根据手册中的常见问题,总结以下常见问题及解决方案:
    1. 问题:无法正常接收信号。
    解决办法:检查模块的天线连接是否牢固,尝试更换天线或加入匹配电路。
    2. 问题:模块功耗异常偏高。
    解决办法:确认模块是否处于 IDLE 状态;检查 SPI 初始化是否正确。
    3. 问题:发送数据失败。
    解决办法:验证信道设置是否正确;检查 FIFO 缓存区是否有足够的空间存储数据。
    七、总结与推荐
    综上所述,LCR1-4432Y 无线模块凭借其高性能、低功耗和灵活性,在工业和消费级应用中表现出色。其优异的技术参数和全面的支持体系使其成为同类产品的佼佼者。对于需要低功耗无线通信模块的项目,我们强烈推荐使用这款产品。
    联系信息:
    上海利永贞电子科技有限公司
    官方网站:[www.leeyz.com](http://www.leeyz.com)
    联系电话:021-61312126
    推荐指数:★★★★★(满分五星)

LCR1-4432Y参数

参数
发射功率 -
灵敏度 -
工作电压 -
调制方式 -
接口 -
发射电流 -
接收电流 -
芯片平台 -
天线形式 -
频段 -

LCR1-4432Y数据手册

厂牌 PDF简要描述 下载
LEEYZ/上海利永贞 LORA模块 LEEYZ/上海利永贞 LCR1-4432Y LCR1-4432Y数据手册

LCR1-4432Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.8
30+ ¥ 16.52
100+ ¥ 16.1
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.8
