ONA-CM007-V

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 10A 12800uH ±30% 10K
供应商型号: ONA-CM007-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5

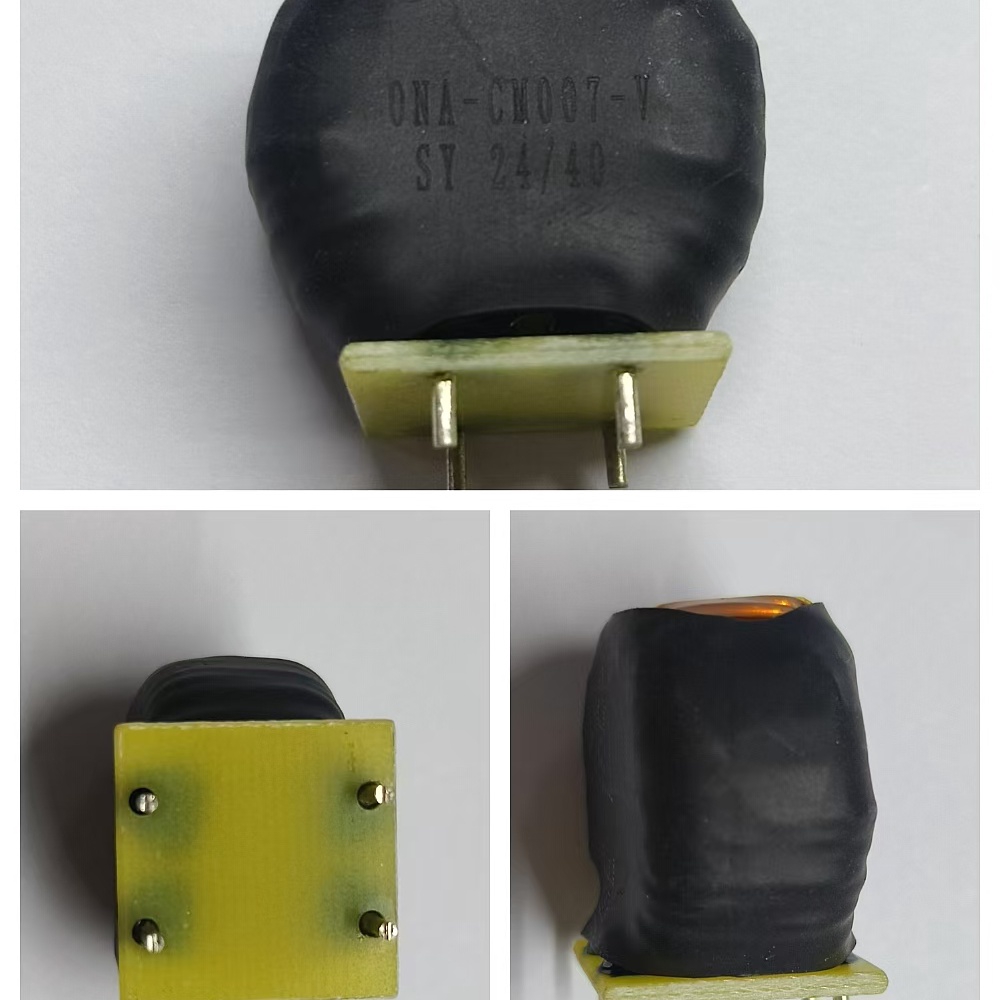

CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM007-V

ONA-CM007-V概述

    CM Inductance ONA-CM007-V 技术手册概述

    产品简介


    CM Inductance ONA-CM007-V 是一款由上海申阳电子科技有限公司生产的高性能电感器。这款电感器具有10A的额定电流,12800微亨(μH)的电感值,容差为±30%,适用于广泛的电子设备和电路设计中。其主要功能是调节电流、储能和过滤噪声,广泛应用于电源管理系统、通信设备、汽车电子系统等领域。

    技术参数


    - 规格型号: ONA-CM007-V
    - 额定电流: 10A
    - 电感值: 12800 μH ±30%
    - 最大电压: AC 2000V, 1分钟
    - 绝缘电阻: ≥1 GΩ
    - 直流电阻 (DCR): ≤11.2 mΩ (25℃)
    - 工作温度范围: -40℃ ~ +125℃
    - 储存温度和湿度: <35℃, 35-65% RH
    - 外形尺寸:
    - A (最大): 31 mm
    - B (最大): 28 mm
    - C (最大): 20 mm
    - D (±0.5): 9 mm
    - E (±0.5): 16 mm
    - F (±0.5): 3.5 mm
    - G (±0.3): 20 mm
    - H (±0.3): 1.8 mm
    - I (±0.2): 26.1 mm
    - J (±0.2): 无
    - 重量: 26.1 g

    产品特点和优势


    - 可靠性高: 符合AEC-Q200标准,通过多种严苛的可靠性测试。
    - 稳定性好: 高温存储和温度循环测试均无故障。
    - 兼容性强: 能够适应广泛的环境条件,符合欧盟RoHS标准。
    - 耐久性佳: 通过机械冲击和震动测试,确保长期稳定工作。
    - 高效能: 在宽广的工作温度范围内仍能保持良好的电气性能。

    应用案例和使用建议


    - 应用案例:
    - 电源管理系统: ONA-CM007-V 可用于电源转换器和滤波器中,提高电源系统的效率和稳定性。
    - 通信设备: 在高频信号处理中,能够有效过滤噪声并保证信号传输的纯净度。

    - 使用建议:
    - 环境控制: 在极端环境下(如高温、高湿),需要特别注意存储条件,确保电感器的性能不受影响。
    - 电路设计: 设计时应注意电感器的额定电流和工作频率,避免过载和饱和现象的发生。

    兼容性和支持


    - 兼容性: ONA-CM007-V 可以与其他标准电子元器件配合使用,适用于多种电路板设计。
    - 技术支持: 上海申阳电子科技有限公司提供全面的技术支持和售后服务,包括安装指导、调试服务及长期的产品维护计划。

    常见问题与解决方案


    - 问题1: 产品过热
    - 解决方案: 检查电路设计是否合理,确保电感器工作在其额定电流和工作温度范围内。
    - 问题2: 电气性能不稳定
    - 解决方案: 进行详细检测,确保所有连接可靠且电路无短路现象。
    - 问题3: 绝缘性能下降
    - 解决方案: 检查是否受潮或污染,必要时进行清洁和重新测试。

    总结和推荐


    ONA-CM007-V 作为一款高性能电感器,以其高可靠性、良好的电气性能和广泛的应用范围,成为众多电子设备的理想选择。我们强烈推荐该产品用于需要高性能电感器的应用场合。对于追求品质和稳定性的设计师和工程师而言,选择 ONA-CM007-V 将是一个明智的决定。

ONA-CM007-V参数

参数
线路数量 2
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 949Ω
电感值 12.8mH
直流电阻 7mΩ
额定电流 10A
长*宽*高 31mm*28mm*20mm
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM007-V数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM007-V ONA-CM007-V数据手册

ONA-CM007-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 12.2625
300+ ¥ 11.184
1500+ ¥ 10.9976
3000+ ¥ 10.718
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 61.31
