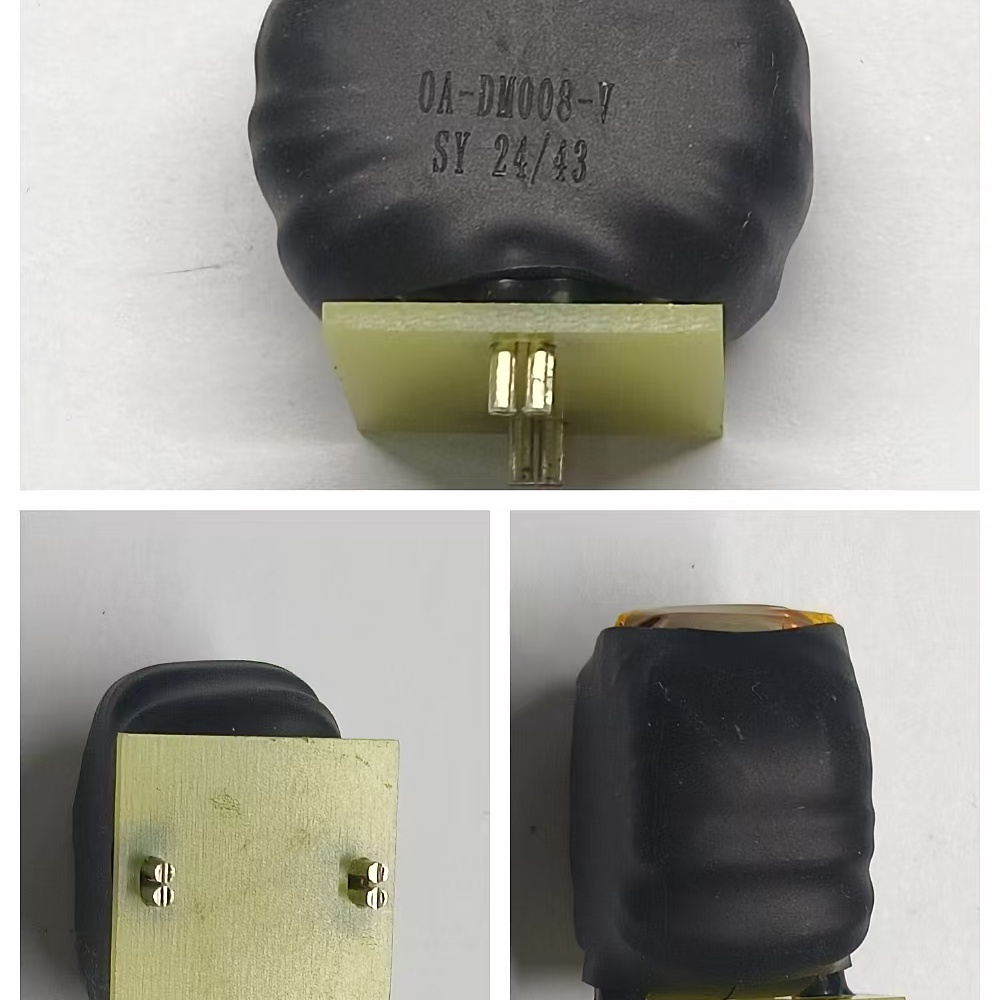

OA-DM008-V

产品分类: 插件电感
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 20A 14uH ±15% 10K
供应商型号: OA-DM008-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 插件电感 OA-DM008-V

OA-DM008-V概述

    DM Inductance 技术手册

    1. 产品简介


    DM Inductance 是一款高品质的电感器,主要用于电力电子系统中的滤波、耦合、振荡、延迟等功能。它广泛应用于工业控制、汽车电子、通信设备等领域。DM Inductance 具有高可靠性和稳定的工作性能,确保了在各种复杂环境中持续高效运作。

    2. 技术参数


    - 类型:CM Inductance
    - 规格型号:20A 14uH ±15% 10K
    - 额定电流:20A
    - 电感值:14uH(±15%)
    - 测试频率:10kHz
    - 阻抗范围:11.9 - 16.1 Ω
    - 工作电压:交流 1500V,1分钟
    - 直流电阻:3 mΩ(25℃)
    - 绝缘电阻:≥1GΩ
    - 环境温度范围:-40℃ 至 +125℃
    - 储存条件:温度<35℃,湿度 35-65% RH

    3. 产品特点和优势


    - 高可靠性:符合AEC-Q200标准,确保在极端条件下仍能保持稳定的电气性能。
    - 宽工作温度范围:-40℃至+125℃,适合各种严苛的工业环境。
    - 严格的制造标准:100%外观和电气性能检测,RoHS和UL94认证,确保产品质量。
    - 多功能应用:适用于多种电力电子系统的滤波、耦合等应用。

    4. 应用案例和使用建议


    - 工业控制:用于电机驱动系统的滤波电路,提高系统的稳定性和效率。
    - 汽车电子:在车载充电系统中作为耦合电感,确保电源的稳定性。
    - 通信设备:应用于信号处理电路中,减少噪声干扰。
    使用建议:
    - 在高温环境下使用时,确保良好的散热措施。
    - 定期检查绝缘电阻,避免长时间暴露在潮湿环境中。
    - 使用过程中避免机械冲击,以免影响电感器的性能。

    5. 兼容性和支持


    - 兼容性:DM Inductance 设计通用,可以方便地与其他电子元件和设备配合使用。
    - 技术支持:上海申阳电子科技有限公司提供详尽的技术文档和售后服务,包括安装指南、使用手册和技术支持热线。

    6. 常见问题与解决方案


    - 问题1:电感器表面出现腐蚀现象。
    - 解决方法:确保储存和工作环境的湿度不超过65%,并定期清洁表面。

    - 问题2:绝缘电阻降低。
    - 解决方法:检查是否有外部损伤或潮湿,必要时进行绝缘电阻测试。
    - 问题3:工作电流超过额定值。
    - 解决方法:减小负载或选择更高额定电流的电感器。

    7. 总结和推荐


    DM Inductance 是一款高性能、高可靠的电感器,适用于多种工业和汽车应用。其宽泛的工作温度范围、严格的制造标准以及多样化的应用使其在市场上具有较强的竞争力。综合来看,强烈推荐使用此款产品。

OA-DM008-V参数

参数
饱和电流(LSAT) 40A
自谐振频率(SRF) 10K
容差 -
直流电阻(DCR) 2.5mΩ
额定电流 20A
Q值 -
测试频率 10KHz
电感值 14μH
长*宽*高 31mm(长度)*31mm(高度)
通用封装 DIP-4
应用等级 工业级
零件状态 在售

OA-DM008-V数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 插件电感 CHSHENYANG/上海燊阳电子 OA-DM008-V OA-DM008-V数据手册

OA-DM008-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 11.8875
300+ ¥ 10.836
1500+ ¥ 10.6554
3000+ ¥ 10.3845
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 59.43
直接购买
加入购物车
