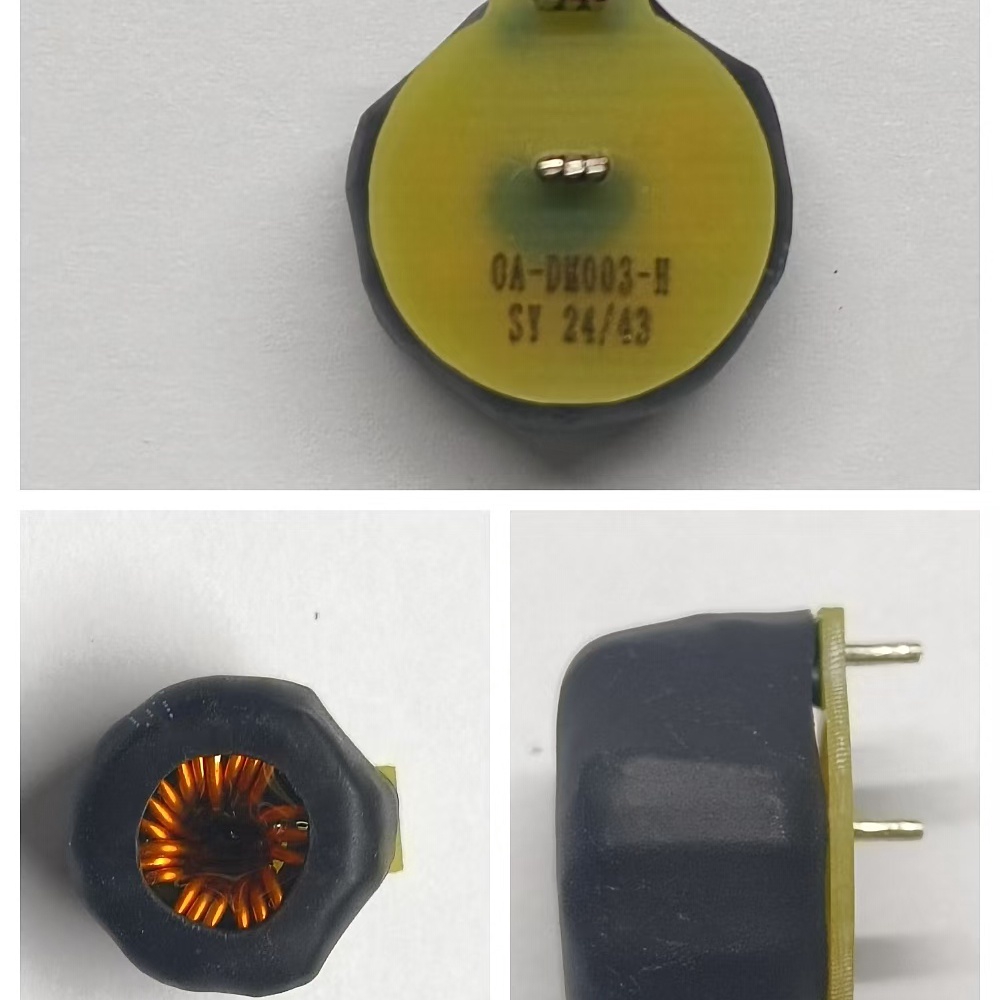

OA-DM003-H

产品分类: 插件电感
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 15A 4uH ±15% 10K
供应商型号: OA-DM003-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 插件电感 OA-DM003-H

OA-DM003-H概述

    电子元器件产品技术手册

    一、产品简介


    上海申阳电子科技有限公司(以下简称“申阳电子”)生产的DM Inductance和CM Inductance电子元器件,是一种用于电路中的电感器。这两种电感器的主要功能是存储电磁能并调节电流。它们广泛应用于各类电子产品中,例如电源供应器、滤波器、通信设备等。

    二、技术参数


    以下是DM Inductance和CM Inductance的技术规格和技术参数:
    | 参数 | DM Inductance | CM Inductance |
    |
    | 额定电流 | 15A | 15A |
    | 电感值 | 4uH ±15% | 4uH ±15% |
    | 最大电阻 | 2mΩ (25℃) | 2mΩ (25℃) |
    | 绝缘电阻 | ≥1GΩ | ≥1GΩ |
    | 工作温度范围 | -40℃~+125℃ | -40℃~+125℃ |
    | 存储温度范围 | <35℃ | <35℃ |
    | 相对湿度 | 35%-65% RH | 35%-65% RH |
    | 电气测试仪器 | GKT3259 | GKT3259 |

    三、产品特点和优势


    1. 高精度和稳定性:电感值在4uH ±15%范围内,确保电路稳定性和准确性。
    2. 大额定电流:15A的大额定电流使这些电感器能够适应各种高功率需求的应用场景。
    3. 优良的电气特性:具有低电阻、高绝缘电阻等特点,保证电气性能的可靠性。
    4. 广泛的适用性:工作温度范围广,能够在极端环境下正常工作,适用于多种复杂环境。

    四、应用案例和使用建议


    - 电源模块:在电源模块中,可以使用这些电感器来滤除高频噪声,确保输出电压的稳定性。
    - 通信设备:在通信设备中,这些电感器可以用于信号滤波,减少干扰。
    - 工业控制:在工业控制系统中,这些电感器可以帮助调节电流,提高系统的响应速度。
    使用建议:
    - 在安装过程中要特别注意电气性能测试,确保每一个电感器都符合标准。
    - 在复杂环境中使用时,需要注意防护措施,避免损坏。

    五、兼容性和支持


    这些电感器与大多数电路板和其他电子元器件兼容。申阳电子提供全面的技术支持和服务,包括产品咨询、技术培训和售后服务。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品在高温下出现异常 | 确保在规定的温度范围内使用,并进行定期检测。 |
    | 电感器在焊接过程中出现损坏 | 使用适当的焊接工具和技术,严格按照制造商的指导进行操作。 |
    | 设备在长时间运行后性能下降 | 定期检查设备的电气性能,确保其始终处于最佳状态。 |

    七、总结和推荐


    综上所述,申阳电子的DM Inductance和CM Inductance电感器具有高精度、稳定性好、大额定电流等显著特点,适合于各种高功率和复杂环境下的应用。鉴于其良好的市场口碑和技术支持,强烈推荐使用这些高品质的电感器。
    申阳电子是一家值得信赖的供应商,提供了一系列高性能的电子元器件,其DM Inductance和CM Inductance电感器将为您的项目带来可靠性和性能保障。

OA-DM003-H参数

参数
自谐振频率(SRF) 10K
容差 -
直流电阻(DCR) 1.5mΩ
额定电流 15A
Q值 -
测试频率 10KHz
电感值 4μH
饱和电流(LSAT) 30A
长*宽*高 14mm(高度)
通用封装 DIP-4
零件状态 在售

OA-DM003-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 插件电感 CHSHENYANG/上海燊阳电子 OA-DM003-H OA-DM003-H数据手册

OA-DM003-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
