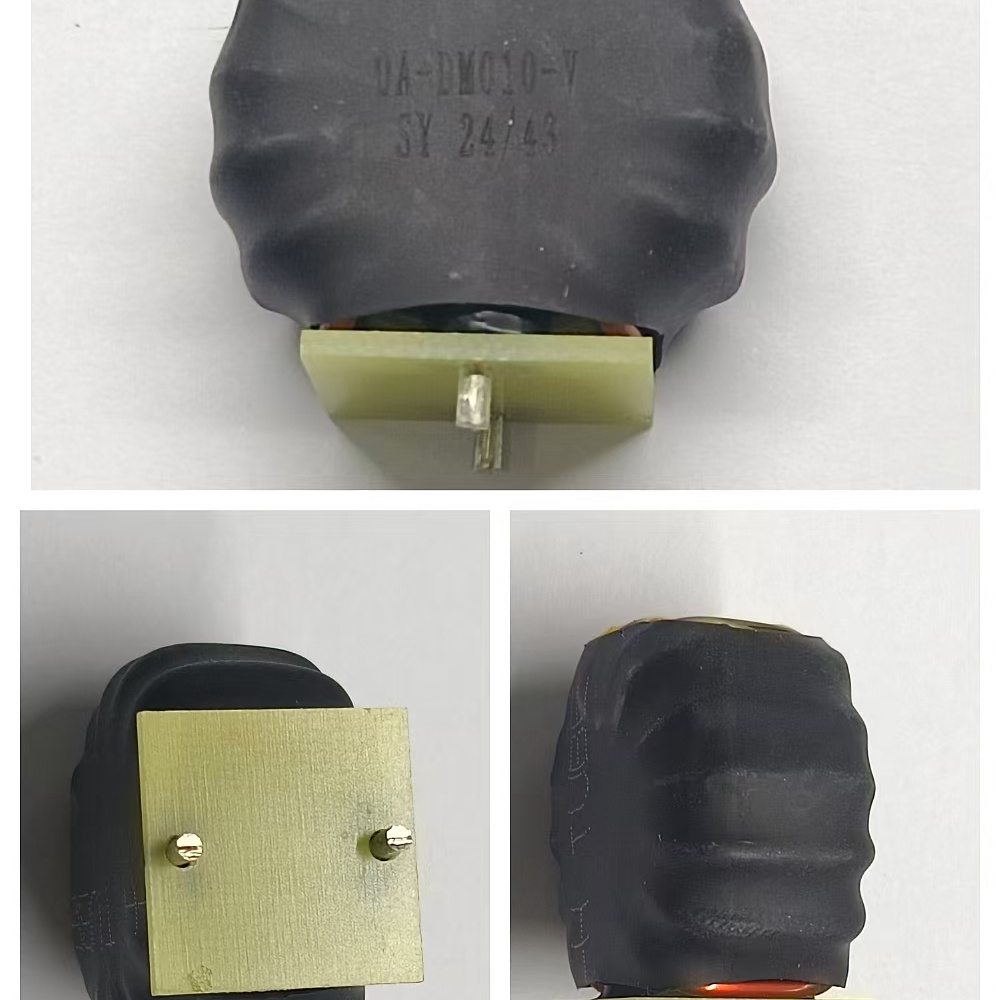

OA-DM010-V

产品分类: 插件电感
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 20A 38uH ±15% 10K
供应商型号: OA-DM010-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 插件电感 OA-DM010-V

OA-DM010-V概述

    DM Inductance 产品技术手册

    一、产品简介


    DM Inductance 是一款高性能的电感器,属于磁性材料电感。它具备出色的电流承载能力和较高的电感值,适用于多种电子设备中。其主要功能包括能量存储、滤波、电磁干扰抑制等,广泛应用于通信、工业控制、汽车电子等领域。

    二、技术参数


    以下是DM Inductance的技术规格及性能参数:
    | 参数 | 规格 |

    | 型号 | OA-DM010-V |
    | 电感值 | 38μH ±15% |
    | 电流 | 20A |
    | DCR(直流电阻) | 4mΩ @ 25°C (参考值) |
    | 绝缘电阻 | ≥1GΩ |
    | 工作温度范围 | -40°C ~ +125°C |
    | 存储温度和湿度 | <35°C, 35%-65% RH |

    三、产品特点和优势


    DM Inductance 具有以下几个显著的特点和优势:
    1. 高可靠性:符合AEC-Q200标准,确保在极端环境下的可靠性能。
    2. 宽工作温度范围:能够在-40°C到+125°C的范围内正常工作。
    3. 优秀的电气性能:高电感值和低DCR,确保良好的滤波效果和能量存储能力。
    4. 坚固耐用:通过多项可靠性测试,包括高温存储、温度循环、偏高湿度测试等。
    5. 环保认证:符合RoHS和UL94标准,确保产品安全环保。

    四、应用案例和使用建议


    应用案例:
    - 通信设备:用于电源滤波、噪声抑制等。
    - 工业控制:用于储能和信号处理。
    - 汽车电子:用于车载电源系统的滤波和稳压。
    使用建议:
    1. 安装环境:确保安装环境的温度和湿度在规定范围内,避免过高的温度和湿度过大导致性能下降。
    2. 电路设计:合理布局电感器,确保散热良好,避免局部过热。
    3. 测试验证:在正式使用前进行充分的电气性能测试,确保产品符合预期的设计要求。

    五、兼容性和支持


    DM Inductance与多种电子元器件和设备具有良好的兼容性,如各种电源模块、PCB板等。制造商提供了全面的支持和服务,包括售前咨询、售后技术支持和产品维护等。对于用户在使用过程中遇到的问题,可以通过官方网站、电话或邮件等方式联系客服获取帮助。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感器出现发热异常 | 检查安装环境,确保温度和湿度在合理范围内;检查电路设计,确保散热良好。 |
    | 电气性能不达标 | 重新测试电气性能,确认是否符合规格;检查是否有损坏或不良现象。 |
    | 长时间工作后性能下降 | 检查是否符合工作环境条件;查看是否有超出工作范围的使用情况。 |

    七、总结和推荐


    综上所述,DM Inductance 具备优异的电气性能和可靠性,能够在各种严苛的工作环境中稳定运行。其广泛应用范围和卓越性能使其成为市场上极具竞争力的产品之一。强烈推荐给需要高性能电感器的应用场景,如通信设备、工业控制和汽车电子等领域。

OA-DM010-V参数

参数
Q值 -
测试频率 10KHz
电感值 38μH
饱和电流(LSAT) 40A
自谐振频率(SRF) 10K
容差 -
直流电阻(DCR) 5mΩ
额定电流 20A
长*宽*高 34mm(长度)*34mm(高度)
通用封装 DIP-4
零件状态 在售

OA-DM010-V数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 插件电感 CHSHENYANG/上海燊阳电子 OA-DM010-V OA-DM010-V数据手册

OA-DM010-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 14.1375
300+ ¥ 12.9
1500+ ¥ 12.685
3000+ ¥ 12.3625
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 70.68
