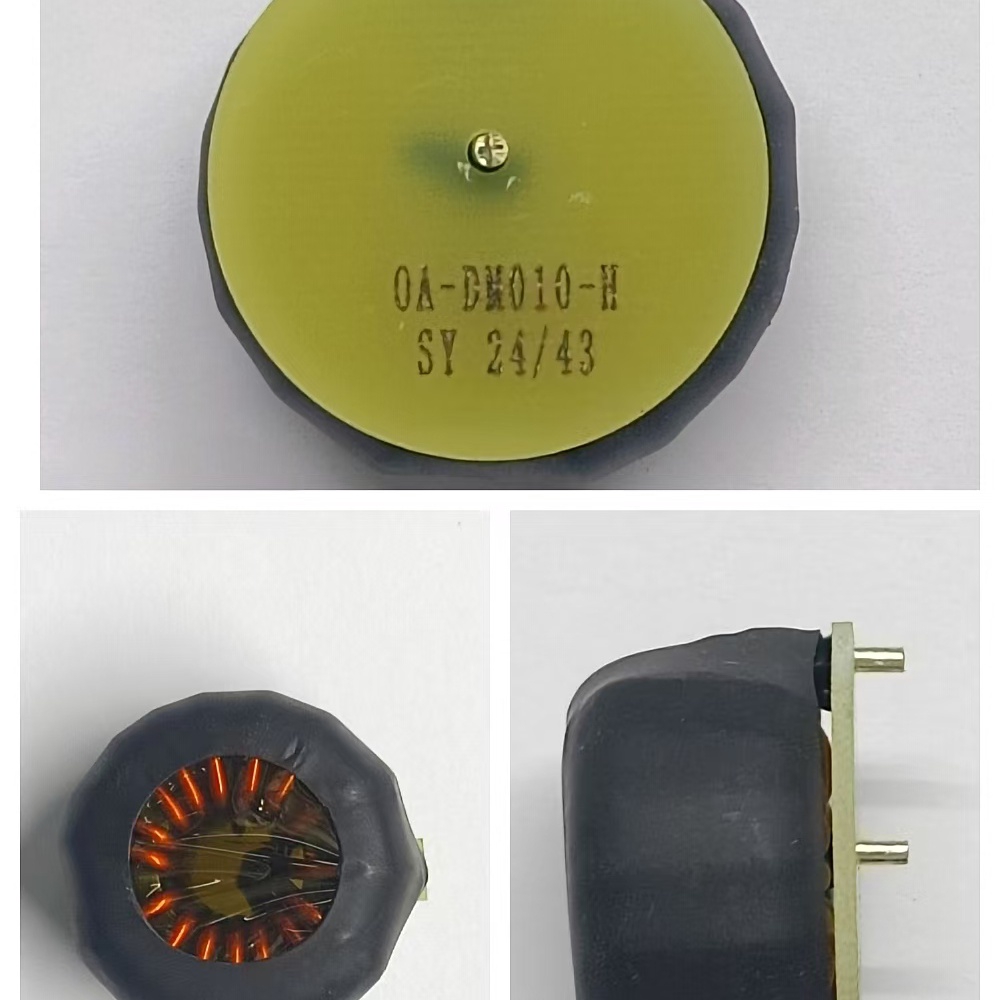

OA-DM010-H

产品分类: 插件电感
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 20A 38uH ±15% 10K
供应商型号: OA-DM010-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 插件电感 OA-DM010-H

OA-DM010-H概述

    电子元器件产品技术手册

    产品简介


    上海申洋电子科技有限公司生产的DM电感器是一种高效能的电子元件,主要用于各类电源管理和滤波电路中。这款电感器以其出色的电气特性和可靠性,在工业控制、汽车电子、通信设备等多个领域得到了广泛应用。

    技术参数


    - 型号: OA-DM010-H
    - 类型: DM电感
    - 规格: 20A 38μH ±15%
    - 电阻值: 10K
    - 外观尺寸:
    - A: 34mm
    - B: 21mm
    - C: -
    - D: 14mm
    - E: 3.5mm
    - F: 2.2mm
    - G: -
    - H: -
    - I: -
    - J: -
    - 重量: 46.5g
    电气特性
    - 电感量 (L): 32.3 μH ~ 43.7 μH (测试条件: 10kHz, 0.3V)
    - 阻抗 (Z):
    - 最大电流 (Imax): 20A
    - 直流电阻 (DCR): 4mΩ (参考值)
    - 绝缘电阻: ≥1GΩ (测试条件: DC1000V, 10s)
    - 工作温度范围: -40°C ~ +125°C
    - 存储温度范围: <35°C
    - 存储湿度范围: 35%-65% RH

    产品特点和优势


    - 高可靠性和稳定性:参照AEC-Q200标准进行严格的测试,确保长期稳定运行。
    - 宽泛的工作温度范围:能够在极端环境下稳定工作,适合多种复杂应用场景。
    - 高效的电气性能:具备低阻抗和良好的电流承载能力,适用于高效率的电源管理电路。
    - 紧凑的结构设计:小型化设计使得其易于集成到各种紧凑型设备中,减少占用空间。

    应用案例和使用建议


    应用案例:
    - 用于开关电源中的输出滤波。
    - 在汽车电子设备中作为电感元件,实现信号过滤和电源稳定。
    使用建议:
    - 在安装时应注意避免接触易溶性物质,以免影响使用寿命。
    - 长时间使用过程中,建议定期检查以确保电气性能的持续稳定。

    兼容性和支持


    - 兼容性: 该产品可与同类电子元件兼容,且适用于广泛的电子设备中。
    - 支持: 厂商提供全面的技术支持和服务,包括产品安装、调试及故障排除等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备过热 | 确保散热措施到位,避免长时间过载运行。 |
    | 电气性能下降 | 检查安装是否正确,确认是否满足产品规格要求。 |

    总结和推荐


    综上所述,DM电感器OA-DM010-H凭借其卓越的电气性能、高可靠性和宽泛的工作温度范围,是适用于各种复杂应用场景的理想选择。在电源管理和信号过滤方面表现优异,推荐给需要高性能电感元件的客户使用。

OA-DM010-H参数

参数
容差 -
直流电阻(DCR) 5mΩ
额定电流 20A
Q值 -
测试频率 10KHz
电感值 38μH
饱和电流(LSAT) 40A
自谐振频率(SRF) 10K
长*宽*高 21mm(高度)
通用封装 DIP-4
零件状态 在售

OA-DM010-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 插件电感 CHSHENYANG/上海燊阳电子 OA-DM010-H OA-DM010-H数据手册

OA-DM010-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 14.1375
300+ ¥ 12.9
1500+ ¥ 12.685
3000+ ¥ 12.3625
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 70.68
