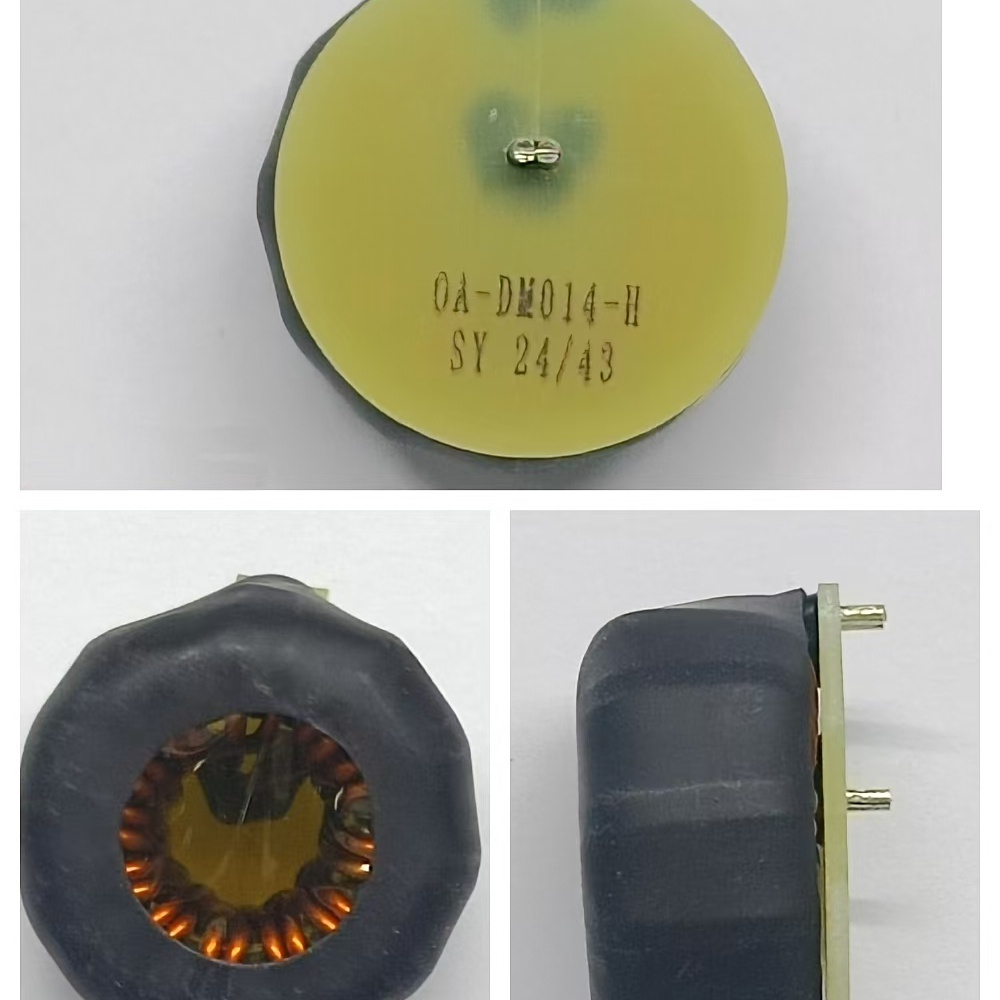

OA-DM014-H

产品分类: 插件电感
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 25A 23uH ±15% 10K
供应商型号: OA-DM014-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 插件电感 OA-DM014-H

OA-DM014-H概述

    # DM Inductance 技术手册解析

    产品简介


    DM Inductance(型号为OA-DM014-H)是一种高性能的电感器,主要用于直流(DC)电路中的储能、滤波及信号处理等功能。它广泛应用于通信设备、汽车电子系统、电源管理系统以及工业自动化等领域。

    技术参数


    以下是DM Inductance的关键技术参数和性能指标:
    - 类型:CM Inductance
    - 电感值:23μH
    - 电流等级:25A
    - 允许误差:±15%
    - 直流电阻(DCR):≤3mΩ
    - 绝缘电阻:≥1GΩ
    - 起始电压:1500V AC,1分钟,0.5mA
    - 工作温度范围:-40℃ ~ +125℃
    - 储存条件:温度<35℃,湿度35%-65%RH
    尺寸图
    - 外形尺寸(单位:mm):
    - A:38
    - B:23
    - D:14
    - E:3.5
    - F:3.3
    - G:1.8
    - H:47.3
    - 重量:47.3g

    产品特点和优势


    - 高可靠性:采用AEC-Q200标准测试,确保在各种恶劣环境下的稳定工作。
    - 宽温域:适用于-40℃至+125℃的工作温度范围。
    - 优良的电气性能:具备出色的绝缘性能和低直流电阻。
    - 高抗干扰能力:优秀的电磁兼容特性。
    - 绿色环保:符合RoHS标准,满足欧盟环保要求。

    应用案例和使用建议


    应用案例
    DM Inductance广泛应用于通信基站、汽车ECU、电源模块和传感器等场合。例如,在通信基站中用于滤波器和储能电感,保证系统的稳定运行。
    使用建议
    - 在高温环境下使用时,需注意散热措施,以避免过热导致的性能下降。
    - 在高湿度环境中长时间使用,要定期检查绝缘性能。
    - 在进行装配时,应按照工艺要求进行外观检验和电气性能检测,以确保产品符合规范。

    兼容性和支持


    DM Inductance与市场上主流的PCB设计软件和制造工艺兼容。制造商提供全方位的技术支持,包括样品供应、定制化服务、技术支持热线及在线论坛交流平台。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品表面划痕 | 检查并修正生产流程中的不当操作 |
    | 电气性能不稳定 | 重新测试电气性能,确保所有指标均符合标准 |
    | 绝缘性能下降 | 检查工作环境湿度是否超标,调整存储条件 |

    总结和推荐


    DM Inductance凭借其卓越的性能、广泛的应用领域及强大的技术支撑,成为众多电子设备首选的电感元件。无论是研发阶段还是批量生产,都能满足不同客户的需要。强烈推荐使用此产品以提升整体性能和可靠性。
    通过本次技术手册解析,我们可以清晰地了解DM Inductance的主要特性及其应用场景。这将有助于电子设备工程师在选择和使用该产品时做出更明智的决策。

OA-DM014-H参数

参数
自谐振频率(SRF) 10K
容差 -
直流电阻(DCR) 3mΩ
额定电流 25A
Q值 -
测试频率 10KHz
电感值 23μH
饱和电流(LSAT) 45A
长*宽*高 23mm(高度)
通用封装 DIP-4
零件状态 在售
