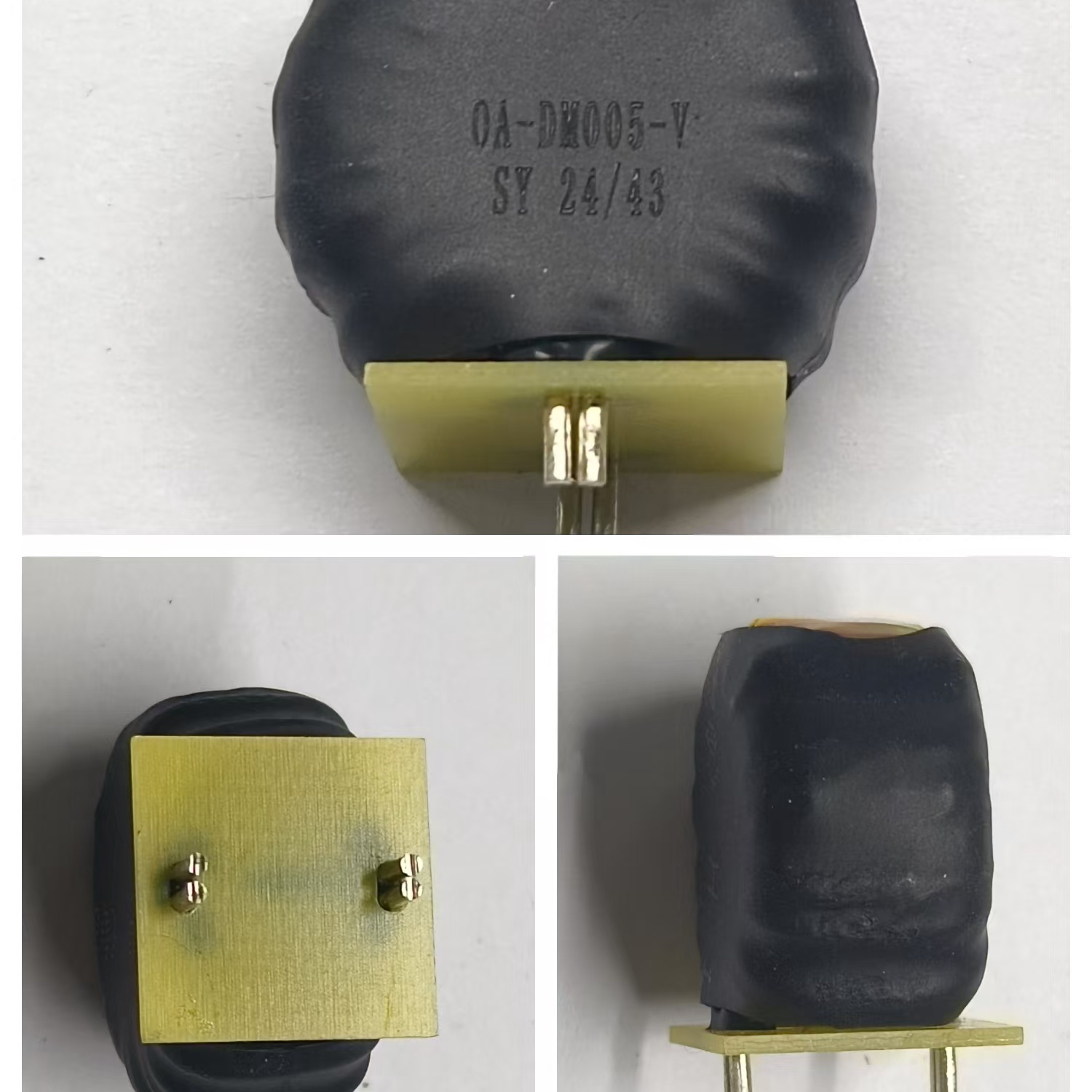

OA-DM005-V

产品分类: 插件电感
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 15A 15uH ±15% 10K
供应商型号: OA-DM005-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 插件电感 OA-DM005-V

OA-DM005-V概述

    电子元器件产品技术手册

    一、产品简介


    本文介绍的电子元器件是一款名为CM Inductance的产品,其主要类型为电感器,额定电流为15A,电感值为15uH,允许误差范围为±15%,电阻值为10K。该产品适用于多种应用领域,包括电源管理和滤波电路,广泛应用于工业自动化、通信设备、汽车电子等领域。

    二、技术参数


    根据技术手册,该产品的具体技术规格如下:
    - 电感值:15uH ±15%
    - 额定电流:15A
    - 电阻值:10K
    - 尺寸:长27mm,宽27mm,高17mm(具体尺寸见材料尺寸图)
    - 工作温度范围:-40℃ ~ +125℃
    - 储存温度和湿度:<35℃,35%-65% RH
    - 电气特性:
    - 电感 L: 12.75uH ~ 17.25uH (测试条件:10kHz, 0.3V)
    - 绝缘电阻:≥1GΩ (测试条件:DC1000V, 10s)
    - 直流电阻 DCR:≤3mΩ (测试条件:25℃)

    三、产品特点和优势


    该产品的独特之处在于其卓越的电气性能和广泛的适用范围。以下是该产品的优势:
    1. 高性能电感:15uH的电感值,具有较高的精度和稳定性。
    2. 大电流承载能力:15A的额定电流使其适合大功率应用。
    3. 可靠的设计:通过了多项严格测试,符合AEC-Q200标准,确保长期稳定运行。
    4. 良好的散热性能:宽大的设计有助于有效散热,延长使用寿命。
    5. 环保合规:满足RoHS和UL94标准,安全环保。

    四、应用案例和使用建议


    该产品常用于电源管理和滤波电路,可以有效抑制电磁干扰和噪声。具体应用实例包括工业自动化设备中的电流滤波,通信设备中的信号滤波等。
    使用建议:
    - 在安装过程中,确保引脚连接牢固,避免接触不良。
    - 使用过程中,注意工作温度范围内的变化,以防止过热现象。
    - 定期检查绝缘电阻和直流电阻,确保电气性能良好。

    五、兼容性和支持


    该产品可与其他标准电子元器件兼容,适用于多种电路设计。制造商提供全面的技术支持和维护服务,包括产品选型、应用指导和技术咨询。

    六、常见问题与解决方案


    根据技术手册中的常见问题及解决方案,列出几个常见的用户问题及其解决方案:
    1. 问题:产品无法通过绝缘电阻测试。
    - 解决方案:检查连接线是否破损,确保接触良好;确认工作环境湿度是否在合理范围内。

    2. 问题:产品过热。
    - 解决方案:确保散热片安装正确并充分接触;避免长时间高负载运行。
    3. 问题:产品电气性能不稳定。
    - 解决方案:检查接线和端子连接是否松动,重新进行紧固;如需更换元器件,请联系制造商获取原厂配件。

    七、总结和推荐


    综上所述,这款CM Inductance电感器在多个方面表现出色,尤其适用于需要高性能和高可靠性的应用场景。考虑到其优异的电气性能、广泛的适用范围以及全面的支持和服务,我们强烈推荐使用此款产品。

OA-DM005-V参数

参数
直流电阻(DCR) 3mΩ
额定电流 15A
Q值 -
测试频率 10KHz
电感值 15μH
饱和电流(LSAT) 30A
自谐振频率(SRF) 10K
容差 -
长*宽*高 27mm(长度)*27mm(高度)
通用封装 DIP-4
零件状态 在售
