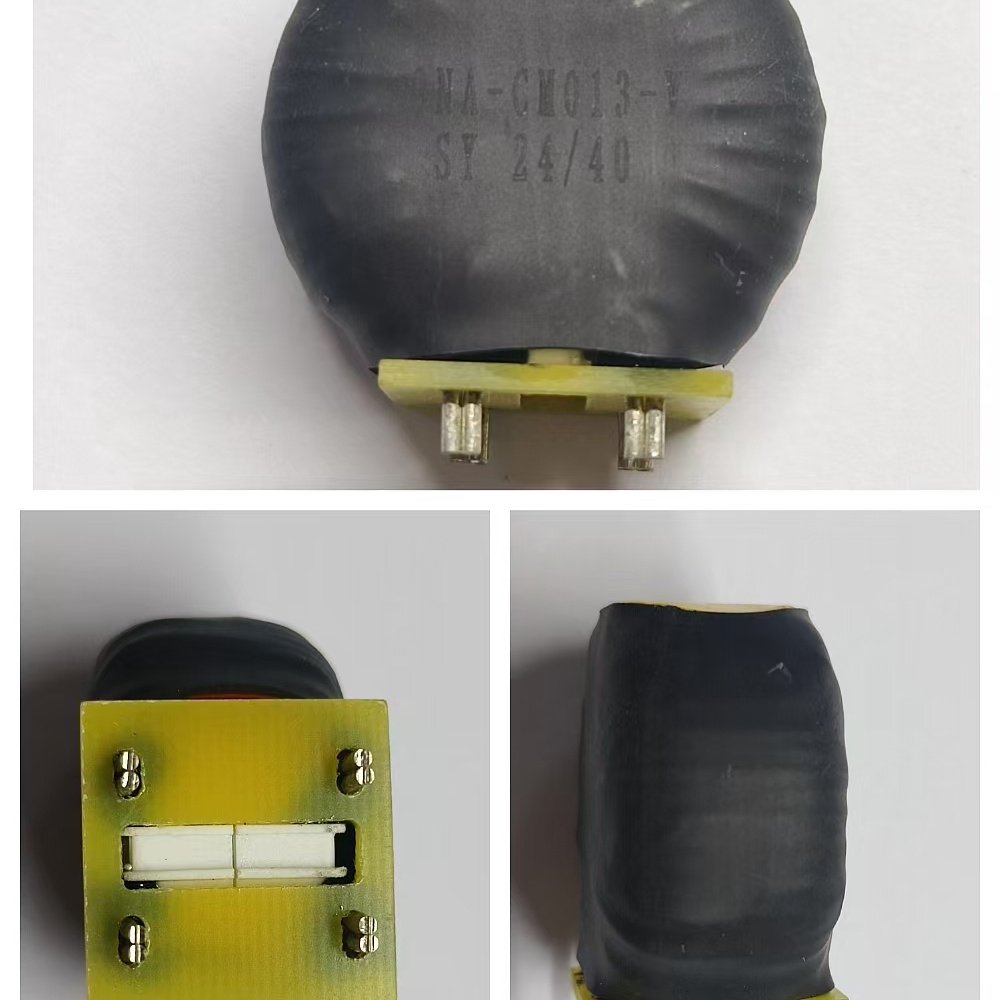

ONA-CM013-V

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 20A 7200uH ±30% 10K
供应商型号: ONA-CM013-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM013-V

ONA-CM013-V概述

    电子元器件产品技术手册 —— ONA-CM013-V CM Inductance



    产品简介




    ONA-CM013-V CM Inductance 是一款适用于各种工业应用的电感器,它具有出色的电气特性和稳定的性能表现。该电感器的额定电流为20A,电感值为7200μH ±30%,适用于需要较大电流和电感值的应用场合,如电源管理、电机驱动、信号滤波等领域。此外,该电感器通过了AEC-Q200标准测试,确保了其在恶劣环境下的可靠性和稳定性。


    技术参数




    - 类型:CM Inductance
    - 额定电流:20A
    - 电感值:7200μH ±30%
    - 电阻值:6.7mΩ(参考值)
    - 绝缘电阻:≥1GΩ
    - 工作频率:10KHz
    - 测试电压:AC2000V/1min
    - 温度范围:-40℃ ~ +125℃
    - 存储条件:温度<35℃,相对湿度35%-65%

    尺寸参数


    | 参数 | 最大值 |
    | --- | --- |
    | A (长) | 37mm |
    | B (宽) | 36mm |
    | C (高) | 21mm |
    | D (线圈直径) | 11mm |
    | E (线圈宽度) | 16mm |
    | F (引脚间距) | 3.5mm |
    | G (引脚宽度) | 21mm |
    | H (引脚长度) | 1.6mm |
    | I (线圈高度) | 3.0mm |
    | J (重量) | 48.4g |


    产品特点和优势




    1. 高可靠性:符合AEC-Q200标准,适用于苛刻的工作环境。
    2. 高精度:电感值精度高达±30%,适合精确控制电路参数。
    3. 高电流承载能力:能够承载高达20A的电流,适用于大功率应用。
    4. 良好绝缘性能:绝缘电阻达到1GΩ,确保电路的安全性。


    应用案例和使用建议




    应用场景:
    - 电源管理:用于储能、平滑输出等。
    - 电机驱动:提供平稳的电流和电压,减少电磁干扰。
    - 信号滤波:减少噪声和电磁干扰。

    使用建议:
    - 确保在正确的工作温度范围内使用,避免超出规定的温度范围导致性能下降。
    - 在组装过程中注意保护引脚,避免折断或损伤。
    - 定期检查和维护,确保设备的长期稳定运行。


    兼容性和支持




    - 兼容性:与常见的电源管理和电机驱动设备兼容。
    - 支持和服务:制造商提供了详细的技术支持和售后服务,包括定期检查、维护和故障排查服务。


    常见问题与解决方案




    | 问题 | 解决方案 |
    | --- | --- |
    | 电流过载 | 确认负载是否在额定范围内,调整电路以确保不超过最大电流。 |
    | 绝缘失效 | 检查接线是否正确,确保良好的绝缘环境。 |
    | 电感值异常 | 重新校准测试仪器或联系技术支持。 |


    总结和推荐




    ONA-CM013-V CM Inductance凭借其卓越的性能、可靠的稳定性以及广泛的适用性,在众多工业应用中表现出色。经过严格的测试验证,该电感器在高电流和高电感值应用中表现出色,是电源管理和电机驱动领域的理想选择。强烈推荐该产品用于各类高性能电子产品设计中。

ONA-CM013-V参数

参数
线路数量 2
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 546Ω
电感值 7.2mH
直流电阻 5mΩ
额定电流 20A
长*宽*高 37mm*36mm*21mm
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售
