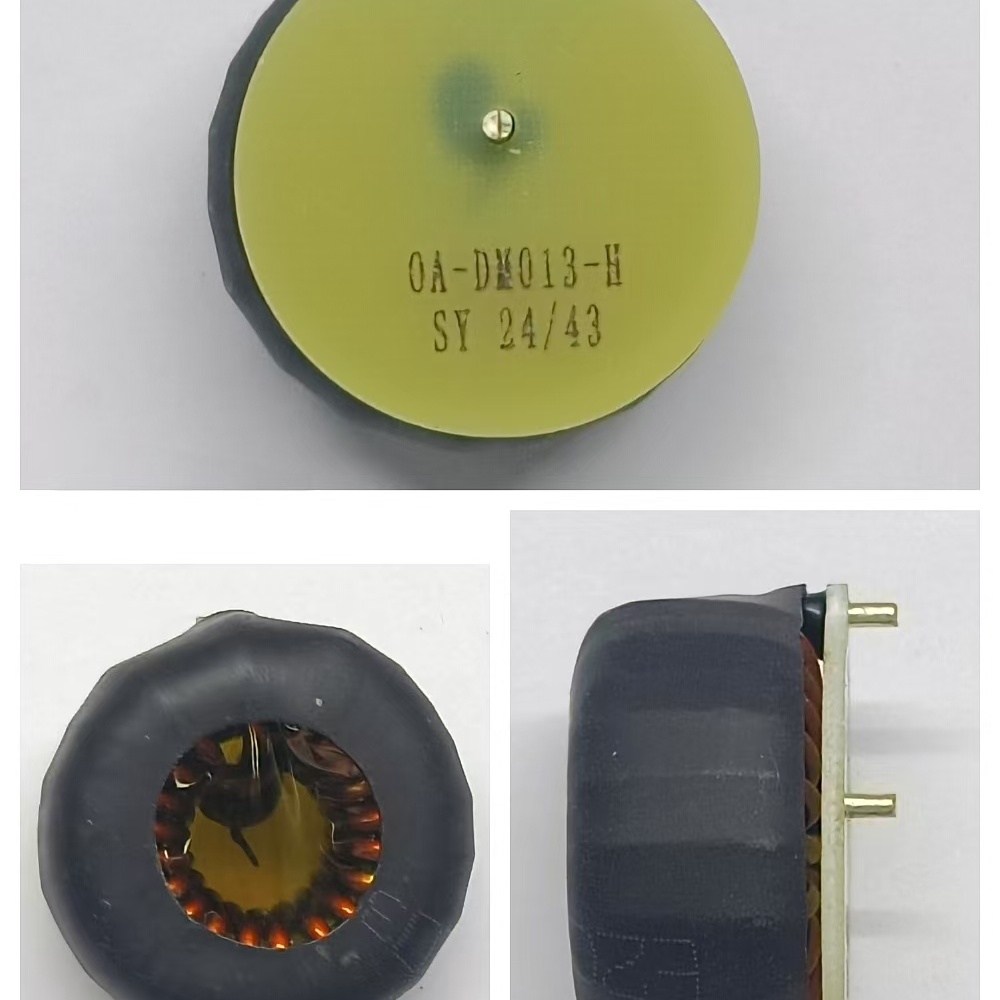

OA-DM013-H

产品分类: 插件电感
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 20A 58uH ±15% 10K
供应商型号: OA-DM013-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 插件电感 OA-DM013-H

OA-DM013-H概述

    # 电子元器件产品技术手册解析

    一、产品简介


    本技术手册所介绍的产品为上海申阳电子科技有限公司生产的DM型电感(Product Name: DM Inductance)。该产品的主要功能是通过控制电流的大小来实现特定的应用需求,例如稳压、滤波等。其应用领域广泛,涵盖工业自动化、电源管理、通信设备等多个行业。

    二、技术参数


    技术规格
    - 型号:OA-DM013-H
    - 规格:20A 58μH ±15%
    - 电气特性:10KΩ
    - 尺寸规格:
    - A (max):38mm
    - B (max):23mm
    - C (max):14mm
    - D (±0.5):3.5mm
    - E (±0.5):2.2mm
    - F (±0.5):未提及
    - G (±0.3):未提及
    - H (±0.3):未提及
    - I (±0.2):未提及
    - J (±0.2):未提及
    - 重量:51.9g
    电气性能测试结果
    - 电感量(L):1-2μH(在10kHz,0.3V条件下测量)
    - 额定电压:AC1500V,1分钟内无异常
    - 直流电阻(DCR):5mΩ(25℃下)
    - 绝缘电阻:GΩ(使用DC1000V,10秒测量)

    三、产品特点和优势


    独特功能和优势
    1. 高精度:电感量的误差范围控制在±15%,确保了产品的稳定性和可靠性。
    2. 高耐热性:能够在-40℃至+125℃的工作温度范围内正常工作,适应恶劣环境。
    3. 高性能测试:通过AEC-Q200标准的多种可靠性测试,如高温存储、温度循环、偏高湿度测试等,确保了产品的长期稳定性。
    4. 环保认证:符合RoHS标准,UL94认证,确保产品在环保方面达到欧盟标准。

    四、应用案例和使用建议


    应用案例
    该电感广泛应用于工业自动化系统中的电源模块、滤波电路等场合,也常用于通信设备中作为储能和耦合元件。
    使用建议
    1. 温度控制:在极端温度环境下使用时,应注意监测电感的工作温度,避免过热导致的性能下降。
    2. 安装位置:建议将电感安装在通风良好的位置,以提高散热效果。
    3. 电气连接:确保所有电气连接牢固可靠,避免接触不良造成的故障。

    五、兼容性和支持


    兼容性
    该电感设计为标准接口,与市面上多数电路板和模块具有良好的兼容性。具体的兼容性验证需要根据具体的应用场景进行测试。
    支持和维护
    制造商提供全方位的技术支持,包括但不限于产品使用指导、技术咨询、故障排查等服务。如有需要,可随时联系制造商的技术支持团队。

    六、常见问题与解决方案



    常见问题与解决方案


    1. 问题:工作过程中出现异常噪声
    - 解决方案:检查电气连接是否稳固,确保所有电气连接均正确无误。
    2. 问题:长时间工作后电感温度升高
    - 解决方案:检查散热系统是否有效,增加散热片或风扇等散热措施。
    3. 问题:电路中发现无法解释的波动
    - 解决方案:检测电路中的其他干扰源,排除外部干扰因素。

    七、总结和推荐


    综合评估
    该产品以其高精度、高可靠性、广泛的适用性及优质的客户服务,在市场上具备显著的竞争优势。经过多轮严格测试,该电感能够满足绝大多数应用场景的需求,适用于各种严苛的工作环境。
    推荐意见
    基于以上分析,强烈推荐使用该款DM型电感。无论是在工业自动化、电源管理还是通信设备等领域,它都将是您理想的解决方案之一。

OA-DM013-H参数

参数
额定电流 20A
Q值 -
测试频率 10KHz
电感值 58μH
饱和电流(LSAT) 40A
自谐振频率(SRF) 10K
容差 -
直流电阻(DCR) 6mΩ
长*宽*高 23mm(高度)
通用封装 DIP-4
零件状态 在售

OA-DM013-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 插件电感 CHSHENYANG/上海燊阳电子 OA-DM013-H OA-DM013-H数据手册
