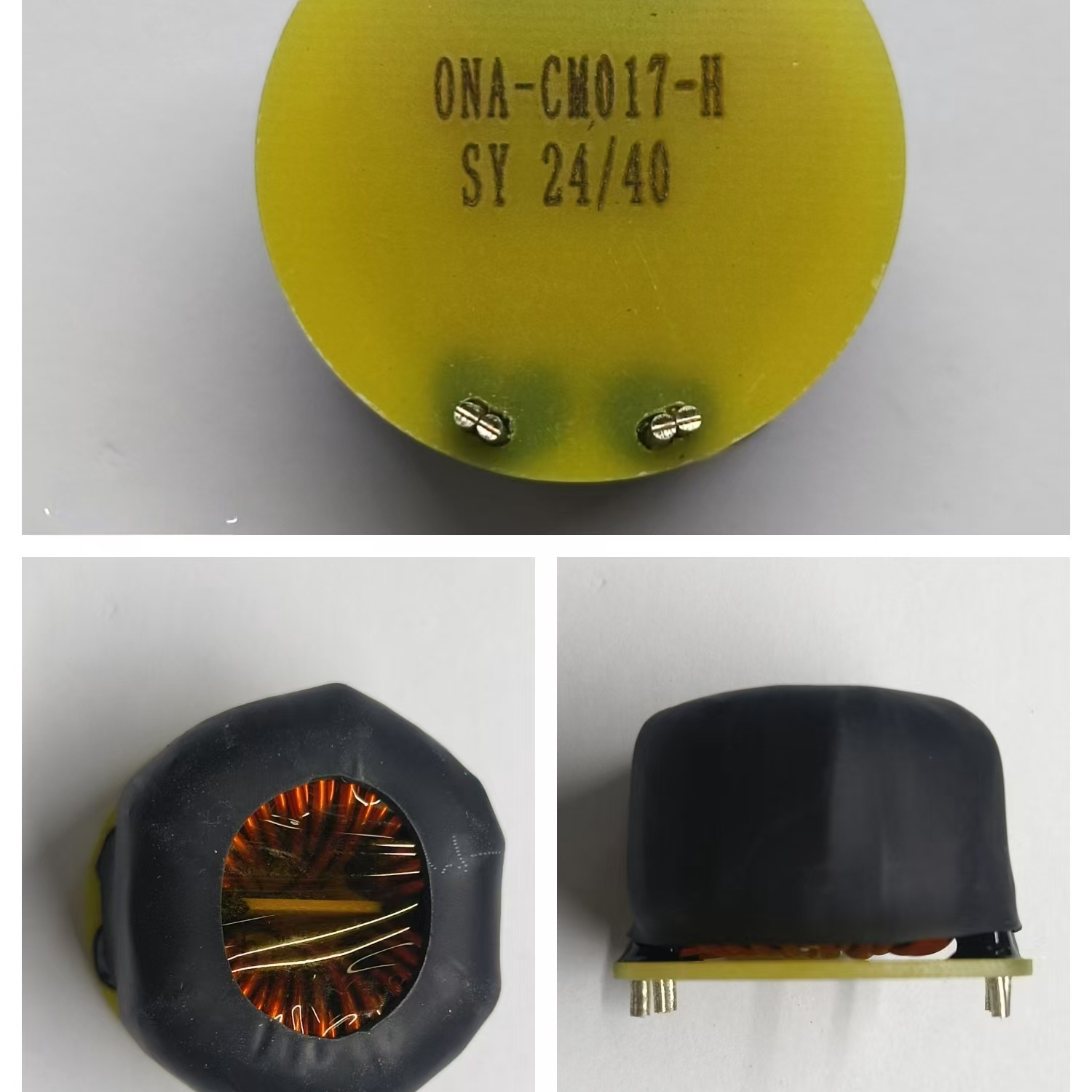

ONA-CM017-H

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 35A 5200uH ±30% 10K
供应商型号: ONA-CM017-H 卧式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM017-H

ONA-CM017-H概述


    产品简介


    本产品名为ONA-CM017-H,属于CM电感器,其主要功能是提供稳定的电流调节和滤波能力。这款电感器广泛应用于各种电子设备,如电源管理系统、通信设备、汽车电子和工业控制等领域。

    技术参数


    - 额定电流:35A
    - 电感值:5200μH ±30%
    - 电阻:5.5mΩ(参考值)
    - 绝缘电阻:≥1GΩ
    - 测试频率:10kHz
    - 直流电阻(DCR):5.5mΩ(参考值)
    - 介电耐压:AC2000V(持续1分钟,50/60Hz,漏电流≤0.5mA)
    电气性能测试结果(参考数据)
    - 电感量:5200μH ±30%
    - 自感电抗:4.8μH(参考值)
    - 交流电压耐受性:AC2000V, 1min, 0.5mA, 50/60Hz

    产品特点和优势


    1. 稳定性强:具有极高的电感值稳定性和低温度系数,适用于苛刻的工作环境。
    2. 高效能:低直流电阻,有效提高电路的整体效率。
    3. 高可靠性:经过多项严苛的测试(如高温存储、温度循环、偏高湿度等),确保其可靠性和耐用性。
    4. 兼容性强:适用于多种应用场合,且具备良好的机械强度和焊接性能。

    应用案例和使用建议


    应用案例:此电感器广泛应用于电源模块、逆变器、汽车电子控制系统中,确保系统的稳定运行和安全性能。
    使用建议:
    - 在安装过程中需注意电感器的物理尺寸,确保有足够的空间以避免过热。
    - 定期进行绝缘性能测试,确保系统长期运行的安全性。
    - 在极端环境中使用时,建议采取额外的防护措施,如增加散热装置或使用导热材料。

    兼容性和支持


    该产品设计时已考虑与其他电子元器件的兼容性,适用于多种电路布局。制造商提供全面的技术支持和售后服务,包括现场调试、故障排除和技术咨询等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感值不稳定 | 确保正确选择测试频率,并进行定期校准。 |
    | 电流过大导致发热严重 | 检查电路负载,确保不超过额定电流。 |
    | 绝缘电阻低 | 更换或清洁电感器,确保接触良好。 |

    总结和推荐


    综上所述,ONA-CM017-H CM电感器具备优异的性能和稳定性,适合用于各种严苛的应用场景。其出色的电气特性和可靠性使其在市场上具有较高的竞争力。对于需要高性能电感器的应用场合,强烈推荐使用此产品。

ONA-CM017-H参数

参数
阻抗 350Ω
电感值 5.2mH
直流电阻 3.5mΩ
额定电流 35A
线路数量 2
额定电压-AC 220V-380V
额定电压-DC 48V
长*宽*高 41mm(宽度)*28mm(高度)
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM017-H数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM017-H ONA-CM017-H数据手册

ONA-CM017-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 20.4625
300+ ¥ 18.66
1500+ ¥ 18.349
3000+ ¥ 17.8825
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 102.31
直接购买
加入购物车
