ONA-CM010-V

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 15A 11200uH ±30% 10K
供应商型号: ONA-CM010-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5

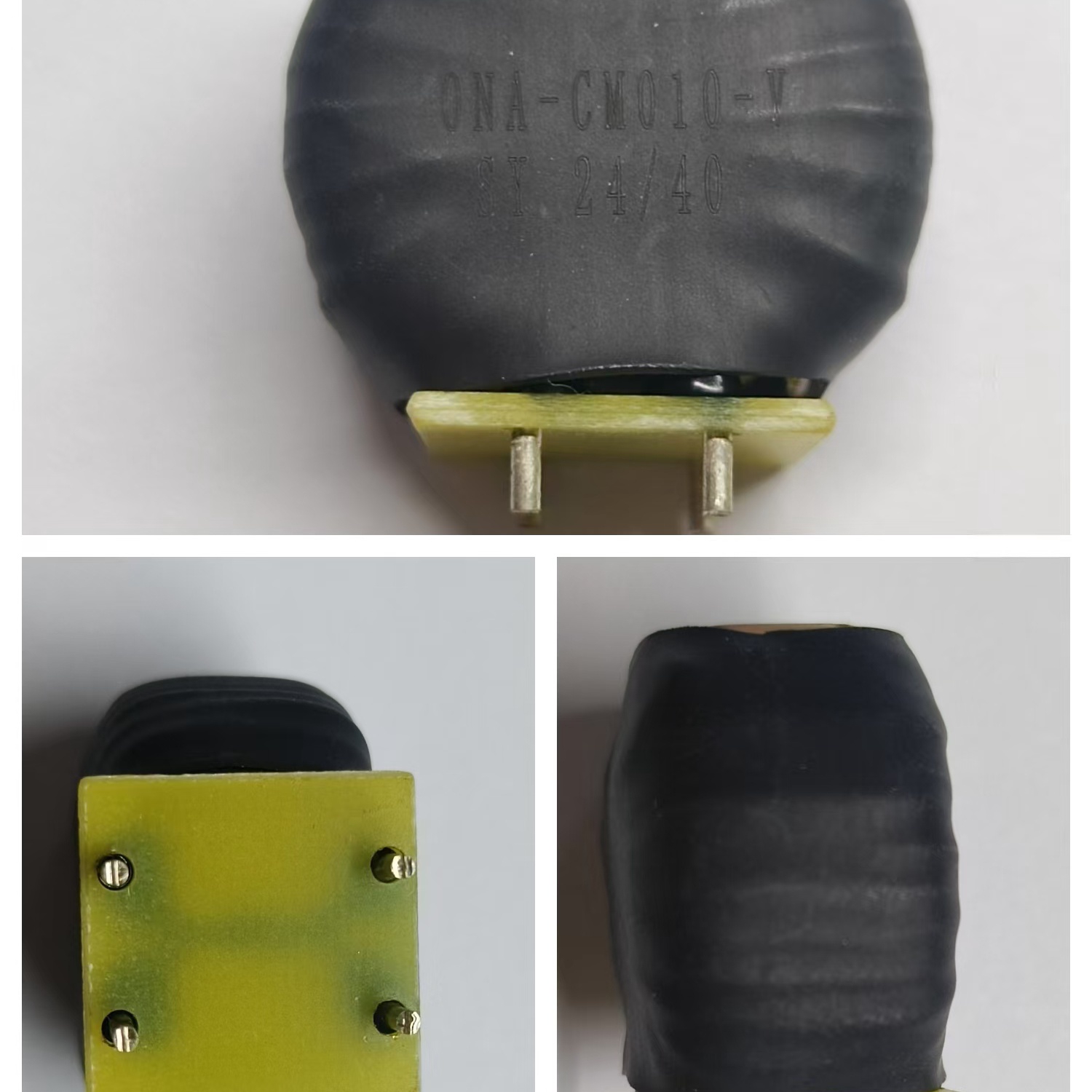

CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM010-V

ONA-CM010-V概述


    产品简介


    产品名称:CM Inductance
    产品类型:电磁感应器
    主要功能:提供稳定和高效的电流感应能力
    应用领域:广泛应用于通信设备、电源管理系统、汽车电子系统、工业自动化控制等领域

    技术参数


    - 额定电流:15A
    - 电感值:11200μH ±30%
    - 测试频率:10KHz
    - 耐电压:AC 2000V,1分钟,0.5mA,50/60Hz
    - 直流电阻:9.3mΩ(参考值)
    - 绝缘电阻:≥1GΩ @ DC1000V,10秒
    - 工作温度范围:-40°C ~ +125°C
    - 储存条件:温度 < 35°C,湿度 35%-65%

    产品特点和优势


    该CM Inductance电感器具有以下特点和优势:
    - 高精度:电感值的误差范围仅为±30%,确保了极高的精确度和稳定性。
    - 高可靠性:通过多项严格的可靠性测试,如高温存储、温度循环、偏高湿度、高温运行寿命测试等,确保了产品在各种恶劣环境下均能正常工作。
    - 宽泛的工作温度范围:-40°C到+125°C的宽泛工作温度范围使其适用于广泛的工业应用环境。
    - 良好的电气性能:具备优秀的电气性能,包括较低的直流电阻和较高的绝缘电阻。

    应用案例和使用建议


    应用案例
    该电感器可广泛应用于通信基站、汽车电子控制系统和工业设备的电源管理模块中。例如,在车载充电器的设计中,可以利用此电感器实现高效、稳定的能量转换,提高整个系统的能效。
    使用建议
    为了确保电感器的性能达到最佳状态,建议遵循以下几点使用建议:
    - 在选择和安装时,需根据具体应用场景及需求合理选型。
    - 注意安装位置的散热设计,避免因温度过高影响电感器的性能。
    - 在使用过程中定期检查电感器的外观和电气性能,确保其正常运行。

    兼容性和支持


    该产品经过严格的质量测试,与多种电子元器件和设备具有良好的兼容性。厂商提供了全面的技术支持和售后服务,包括产品咨询、故障排查、技术支持等,以帮助用户更好地使用和维护产品。

    常见问题与解决方案


    - Q:如何判断电感器是否损坏?
    - A: 可通过测量电感器的电感值、直流电阻等电气参数来判断是否损坏。如果发现这些参数与标准值有较大偏差,则可能存在问题。
    - Q:电感器在高温环境中如何维护?
    - A: 尽量减少电感器长时间处于高温环境中的时间,同时做好散热措施。如果需要长时间在高温环境中工作,建议选用更高温度等级的产品。

    总结和推荐


    综上所述,该CM Inductance电感器在性能、可靠性、兼容性和支持方面表现出色,非常适合应用于各种严苛的工作环境。推荐在通信设备、电源管理系统和汽车电子控制系统等场合使用。如果您正在寻找一款高性能、高可靠性的电感器,此产品将是您的理想选择。

ONA-CM010-V参数

参数
额定电压-AC 220V-380V
额定电压-DC 48V
阻抗 895Ω
电感值 11.2mH
直流电阻 5mΩ
额定电流 15A
线路数量 2
长*宽*高 34mm*30mm*20mm
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM010-V数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM010-V ONA-CM010-V数据手册

ONA-CM010-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
