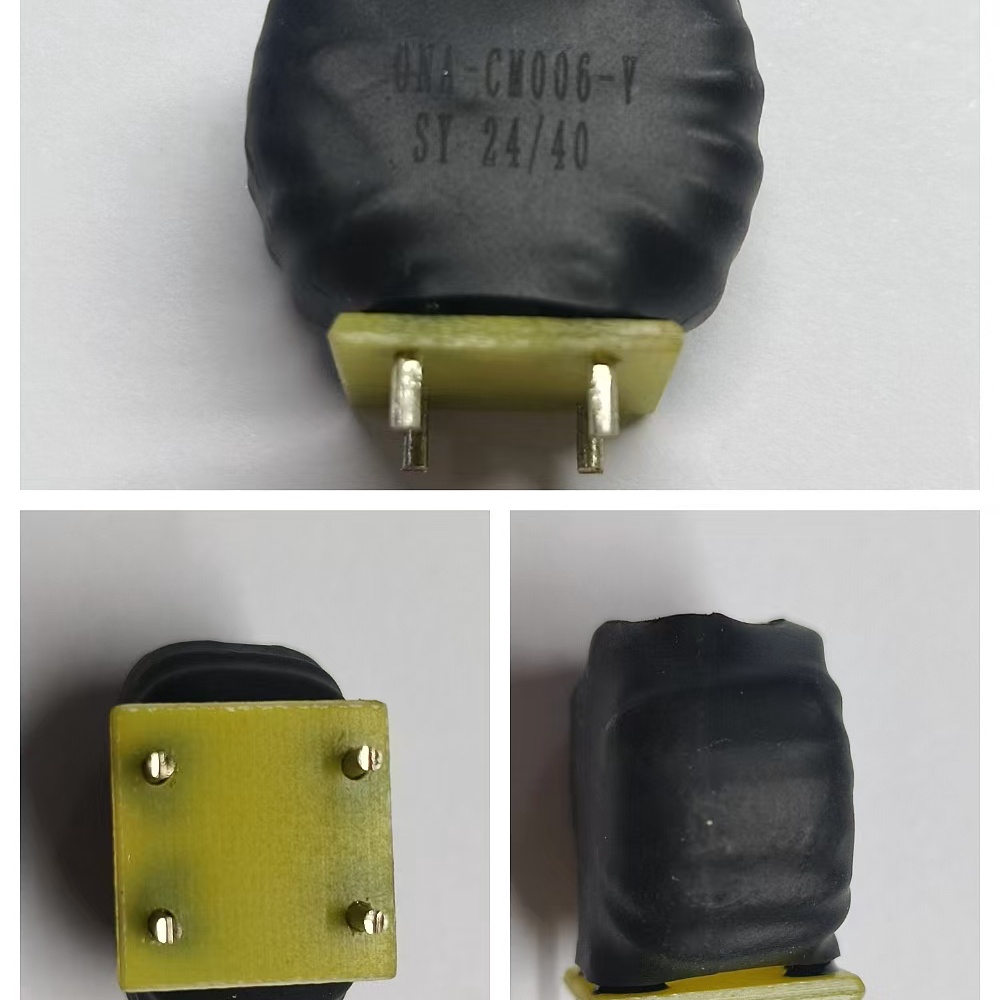

ONA-CM006-V

产品分类: 共模滤波器
厂牌: CHSHENYANG/上海燊阳电子
产品描述: 15A 1200uH ±30% 10K
供应商型号: ONA-CM006-V 立式 DIP-4
供应商: 国内现货
标准整包数: 5
CHSHENYANG/上海燊阳电子 共模滤波器 ONA-CM006-V

ONA-CM006-V概述


    产品简介


    上海申阳电子科技有限公司(Shanghai Shen Yang Electronic Technology Co., Ltd.)推出的ONA-CM006-V型CM电感器是一款具有强大性能和广泛应用领域的电子元器件。这款电感器主要用于各种电力转换系统、滤波电路和能量储存系统。它的主要功能是通过调节电流来控制电压,从而实现稳定输出和高效能转换。

    技术参数


    - 产品类型:CM电感器
    - 主要规格:15A 1200uH ±30%
    - 额定电阻:10K
    - 外形尺寸(单位:mm):
    - A:28
    - B:25
    - C:17
    - D:9
    - E:12
    - F:3.5
    - G:17
    - H:1.6
    - I:18.1
    - 重量:1.6g
    电气特性
    - 电感值(L):1200uH ±30%
    - 电感值(LK):1.85uH(参考值)
    - 直流电阻(DCR):3.2mΩ(参考值)
    - 绝缘电阻:≥1GΩ(参考条件:PRI-SEC DC1000V, 10s)
    工作环境
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度:<35°C
    - 相对湿度:35%-65%

    产品特点和优势


    ONA-CM006-V型CM电感器具有多种独特的功能和优势。首先,其在高电流(15A)条件下仍能保持稳定的电感值,保证了良好的电流稳定性。其次,其宽广的工作温度范围(-40°C 至 +125°C),使得该电感器能够在极端环境下稳定运行。此外,该产品符合AEC-Q200标准,确保了其在恶劣条件下的可靠性能。这些特性使该产品在市场上具有较强的竞争力,并广泛应用于汽车电子、工业控制等领域。

    应用案例和使用建议


    应用案例
    ONA-CM006-V型CM电感器适用于多种应用场合,例如在电动汽车充电站中的滤波电路,用于抑制高频噪声,提高充电效率。在工业自动化控制系统中,该电感器可用于能量储存系统,以提供持续稳定的电源。
    使用建议
    1. 在使用过程中,应确保电感器工作温度不超过+125°C,以防止过热损坏。
    2. 连接时要特别注意电感器的极性,避免反向连接导致短路。
    3. 定期检查电感器的电气性能,如发现异常应及时更换。

    兼容性和支持


    该电感器与市场上常见的电子设备和电路板具有良好的兼容性,可方便地集成到现有系统中。制造商提供了全面的技术支持和售后服务,包括安装指导、故障排查和技术咨询,确保用户能够顺利使用并维护该产品。

    常见问题与解决方案


    1. 问题:电感器在高温环境下工作时出现故障。
    - 解决方案:检查环境温度是否超过最大工作温度范围(+125°C),必要时采取散热措施。

    2. 问题:电感器的绝缘电阻下降。
    - 解决方案:检查是否有灰尘或湿气侵入,清理电感器表面并重新测试。

    3. 问题:电感器在使用过程中出现异常噪声。
    - 解决方案:检查是否受到外部电磁干扰,采取屏蔽措施或重新布局电路。

    总结和推荐


    综上所述,ONA-CM006-V型CM电感器凭借其出色的电气性能、稳定的工作环境适应能力和高可靠性,成为市场上备受推崇的产品。其在各类电力转换系统中的出色表现,使其成为众多应用领域的理想选择。我们强烈推荐使用该产品,并期待它为您的项目带来卓越的性能和稳定的运行。

ONA-CM006-V参数

参数
阻抗 104Ω
电感值 1.2mH
直流电阻 3mΩ
额定电流 15A
线路数量 2
额定电压-AC 220V-380V
额定电压-DC 48V
长*宽*高 28mm*25mm*17mm
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售

ONA-CM006-V数据手册

厂牌 PDF简要描述 下载
CHSHENYANG/上海燊阳电子 共模滤波器 CHSHENYANG/上海燊阳电子 ONA-CM006-V ONA-CM006-V数据手册

ONA-CM006-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 10
300+ ¥ 9.12
1500+ ¥ 8.968
3000+ ¥ 8.74
库存: 100
起订量: 5 增量: 300
交货地:
最小起订量为:5
合计: ¥ 50
直接购买
加入购物车
